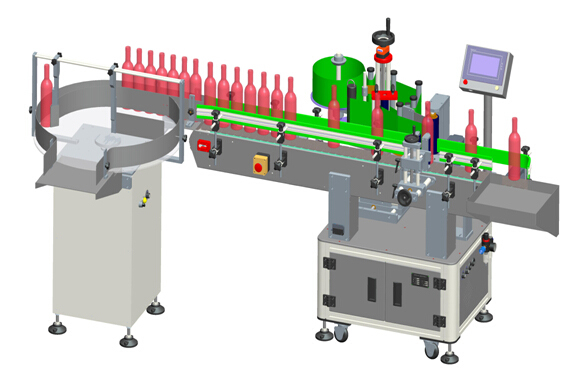

ターンテーブルボトルフィーダー付き垂直ラウンド赤ワインラベリングマシン

• モデル: VK-RPL
• マーク精度: ±1 mm (製品ラベル誤差範囲は含みません)
• 貼り付け速度：20〜60/分（製品ラベルサイズに関係します）
• 適用製品サイズ：￠30≦製品直径≦￠100mm。
• 適用ラベルサイズ：15 ≤ 幅 ≤ 110 mm、長さ ≥ 20 mm。
• 機械全体のサイズ：1800×900×1300mm（長さ×幅×高さ）
• 電力を適用: 220 Vs 50|60 Hzs;
• 空気圧：0.2〜0.5Mpas;
• 機械全体の重量：320kg。

ビデオを見る

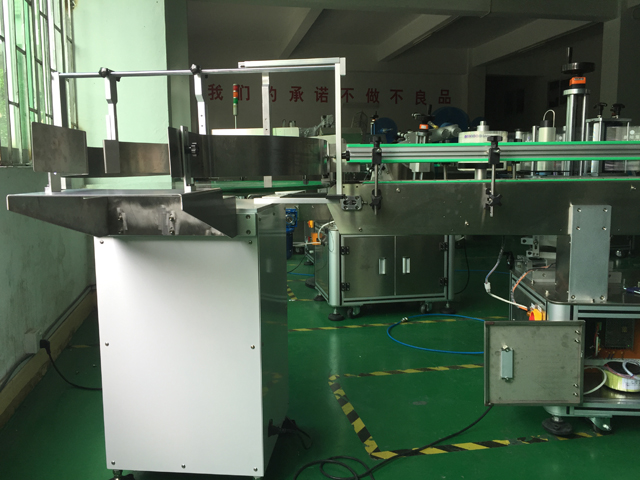

透明ラベルのボトル用のボトル供給テーブルを備えた自動垂直ラベラー機械。赤ワインボトルのジョイントラインにラベルを貼らないというお客様のご要望を解決するために、コンベアベルトの横にボトルの底を感知する別のセンサーを特別に設置しました。透明ラベルの問題を解決するために、不透明または透明のあらゆるラベルを光学的に感知できるユニバーサルセンサーを採用しました。

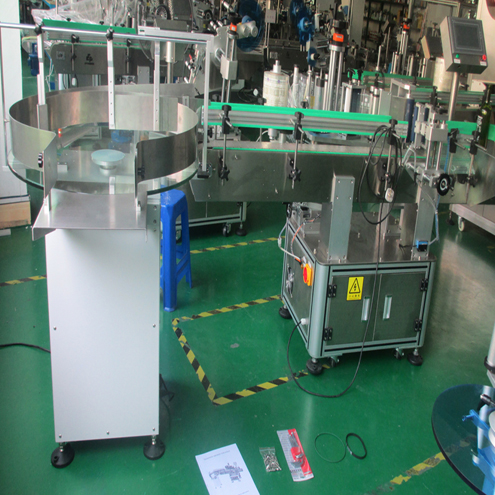

出荷準備が整った機械の最終製品です

基本的な使い方

各種の円筒形製品に使用できる全週、裏面のダブルマークにマークを貼り付けます。例えば、食品缶、化粧品丸瓶、薬瓶などのマークを貼り付けます。他のニュアンスなどのコードマシンを12個取り、マークを貼り付けて印刷し、同時にバッチ番号などの情報を生成することができます。

適用範囲:

ラベルを適用: 乾燥していないガムラベルはガムフィルムを貼らず、電子部品がコードを担当し、フォームコードは待機します。

製品を適用する: 麺の外周、円錐面にラベルやフィルムを貼付して使用する製品。

応用職業: 食品、医薬品、化粧品、日用雑貨、電子機器、金物、プラスチック等の専門職に幅広く応用されています。

適用された固体の例: PET丸ボトルにマークを貼る、プラスチックボトルにマークを貼る、食品缶など。

基本パラメータ

• モデル: VK-RPL
• マーク精度: ±1 mm (製品ラベル誤差範囲は含みません)
• 貼り付け速度：20〜60/分（製品ラベルサイズに関係します）
• 適用製品サイズ：￠30≦製品直径≦￠100mm。
• 適用ラベルサイズ：15 ≤ 幅 ≤ 110 mm、長さ ≥ 20 mm。
• 機械全体のサイズ：1800×900×1300mm（長さ×幅×高さ）
• 電力を適用: 220 Vs 50|60 Hzs;
• 空気圧：0.2〜0.5Mpas;
• 機械全体の重量：320kg。

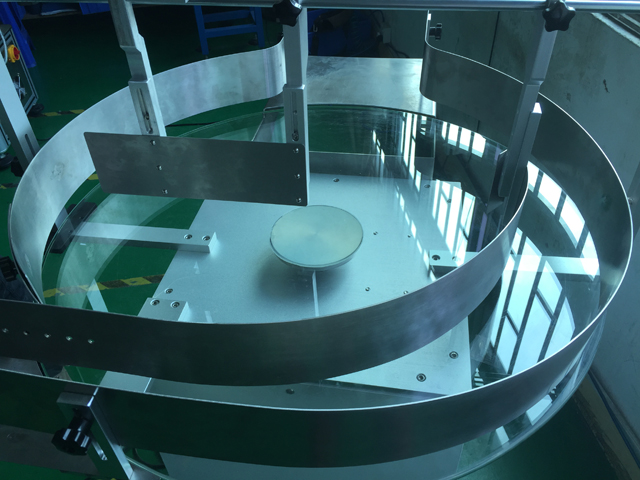

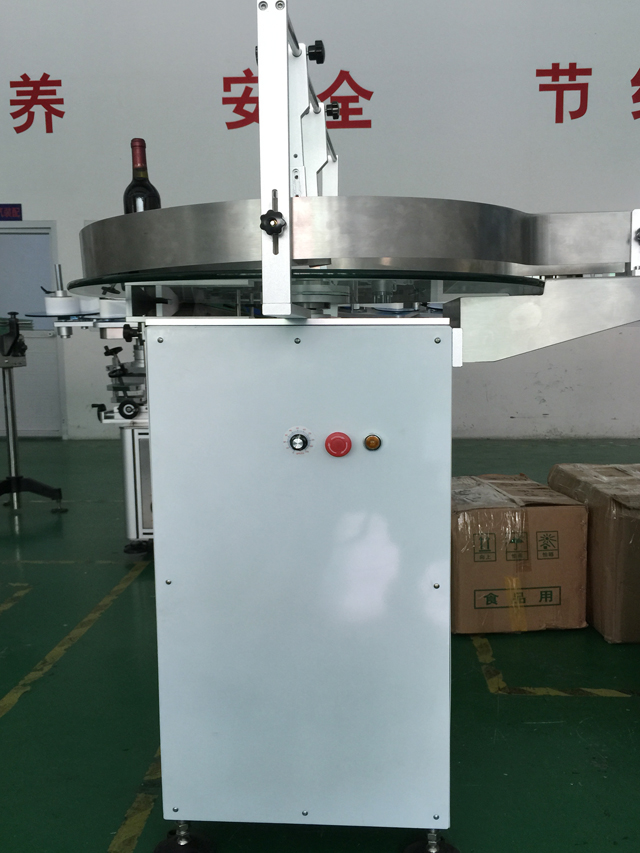

給餌テーブルの基本データは以下の通りです。

• 適用規格：20～1000ml
• ボトル径：φ10-φ80mm
• ボトルの高さ: 85～300 mm
• 生産能力: 0-100 BPM (速度調整可能)
• 電圧: 220V50Hz
• 電力: 0.5kW
• 重量: 70 KG
• 形状サイズ：1100 * 1000 * 1300 mm

ラベリング機械のAからZまでの作業プロセス

ワインボトルを入れる→ボトルの箱を外す→ボトルが検査される→エアシリンダーが位置する→マークを貼り付けてマークを返信する→ラベルが検査される→エアシリンダーがリセットされる→製品が送り出される→これで循環する

1. ボトルは左側からベルトコンベアに入ります。
2. セントボトル機構は、ワークピースの低速搬送を減少させ、ワークピースを一定距離後退させて、後続マークの貼り付け時間を延長します。
3. 検査領域にワークピースが入り込み、ワークピースを検査し、シリンダを延ばすよう位置決めしながらワークピースを押さえるように伸展する。
4. ワークピースを配置した後、一定の時間を置いて、電気を回転させてラベルを出し、同時に回転させてマークに応答します。
5. 良好なラベルを貼り付けた後、エアシリンダーの位置を調整して送り返し、ワークピースはベルトコンベアでマーク位置に貼り付けられます。
6. 上端はマークを一列に貼ってボトルを上向きに循環させるため、ボトルの整理に便利です。

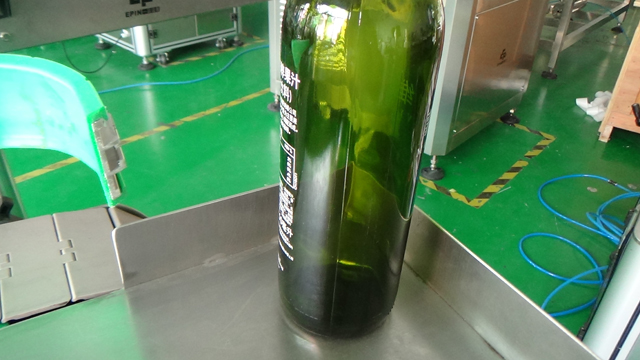

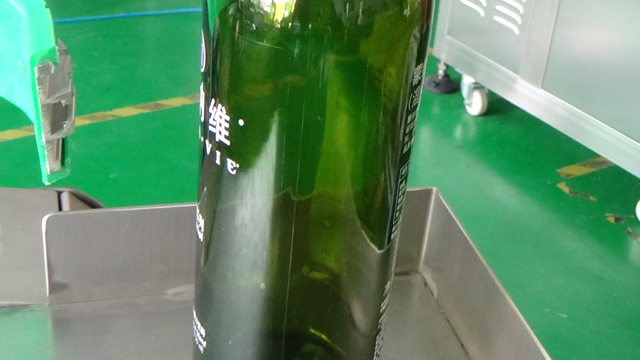

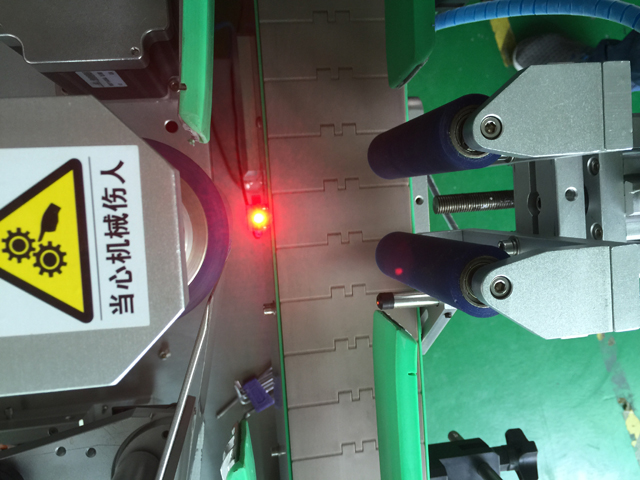

ラベリング時にジョイントラインが覆われないカスタマイズされた構造

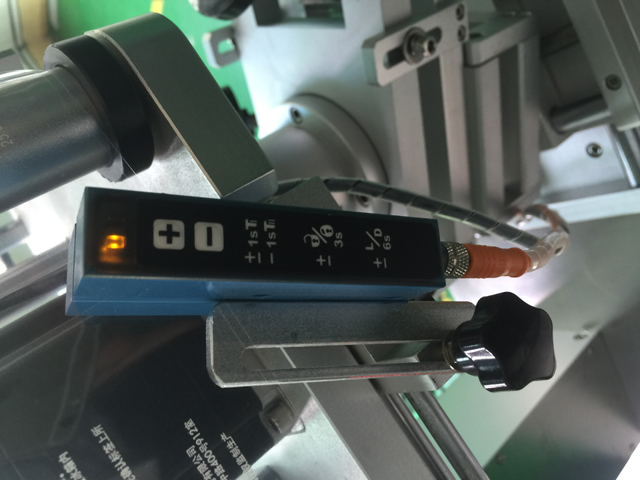

赤ワインの透明ラベルを検知するユニバーサルセンサーLEUZEブランド

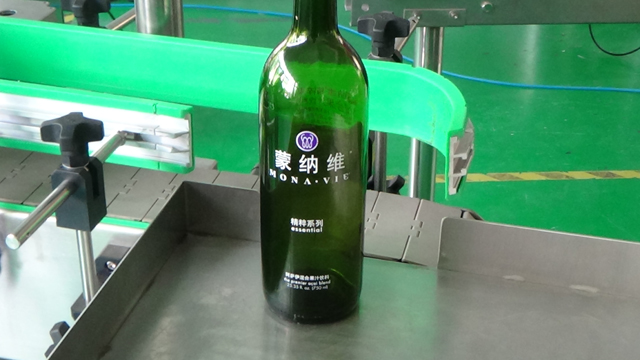

ラベルサンプルの最終製品

保証： すべての機械には1年間の保証が付いています。（事故、誤用、誤用、保管中の損傷、過失、機器またはそのコンポーネントの改造による問題は保証の対象外です。また、壊れやすいスペアパーツも保証の対象外です）

インストール: 機械がお客様の工場に到着した後、必要に応じて当社の技術者がお客様の場所へ出向き、機械の設置とテストを行い、またお客様の従業員に機械の操作方法をトレーニングします (トレーニングの時間は従業員によって異なります)。費用 (航空券、食事、ホテル、お客様の国への移動費) はお客様の負担となり、技術者には 1 日あたり 150 米ドルを支払う必要があります。また、トレーニングのために当社の工場へお越しいただくこともできます。

アフターサービス: 機械に問題が発生した場合、当社の技術者がお客様のところへ出向き、できるだけ早く機械を修理します。費用はお客様の口座に入金されます（上記のとおり）。
