- シール速度: 800~900 /時間
- カートン寸法（幅）：150mm～500mm
- カートン高さ（H）：120mm〜500mm
- カートン長さ（L）：200mm〜600mm
- 適用テープ: 48~60~75W x 1000ML
- ローラー長さ: 570 ~770 mm (調整可能)
- 機械寸法: L1880 x W900 x H1510mm
- 重量: ≈180Kgs
- 最大: 50dBA
- 消費電力：最大1.2KW
- 電源: 220V/50Hz/60Hz/1Ph または 380V/50Hz/60Hz/3Ph
- 空気源: 3kg/cm2 100nl/分

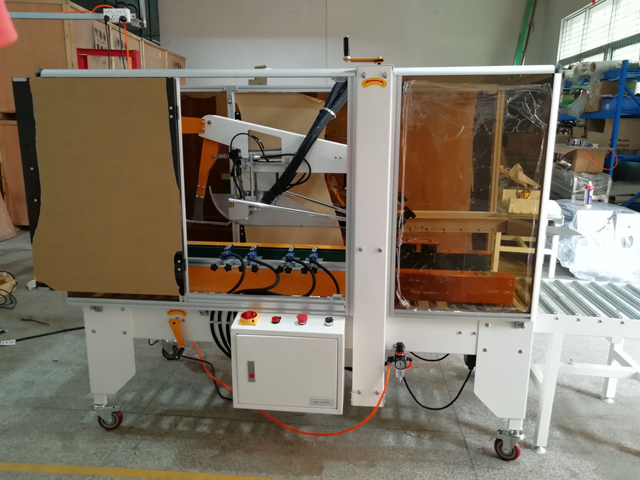

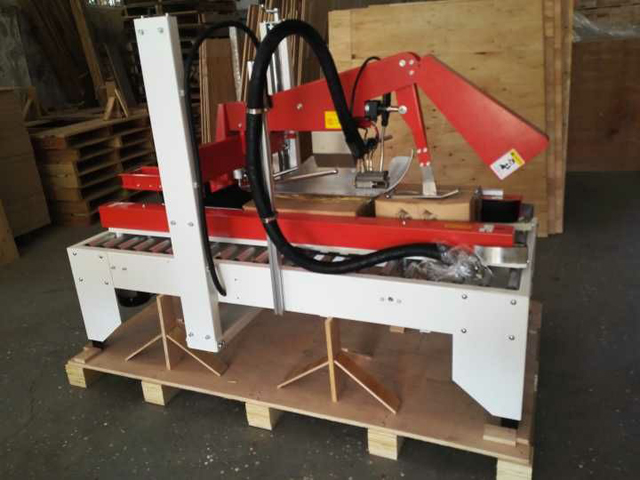

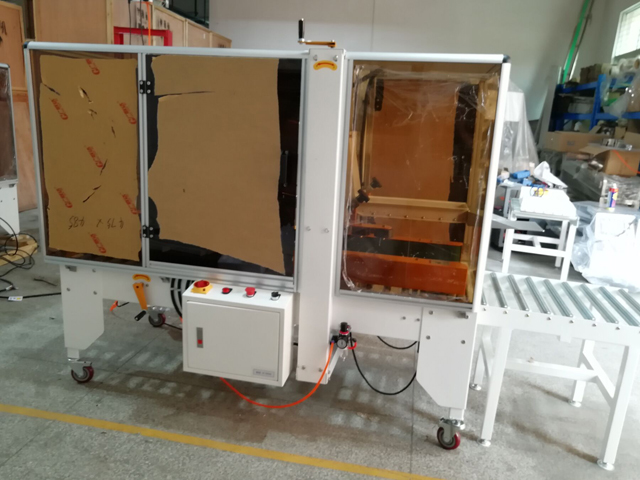

この機械は、カートンシーリングマシンとホットメルト接着剤装置の 2 つの部分で構成されています。このシーラーは、カートンのシーリングとテープに適しています。自動折りたたみカバーを備えた自動シーリング粘着テープマシンは、利便性、経済性、効率性の機能を備えた理想的な包装機器です。
| 半自動段ボール折り畳みシール機に採用された部品 | |
| 1. モーター：台湾ルーヤン | |
| 2. 電源スイッチ：韓国KACON | |
| 3. ベアリング：日本NSK | |
| 4. カッター：日本製SKD11 | |
| 5. コンベアベルト：イタリアからの輸入 | |
| 6. キャスター：VK-CS-50E | |
| 7. タッチスイッチ：日本オムロン | |
| 8. 中間リレー：日本IDEC | |
| 9. ACコンタクタ：CHINT | |
| 10. シリンダー：台湾シャーコ | |
| 11. 電磁弁：台湾SHARKO |

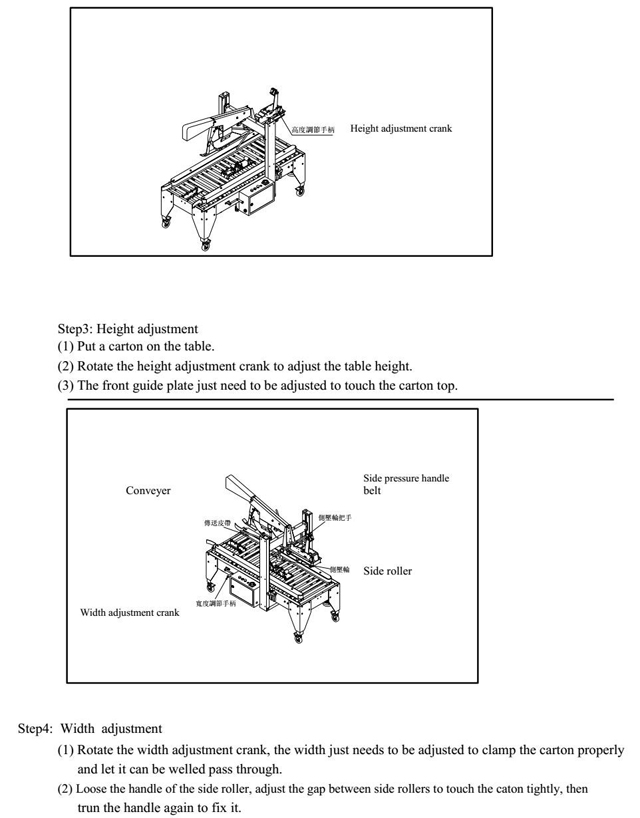

さまざまなサイズのカートンに合わせてカートンシーラーを調整する方法:
調整作業を行う前に、必ず電源を切ってください。
ステップ1: テーブルの高さ調整
機器を適切な保管場所に設置し、テーブルトップを希望の高さに調整します。
（１）調整ネジを緩めます。
（２）テーブルの脚の高さを調整します。
（３）ネジを締めます。
（4）ストッパーを押して位置を固定します。
ステップ2: 空気圧調整
（１）機械を空気圧供給に接続します。
（２）ネジを引いて時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。
（３）空気圧は５～６kg/cm2程度に調整する。
（4）調整作業が完了したらネジをしっかりと締めます。
仕様
- シール速度: 800~900 /時間
- カートン寸法（幅）：150mm～500mm
- カートン高さ（H）：120mm〜500mm
- カートン長さ（L）：200mm〜600mm
- 適用テープ: 48~60~75W x 1000ML
- ローラー長さ: 570 ~770 mm (調整可能)
- 機械寸法: L1880 x W900 x H1510mm
- 重量: ≈180Kgs
- 最大: 50dBA
- 消費電力：最大1.2KW
- 電源: 220V/50Hz/60Hz/1Ph または 380V/50Hz/60Hz/3Ph
- 空気源: 3kg/cm2 100nl/分

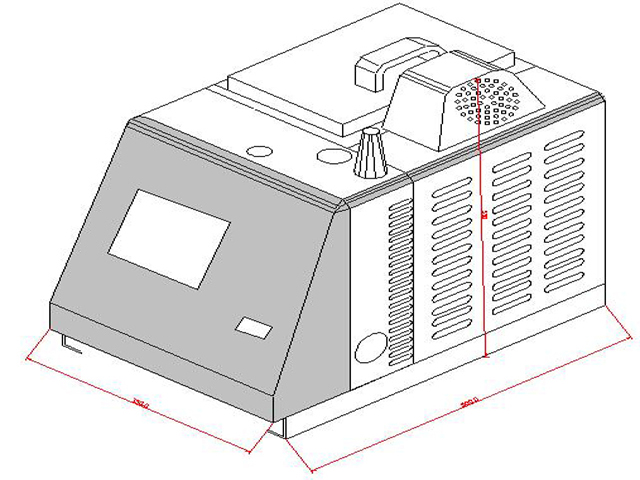

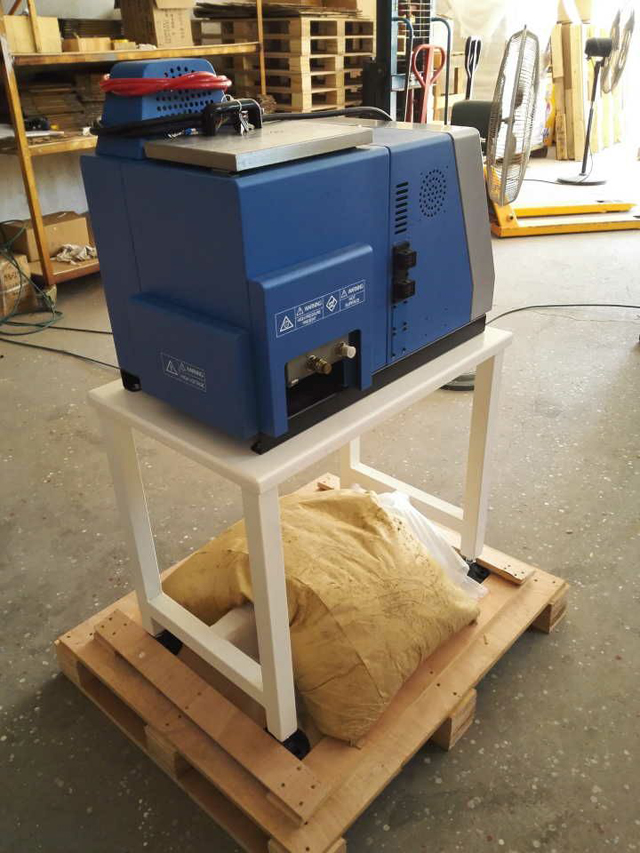

ホットメルト接着剤装置の技術的パラメータ
- 接着剤シリンダー容量: 10L
- 容量: 9.8L
- 空気圧範囲: 48-415kpa(10-60psi)
- 入力電圧標準: AC200-240V 1PH 50/60HZ
- 機械サイズ: 750*450*470mm
- 機械重量: 65kg
- 周囲温度範囲: 0～50℃
- 温度範囲: 0〜260℃
- 最大作動油圧: 8.7Mpa
- 保護レベル: IP54

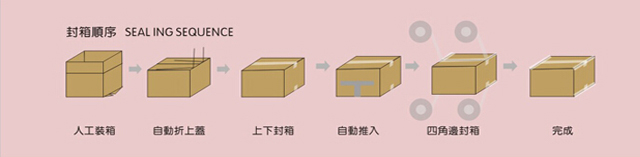

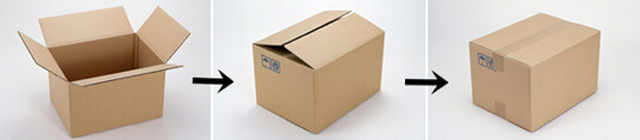

箱カートンシーラー装置からのカートンシーリングプロセスのフローチャート:

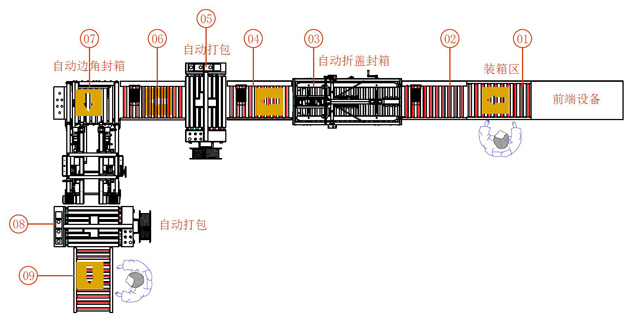

全自動カートンシーリングエンドパッケージングプロセスの作業フロー:

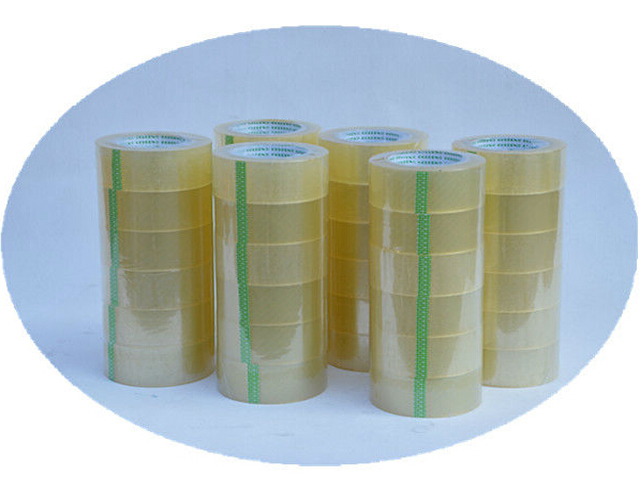

カートンを密封するためのカートンシーリングマシンに装備された粘着テープ:

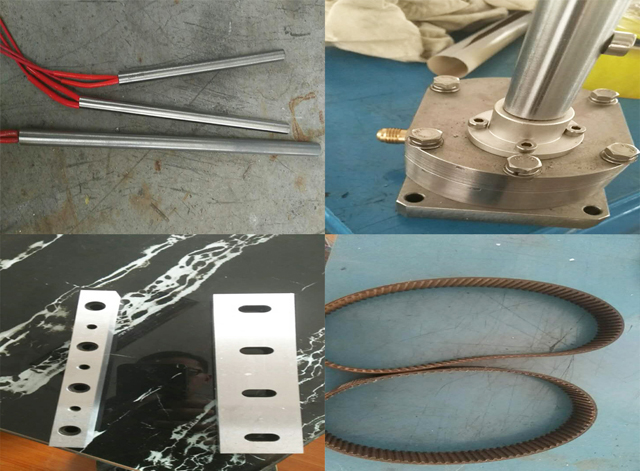

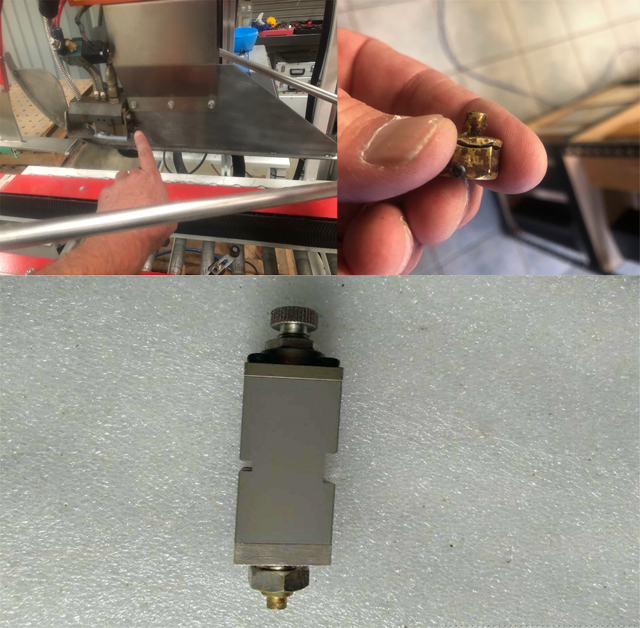

シーリングマシンのスペアパーツ:

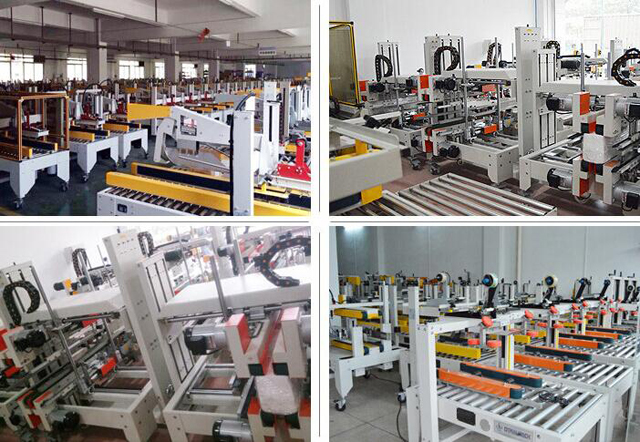

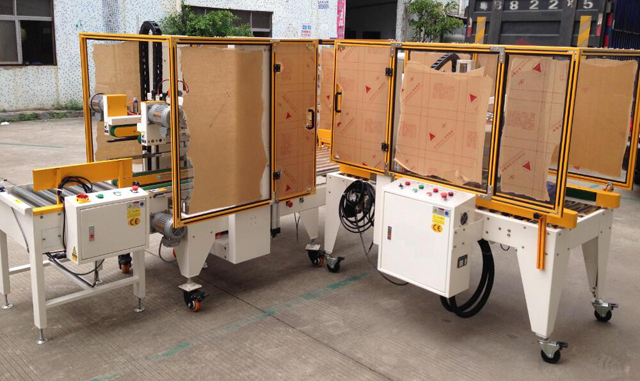

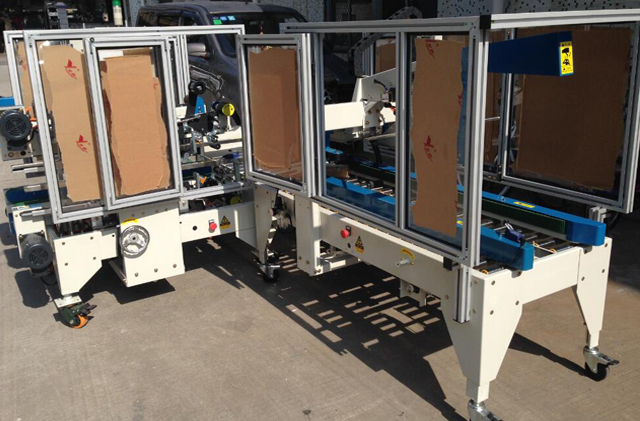

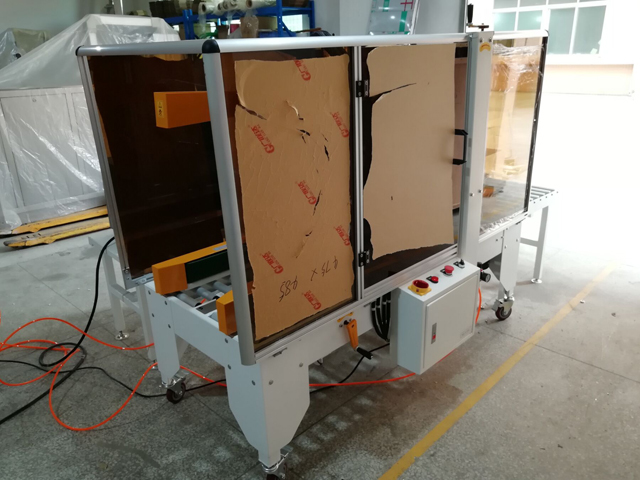

カートンシール機の工場工場、組立試運転用各種モデル
カートン組み立てシール装置の故障と解決策:
| シーラーの故障と解決方法 | |||
| いいえ | 故障 | 考えられる理由 | 解決 |
| 1 | 粘着テープが切れない | リーマー パッチの鋭さが十分ではありません。リーマーの歯がボンドによって詰まっています。 | リーマーパッチを交換する リーマーパッチを洗濯する |
| 2 | 粘着テープを切った後に余白が残ります。 | リーマー パッチの鋭さが十分ではありません。リーマー シートにステムがあります。引きバネが緩すぎます。 | リーマー座のナットが緩みすぎていないか確認してください。必要に応じてナットに潤滑剤を塗ってください。 |
| 3 | 粘着テープはカートンに完全には貼り付きません。 | メインスプリングが緩みすぎてローラーの軸に接着剤が付いています。粘着テープは失格です | メインスプリングの引っ張りを調整し、ローラーをきれいにします。粘着テープを交換します |
| 4 | カートンは途中でロックされています。 | 貼り付けホイールのナットがきつすぎたり、カートンの搬送ラインの高さ調整が適切でなかったり、メインスプリングがきつすぎたりします。 | 貼り付けホイールを緩め、ナットを調整し、高さを再調整してメインスプリングを緩めます。 |
| 5 | シール時に粘着テープが切断されます。 | リーマーパッチが過度に長く突出しています。 | リーマパッチの位置を下げます。 |
| 6 | 粘着テープが軌道から外れてしまうことがよくあります。 | カートン上のガイドローラーの圧力が均等ではありません。 | ガイドローラーのスペースを再調整します。 |
| 7 | 粘着テープが中央の線上にありません。 | 逆回転防止輪が壊れています。 | アンチリバースを変更します。 |
| 8 | 封印中に異常が発生しました。 | 車軸の座席にほこりが付着しています。 | 車軸の座面を清掃し、潤滑油を塗ります。 |
| 9 | シール前は張りがあり、シール後はドレープがあります。 | ストラップによって速度が異なり、機械に押し込むときにカートンが適切な位置にありません。 | カートンを正しい位置に配置できるように、各輸送ラインの引っ張りを一定になるように調整します。 |
| 10 | シーリング後にドレープ感がある | 粘着テープの張力が大きすぎる | |
保証： すべての機械には1年間の保証が付いています。（事故、誤用、誤用、保管中の損傷、過失、機器またはそのコンポーネントの改造による問題は保証の対象外です。また、壊れやすいスペアパーツも保証の対象外です）
インストール: 機械がお客様の工場に到着した後、必要に応じて当社の技術者がお客様の場所へ出向き、機械の設置とテストを行い、またお客様の従業員に機械の操作方法をトレーニングします (トレーニングの時間は従業員によって異なります)。費用 (航空券、食事、ホテル、お客様の国への移動費) はお客様の負担となり、技術者には 1 日あたり 150 米ドルを支払う必要があります。また、トレーニングのために当社の工場へお越しいただくこともできます。
アフターサービス: 機械に問題が発生した場合、当社の技術者がお客様のところへ出向き、できるだけ早く機械を修理します。費用はお客様の口座に入金されます（上記のとおり）。

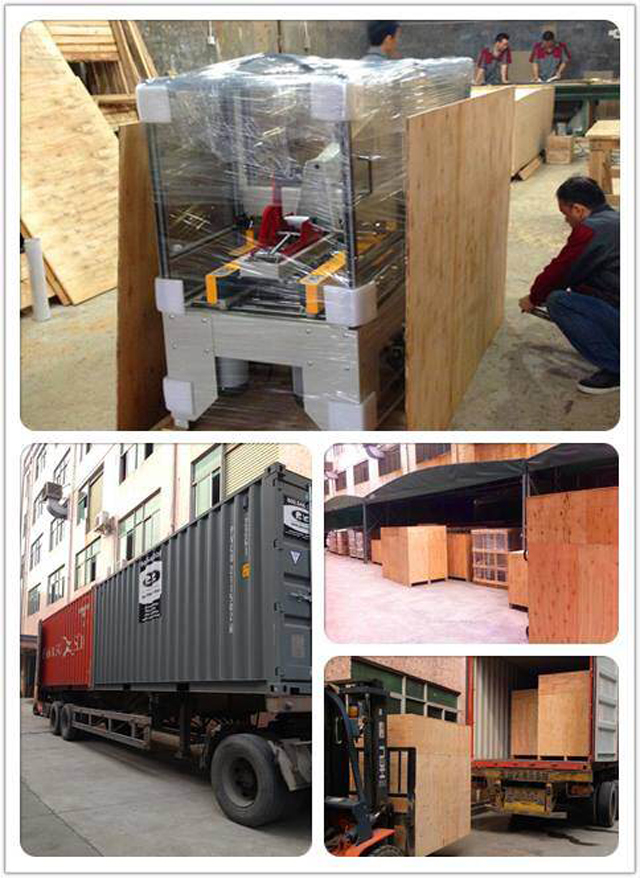

木箱梱包:
