スパウトバッグプラスチックバッグラベリングマシン半自動平面用

モデル: VK-T802
適用ラベル長さ（mm）：15mm～100mm
適応ラベル幅（台紙幅/mm）：15mm～150mm
適用寸法（長さ×幅×高さ/厚さ）：長さ：20mm～200mm
幅: 20mm ~ 150mm
厚さ: 0.2mm ~ 120mm
適用標準ロール径（mm）：φ340mm
適用標準ロール径（mm）：φ76mm
ラベル精度（mm）：±0.5mm
標準速度（m / 分）：5m/分
ラベリング速度（個/分）：20〜45個/分
重量（kg）：約48kg
周波数（HZ）：50HZ
電圧（V）：220V
電力（W）：145W
本体寸法（mm）（長さ×幅×高さ）：約850mm×410mm×720mm
圧力（Mpa）：0.4〜0.6Mpa

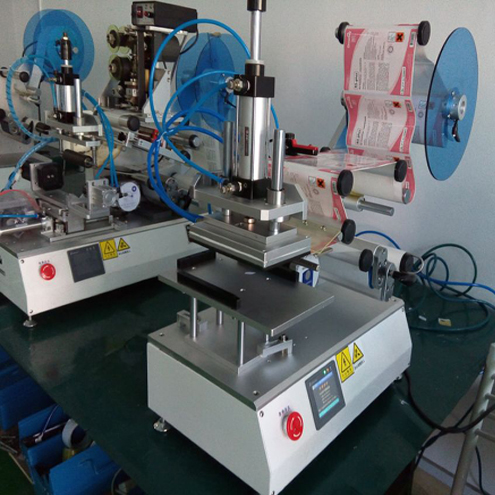

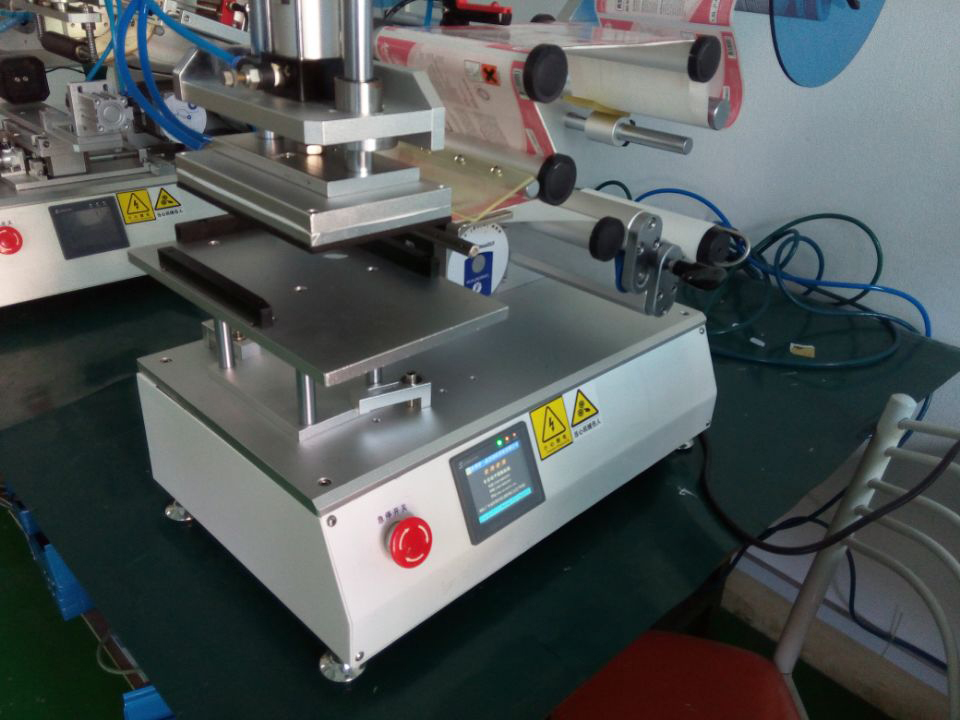

注ぎ口付き袋のような平面物体の平面物品用の半自動ラベラー装置。高精度の半自動平面ラベリングマシン（ディスプレイタッチスクリーン制御システム付き）

半自動ラベリングマシンの基本的な目的

吸着ステッカーラベリング方式の応用により、バッグ、化粧品の平らなボトル、箱、プラスチックカバーのラベリングなど、平面上のさまざまな部分へのラベリングを実現します。

凹面平面、円形表面のラベリングなど、凹凸のある表面のラベリングに適した、オーバーレイスケール機構を変更します。

さまざまな不規則なワークピースのラベル付けに適した交換用固定具。

オプションのリボンプリンターまたはインクジェットプリンターは、ラベルに製造日とバッチ番号を印刷し、コードとラベルの統合を実現します。

適用範囲

適用ラベル: 粘着ラベル、粘着フィルム、電子監視コード、バーコード等。

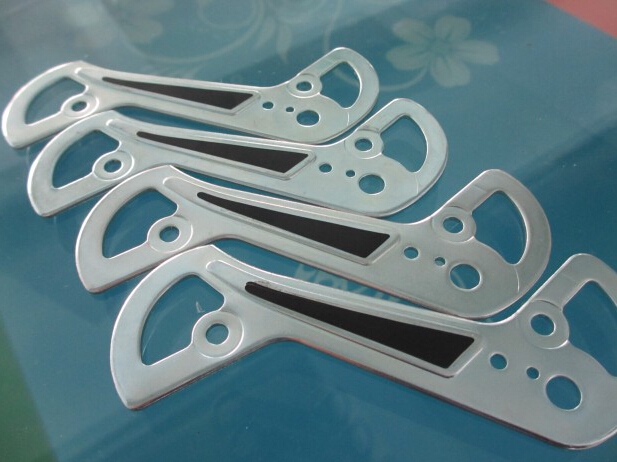

対象製品: 平面または曲面、円形、凹面、凸面、またはその他の表面にラベルが貼付された製品に関する要件。

業界： 化粧品、食品、玩具、化粧品、電子機器、医薬品などの業界で広く使用されています。

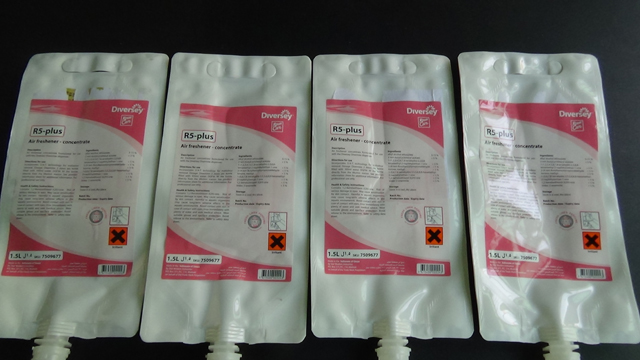

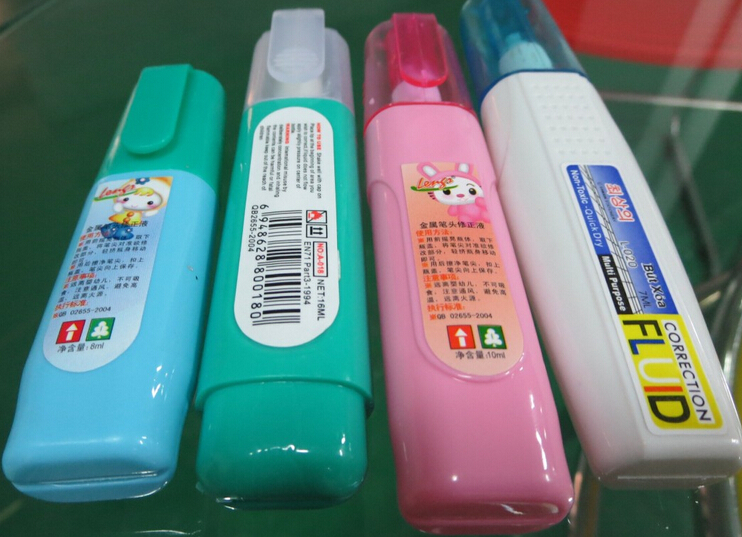

応用： シャンプーのフラットボトルのラベル付け、パッケージのラベル付け、ボトルキャップ、プラスチックシェルのラベル付けなど。

作業プロセス

コア動作原理: センサーは製品の位置を検出するか、製品フット位置信号を送信し、ラベルの先端のラベルと覆われた標準を吸い込み、次に次のラベルをその場で吸着し、次のラベル信号を待機して、ラベルを貼り付ける動作が完了します。

手順：製品を入れる -> 判定を実施する（デバイス検出制御または手動制御） -> ラベル付けとカバー基準（デバイスが自動で） -> ラベル付けされた製品を取り出す。

技術的パラメータ

モデル: VK-T802
適用ラベル長さ（mm）：15mm～100mm
適応ラベル幅（台紙幅/mm）：15mm～150mm
適用寸法（長さ×幅×高さ/厚さ）：長さ：20mm～200mm
幅: 20mm ~ 150mm
厚さ: 0.2mm ~ 120mm
適用標準ロール径（mm）：φ340mm
適用標準ロール径（mm）：φ76mm
ラベル精度（mm）：±0.5mm
標準速度（m / 分）：5m/分
ラベリング速度（個/分）：20〜45個/分
重量（kg）：約48kg
周波数（HZ）：50HZ
電圧（V）：220V
電力（W）：145W
本体寸法（mm）（長さ×幅×高さ）：約850mm×410mm×720mm
圧力（Mpa）：0.4〜0.6Mpa

スパウトバッグラベリングマシン半自動の特徴

強力で、さまざまな部分の平面、円形面、凹面のラベル付けに使用でき、不規則なワークピースのラベル付けにも使用できます。
ラベル付けが正確で、安定性が高く、PLC 標準のステッピングモータードライブを使用して、標準のラベルを正確に送信します。排出機構にブレーキ機能を配置し、標準のベルトが張っていることを保証し、正確なラベル検出を保証します。ラベルのオフセットを防止する迂回補正機構を備えています。

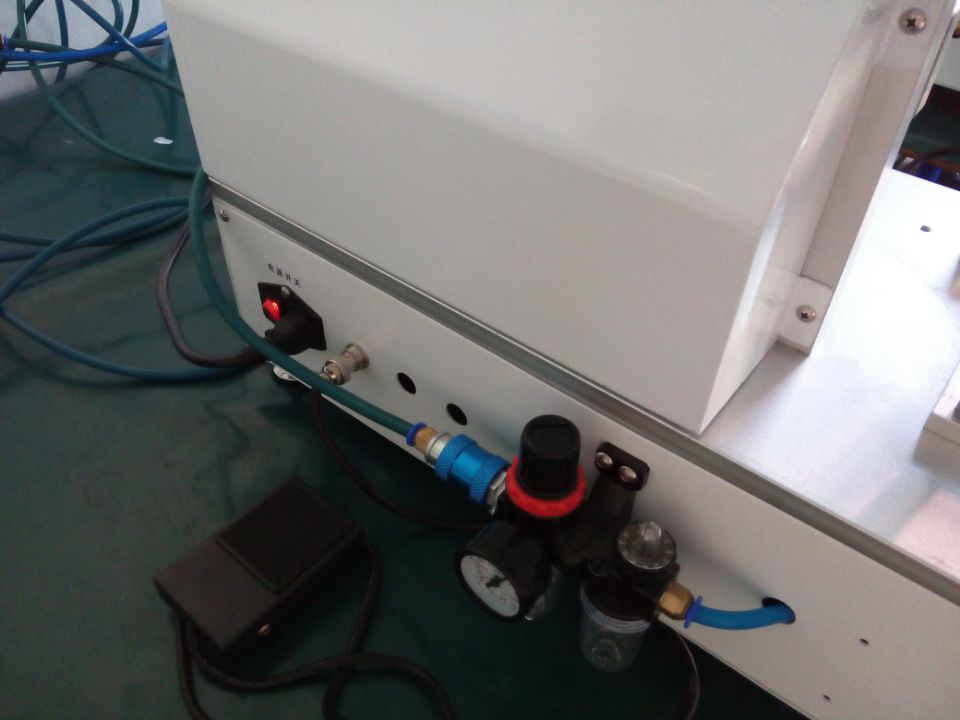

丈夫で耐久性があり、独立したガスを備えた回路レイアウト、ガス浄化装置が空気器具の湿気による損傷を防ぎ、機器の寿命を延ばすように構成されています。機械は先進的なアルミニウムとステンレス鋼の材料を使用しており、品質がしっかりしています。
調整が簡単、高さ調整可能なストローク構成機能、異なる高さの製品ラベル、繰り返し交換器具が不要。
外観は、底部にコンピューターの白いボックスを使用し、ステンレス鋼と高合金を使用し、美しく、昇降装置が水平です。
手動/自動の2種類のラベル付け制御により、作業者はラベル付けを実現するためにセンサーの使用または足制御を選択する必要があります。手動と自動の制御ボタンを設定することで、標準の長さを調整できます。

オプションの機能とコンポーネント:

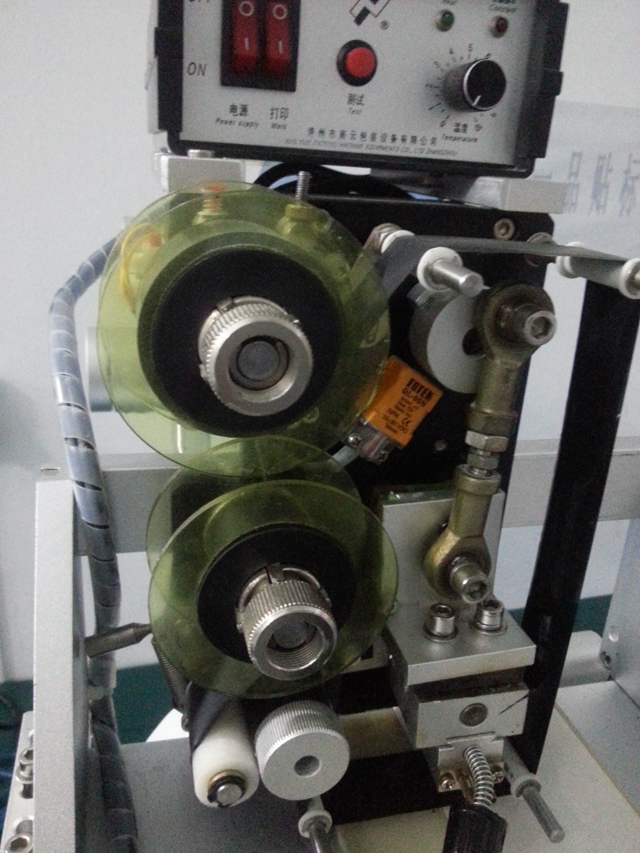

ホットコーディング/マーキング機能;
自動給餌機能;
自動巻き戻し機能（商品の組み合わせにより異なります）
特殊ラベルセンサー。

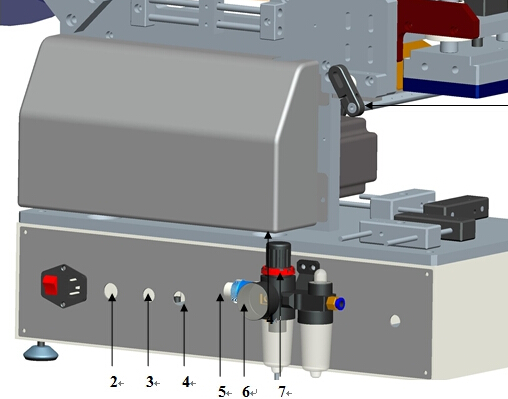

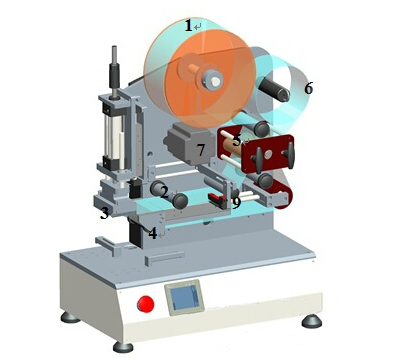

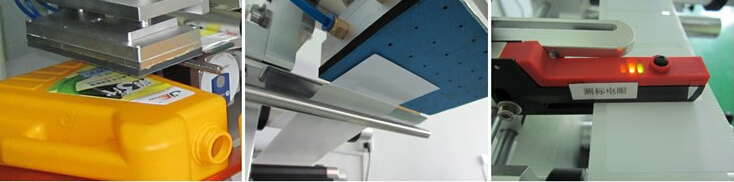

構造の詳細:

注文	構造の説明	構造機能
1	ディスクブレーキ	半自動フラットラベリングマシンが過剰に緩むのを防ぐ
2	充電トレイ	半自動フラットラベリングマシンにラベルコイルを貼る
3	フィーダ	半自動フラットラベリングマシン
4	破片を押す	半自動フラットラベリングマシンピンラベル、ラベルの張力を確保
5	ローラー	半自動フラットラベリングマシンの丸型ラベルに使用
6	マークマジックアイ	半自動フラットラベリングマシンテストラベル
7	受入機関	紙の下部にリサイクルラベルを貼る半自動フラットラベリングマシン
8	Tハンドル	半自動平面ラベリングマシンの牽引機構ロックに使用
9	牽引力	底紙を引っ張って剥がすと、ネジで硬さを調整できます
10	コントロールパネル	平面ラベリングマシン半自動機回路構成
11	フィクスチャテーブル	半自動ラベリングマシンにワークピース固定具を装着するために使用
12	清掃パイプ	タグ剥離の過程で、ラベルを保持し、吸引ヘッドへのスムーズな移行
13	シリンダー	半自動フラットラベリングマシンでラベリングを完了するために使用
14	接線ねじ	半自動ラベリングマシンの平面ヘッドとワークピースの高さのわずかな調整として
15	フィルム圧力	半自動フラットラベリングマシンのテンションラベルを確実に
16	トラクションモーター	半自動フラットラベリング移動を提供する
