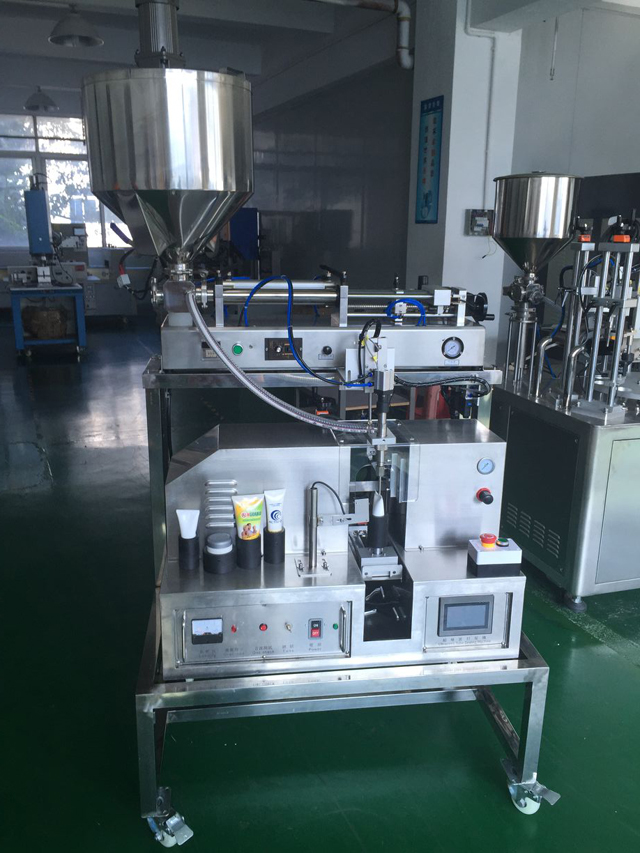

超音波シール装置を備えた半自動チューブ充填機
  • モデル: VK-TFS-002U
  • 電源: 220V/50HZ/単相
  • 電力: 1500W
  • 周波数: 20Khz
  • チューブ長さ: 40-280mm
  • チューブ径: 10-80mm
  • 充填量:A:5〜30ml、B:6〜60ml、C:10〜120ml、D:25〜250ml、E:50〜500ml(オプション)
  • サイズ: 735*670*1300mm
  • 重量: 130kg
ビデオを見る

機能と応用

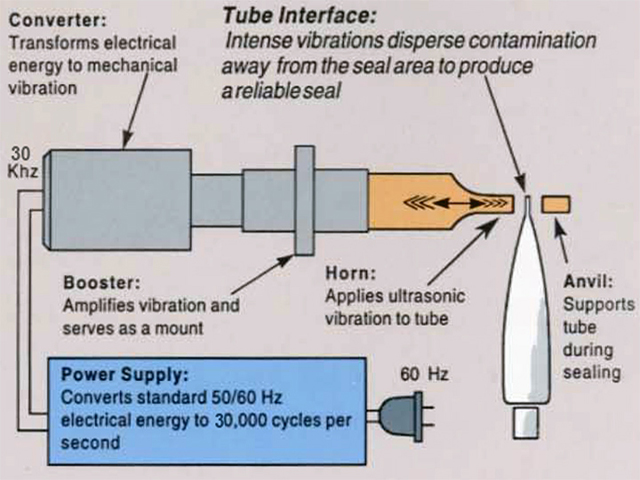

超音波を使用してプラスチック軟質チューブのテールを溶接します。溶接時に接着剤や充填剤、溶剤を必要とせず、大量の熱を消費せず、操作が簡単で、溶接速度が速く、効率が高くなります。

この機械は、歯磨き粉、化粧品、医薬品、食品、工業用チューブなどに広く使用されています。

主なパラメータ



モデルVK-TFS-002U
電源220V/50HZ/単相
1500ワット
頻度20KHz
チューブの長さ40-280mm
チューブ径10-80mm
充填量A:5〜30ml B:6〜60ml C:10〜120ml D:25〜250ml E:50〜500ml(オプション)
サイズ735*6701300mm
重さ130kg

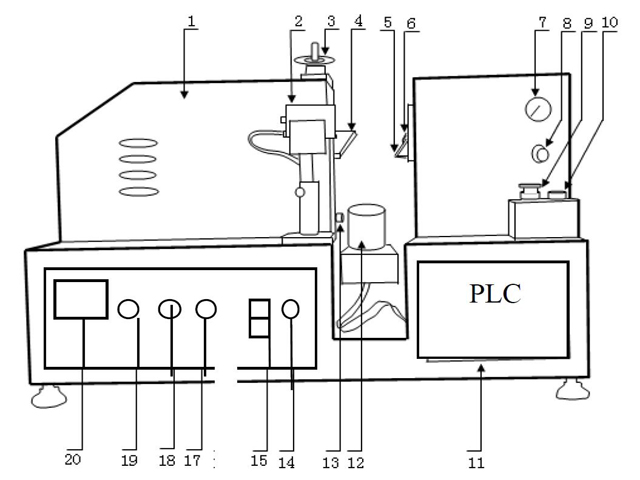

シーリングマシンレイアウト


  1. 本体
  2. センサー
  3. チューブ高さ調整
  4. フロントモールド
  5. バックモールド
  6. カッター
  7. ガス圧計
  8. ガス圧調整
  9. 緊急ボタン
  10. スタートボタン
  11. PLC
  12. ホルダー
  13. 金型ギャップ調整
  14. 電源ランプ
  15. 電源スイッチ
  16. チューニング
  17. OSCチェック
  18. 過負荷ランプ
  19. 積載メーター

(注意: 輸送中にネジが緩む恐れがあるため、フロントモールドのネジがしっかりと固定されているかどうかを確認してください)


シール部

  • モーター始動:チューブホルダーの作動を制御するためのものです
  • 給餌シリンダ始動:チューブホルダーの給餌を制御するためのものです
  • 超音波シリンダー始動: これは、上型と下型の動作を制御するためのものです。
  • トリミングシリンダースタート:カッターを制御するためのものです
  • 充填シリンダー:これは、充填ヘッドシリンダーのスターまたは手動停止を制御するためのものです。
  • 充填開始: これは充填開始を制御したり、手動で停止したりするためのものです。
  • 超音波スタート:これは周波数を制御するためのもので、「18. OSCチェック」と同じです。
  • チューブの向きをオン:これはセンスのオン/オフを制御するためのものです
  • 時間設定:遅延時間/溶接時間/保持時間を調整します
  • 遅延時間: 0.80
  • 溶接時間:チューブ径20の場合、時間は約0.20、チューブ径30の場合、時間は約0.40、チューブ径40の場合、時間は約0.50、チューブ径50の場合、時間は約0.7
  • 保持時間: 0.35

充填部分


操作プロセス


  1. 電源と圧縮空気を正しく接続します(0.5MPa を推奨)。
  2. 電源スイッチを押す
  3. 「OSC チェック」ボタンを押しながら「チューニング ボタン」を同時に設定します。チューニング ボタンのネジを使用して、左または右に回すことができます。その間に「信号灯」の最小値 (約 1A 未満) を見つけ、「周波数調整」を固定します。(「OSC チェック」を連続して押さず、断続的に押してください)
  4. チューブをホルダーに置きます。
  5. 「超音波シリンダー開始」を押すと、前部金型と後部金型が閉じます。「金型ギャップ調整」を設定し、2 つの金型が接触し、隙間がないようにします。「カッター コントローラー」を押して、カッターがスムーズに動作することを確認します。(調整するときは、プラスチック チューブをチューブ ホルダーに置く必要があります)
  6. 前型、後型、カッターを元の位置に戻します。
  7. チューブを「ホルダー」に置き、「フィーディング シリンダー スタート」を押すと、チューブが 2 つの金型の間を移動します。必要に応じてホルダーの高さを調整します。(チューブは後ろの金型より 2 ~ 3 mm 高くなるようにすることをお勧めします)
  8. チューブを元の位置に戻します。
  9. 自動ステータスに設定し、チューブにカラーコードがある場合はセンサーをオンにし、ない場合はオフにします。
  10. 「自動」を押すと、マシンは自動的に動作します。

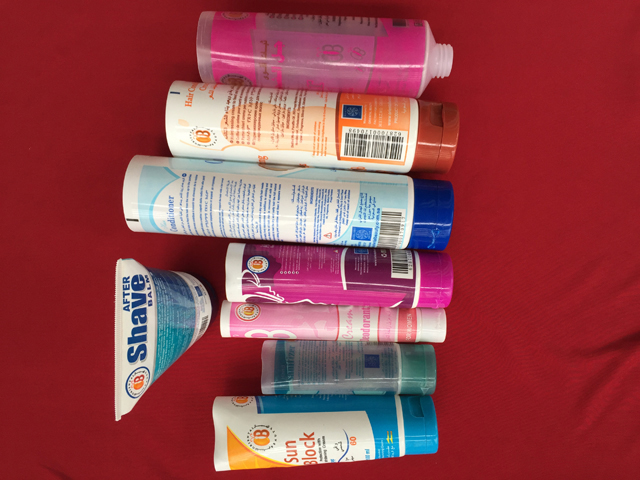

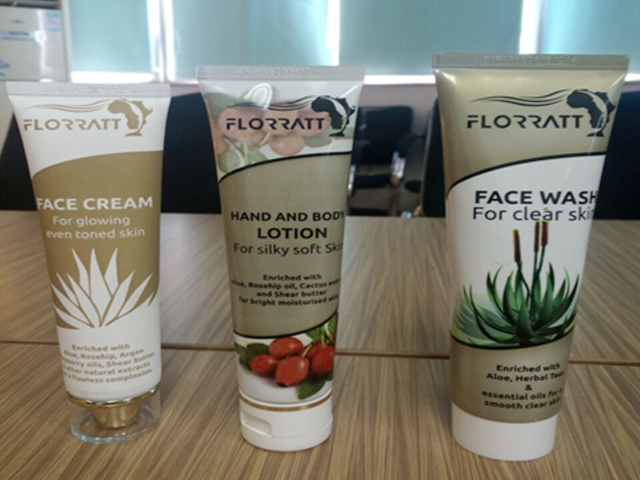

サンプル




失敗と救済

 失敗原因救済策
機械が動かない、または異常に動く電力も圧縮空気もなし電源と圧縮空気を接続する
圧縮空気圧が低い空気圧を高める
溶接後にプラスチックが溢れたり、良くない2つの型が閉じすぎたり離れすぎたりする2つの型の間の隙間を調整する
切断後の粗いエッジカッターブラントカッターを研ぐか、鋭いものと交換する
カッターと背面金型の間に大きな隙間があるカッターを金型に接触させる
