- モデル: VK-T801
- ラベルサイズ：（L）15mm～380mm、（W）10mm～180mm、
- 対象製品：φ15mm～φ160mm
- ラベルロール 外径: ≤φ250mm; 内径: φ76mm
- ラベル速度: 8m/分;
- ラベリング速度: 20～40枚/分
- ラベリング精度: ±0.5mm
- 空気圧: 0.4~0.7MPA
- 体重: 42kg
- 電圧: 220VAC
- 周波数:50Hz
- 電力: 250W
- 機械サイズ：(L)920×(W)420×(H)500mm
このラベリングマシンは、全円形または半円形のラベリングにおいて、さまざまな形状の物体に特別に設計されています。ラベルの間隔は、位置設定または日付コーディングシステムによって調整できます。
オプションで有効期限の印刷も可能。ラベル精度は±0.5mm。
応用

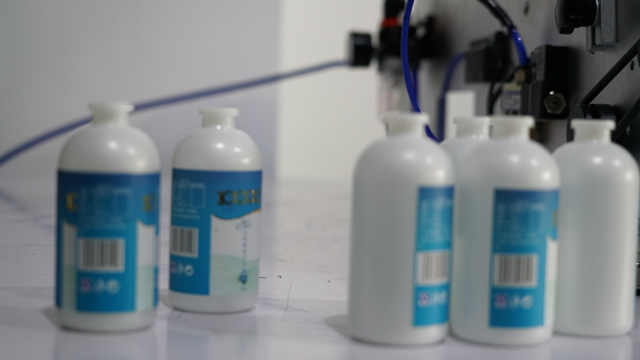

あらゆる種類の円筒形物体のラベル付け、キシリトール、化粧品の丸ボトル、ワインボトルなどの小さなテーパーの丸ボトルのラベル付けに適しています。
フルウィーク/ハーフウィークのラベル付け、前面と背面のラベル付けの円周を実現し、バックマークのピッチを調整できます。食品、化粧品、化学、医薬品などの業界で広く使用されています。
基本パラメータ
| ラベルのサイズ | (長さ)15mm～380mm; (幅)10mm～180mm; |
| 対象製品 | φ15mm～φ160mm |
| ラベルのロール | 外径: ≤φ250mm; 内径: φ76mm |
| ラベリング速度 | ラベル速度: 8m/分; 速度: 20～40枚/分 |
| ラベルの精度 | ±0.5mm |
| 気圧 | 0.4~0.7MPA |
| 重さ | 42kg |
| 電源と消費電力 | 電圧: 220V AC 周波数: 50Hz 電力: 250w |
| 機械のサイズ | (長さ)920×(幅)420×(高さ)500mm |

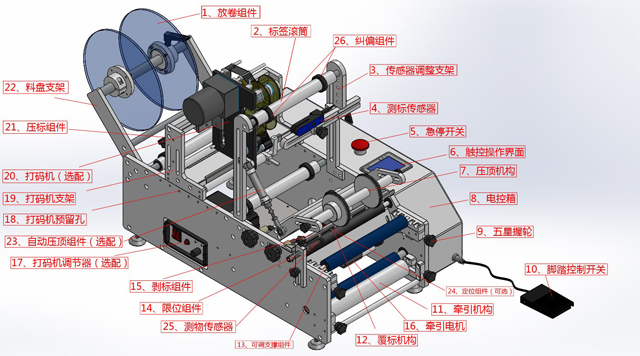

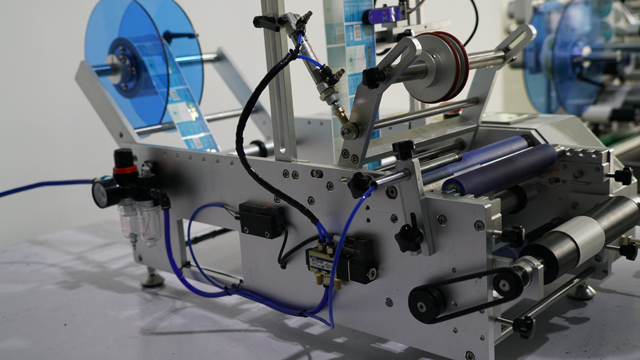

1. ラベル貼付; 2. ラベル巻き取り; 3. センサーサポート; 4. センサー; 5. 急停止; 6. HMI; 7. プレスシステム; 8. 電気ボックス; 9. スターホイール; 10. フードペダル; 11. 牽引システム; 12. ラベルラッピング; 13. ラベル貼り付けサポート; 14. 位置固定部分; 15. 剥離コンポーネント; 16. 牽引モーター; 17. コーディング調整部分(オプション); 18. 印刷保留穴; 19. プリンターサポート; 20. 日付コーディング(オプション); 21. ラベルプレスコンポーネント; 22. プレートサポート; 23. 自動プレス; 24. 位置決めコンポーネント; 25. ボトル検出用センサー; 26. キャリブレーションコンポーネント;
オプションデバイス
リーダー： さまざまな種類のバーコードを読み取ります。

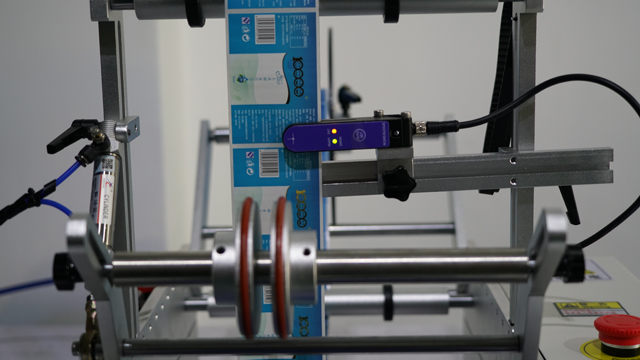

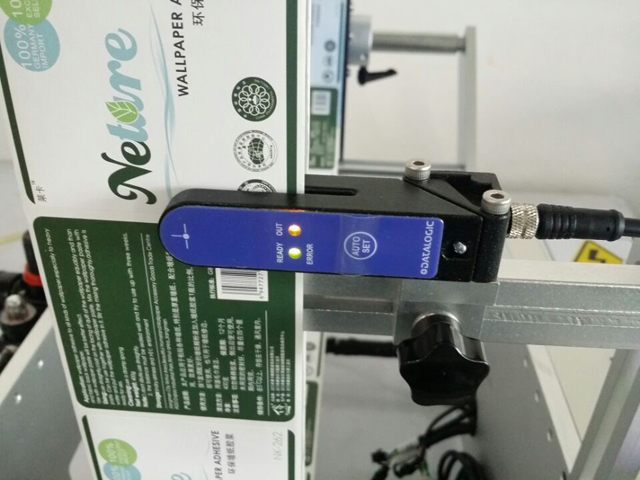

電気光センサー: 一般的なセンサーでは透明ラベルを検出できないため、ドイツから輸入した光センサー装置が必要となります。
印刷機: ラベルにテキストを印刷します。

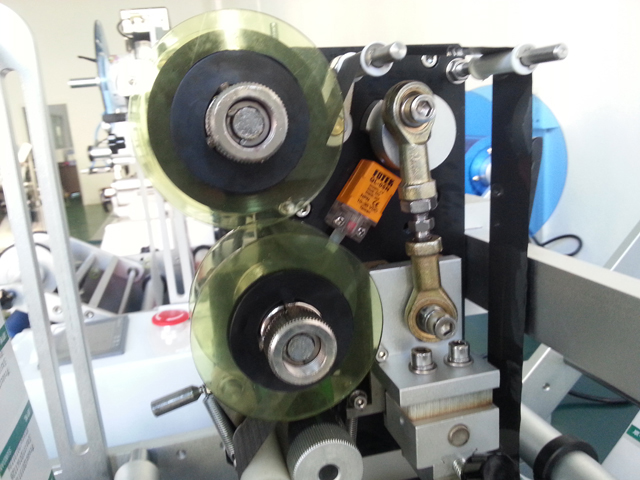

日付コード: 棚日付、製品シリーズなどのホットコーディング。
作業プロセス
コア作品: 単一規格、二重規格の切り替え機能の原理、円周位置決めの原則のラベル付けについては、工場にお問い合わせください。
手順： 製品を置く -> ラベルを付ける（デバイスが自動的に行う） -> ラベルを貼った製品を取り除く。

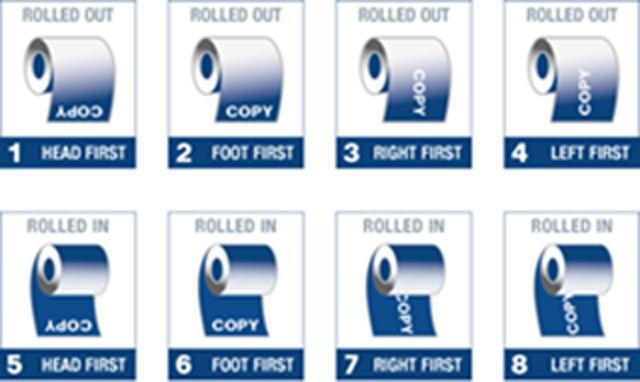

マッチングラベルの作成

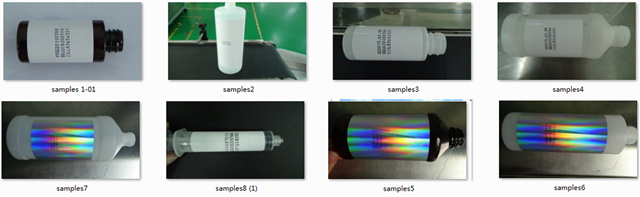

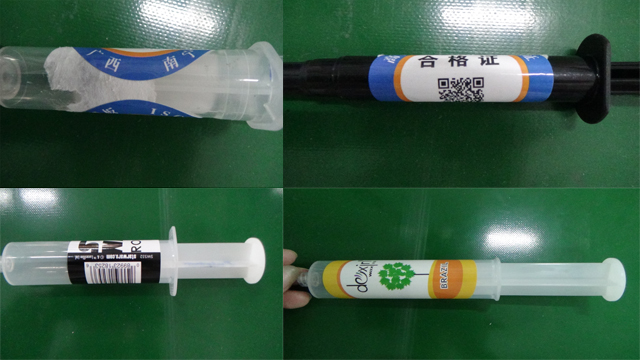

サンプルのラベル付け
