- モデル: VK-T807
- ラベル精度: ±1mm (製品ラベルの偏差を除く)
- ラベリング速度: 20〜40個/分（製品サイズによります）
- 適用製品サイズ：20≤長さ≤300mm、20≤幅≤200mm
- 適用ラベルサイズ: 20≤長さ≤150mm、20≤幅≤150mm
- 機械サイズ: 970*790*1440mm
- 空気圧: 0.6Mpa
- 電源: 220V、50/60HZ/140W
- 重量: 99KG
手動の円形表面ワイヤラベリングマシンは、ワイヤ水道管、ドライバーなどに粘着ラベルまたは粘着フィルムを半自動的にラベリングします。
機械の仕組み:
ラベリングマシンはPLCをコアとして、信号を受信してすべてのシステムの作業を制御します。ペダルスイッチを踏むと、信号がPLCに送信され、一連のプログラムに従って処理されます。
次に、ステッピング モーター制御システムを起動して、ラベルの剥離とラベルの供給のプロセスを完了します。同時に、ラベル位置センサー (電気目とも呼ばれます) は、通過するラベルの距離を常に監視します。
ラベルが通過すると、センサーはすぐに PLC に信号を送信します。次に、PLC は一連のプログラムに従って、ステッピング モーター制御システムに信号を送信し、ラベル付けシステムを停止および開始して、ラベル付けプロセスを完了します。
動作原理
伝送システム:
ステッピング モーターは、牽引機構と材料受け取り機構を駆動する同期ベルトを介してラベルを剥がすための電力を供給し、ラベルの剥がしとグラシン紙の裏紙のリサイクルを実現します。

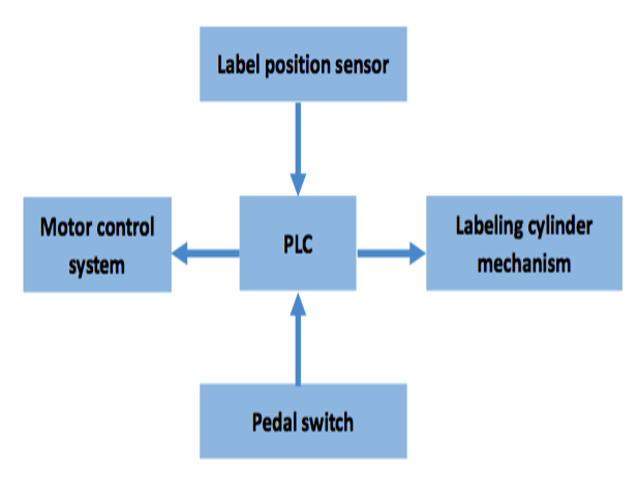

制御システム:
この機械は電気とガスを使用して制御されます。電気眼（SICKセンサー）とペダルスイッチからの信号はPLCに転送されて処理され、ラベルの剥離、ラベル付け、カウントのすべてのプロセスを実現します。
ワイヤーラベリングマシンの用途:
対象製品: 表面に紙ラベルまたはフィルムラベルを貼付する必要がある長円形の製品。
適用可能な業界: 電気、医療、プラスチック、産業などで広く使用されています。
ワイヤーラベリングマシンの技術的特徴:
小型構造のため、場所を取らず、移動や積み込みも簡単です。
ラベルの精度と安定性が良好。しわや気泡がなく、きれいです。
使いやすく、調整も簡単です。新しい作業者でも簡単なトレーニングを受けるだけで簡単に使用したり調整したりできます。
安定した動作。
技術データ:
| モデル | VK-T807 |
| ラベル付け精度 | ±1mm（製品ラベルの偏差を除く） |
| ラベリング速度 | 20〜40個/分（製品サイズによります） |
| 適用製品サイズ | 20≤長さ≤300mm、20≤幅≤200mm |
| 適用ラベルサイズ | 20≤長さ≤150mm、20≤幅≤150mm |
| 機械サイズ | 970*790*1440mm |
| 気圧 | 0.6Mpa |
| 力 | 220V、50/60Hz/140W |
| 重さ | 99 |
構成：
| シニア | アイテム | ブランド | 数量 | ユニット | マーク |
| 1 | ステップモーター | ヤンコン | 1 | パソコン | |
| 2 | ソレノイド | スマック | 4 | パソコン | |
| 3 | センサー（U型ファイバー） | キーエンス | 4 | パソコン | |
| 4 | ＰＬＣ | パナソニック | 1 | パソコン | |
| 5 | タッチスクリーン | ウェンビュー | 1 | パソコン | |
| 6 | シリンダー | スマック | 4 | パソコン | |
| 7 | 真空発生器 | スマック | 2 | パソコン | |
| 8 | 電源スイッチ | スマック | 1 | パソコン | |
| 9 | フォトスイッチ | キーエンス | 3 | パソコン | |
| 10 | 機械キャビネットはSS304製、構造部品は酸化アルミニウム、クロムメッキロッド、SS304を採用 | ||||

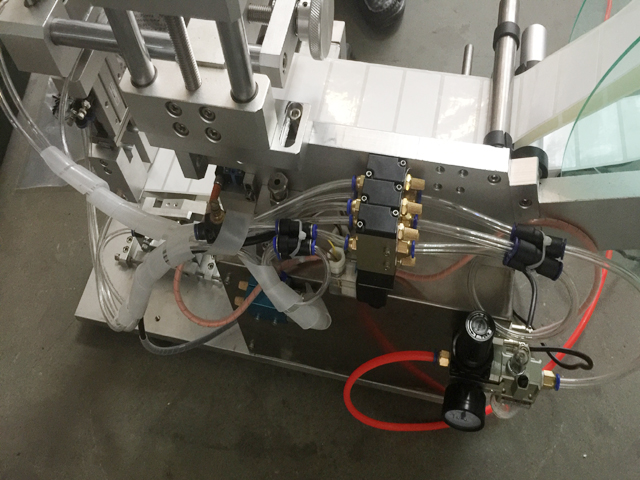

その他の絵

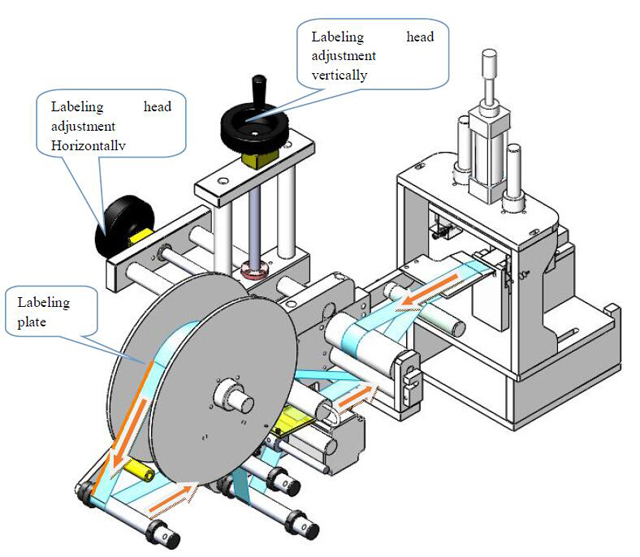

ラベリングヘッド

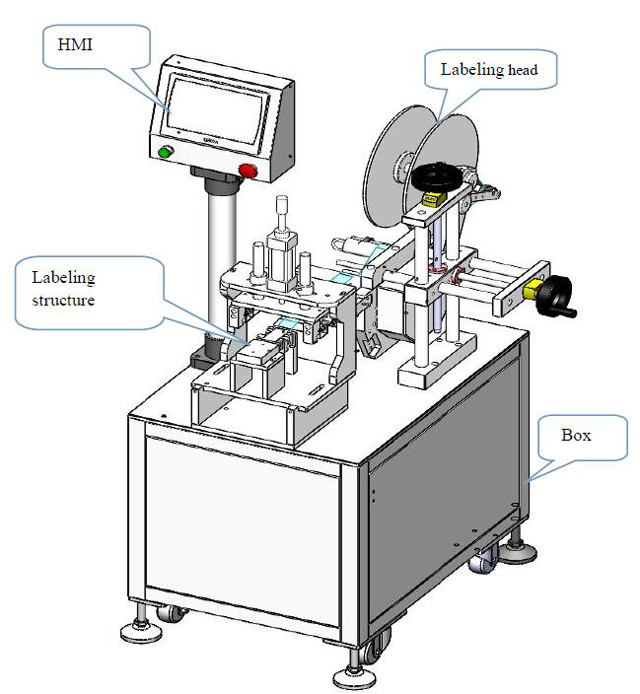

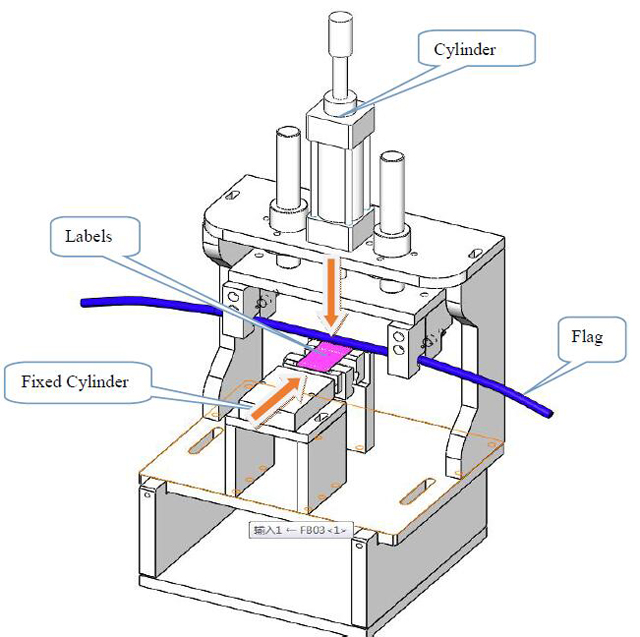

ラベル構造

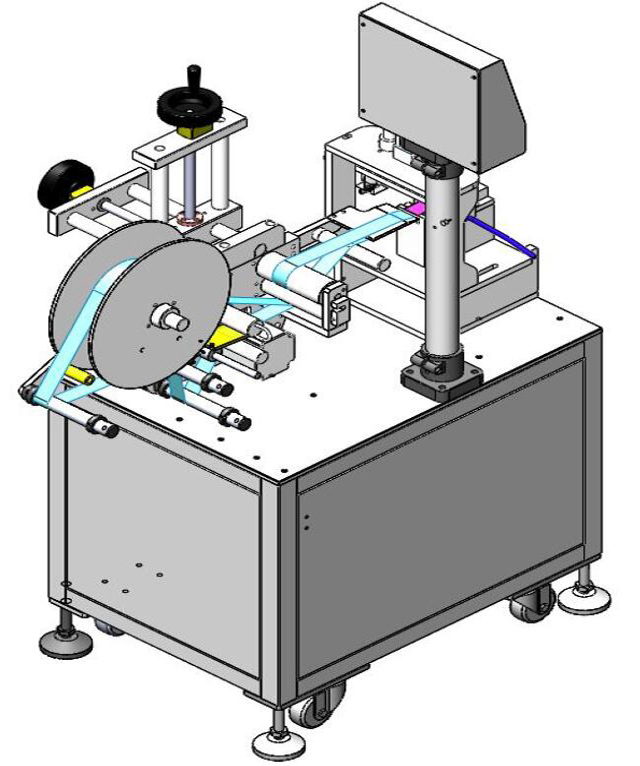

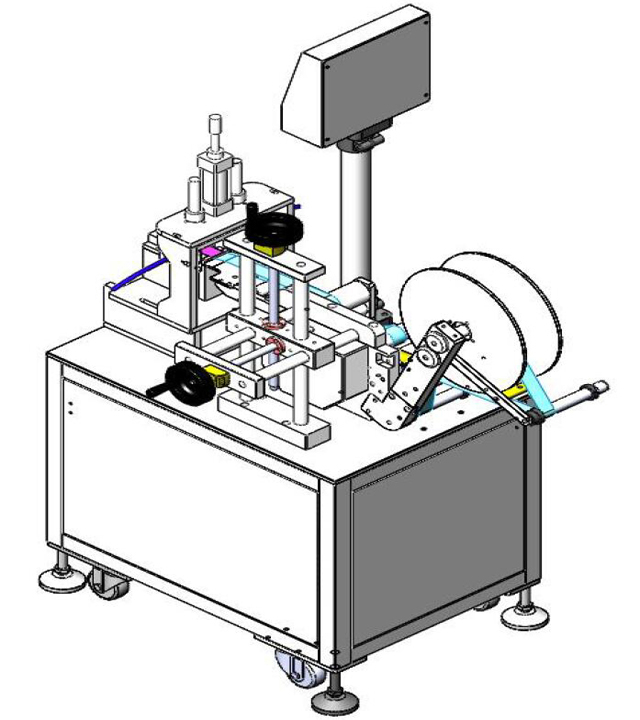

ワイヤーラベリングマシンの背面図

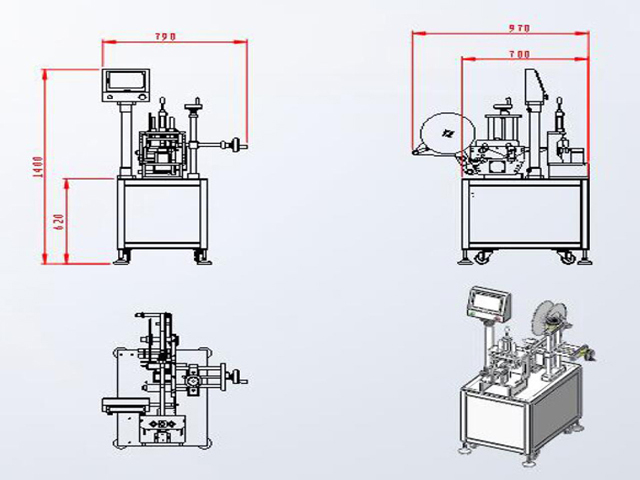

半自動ワイヤーラベリングマシンのサイズ図：

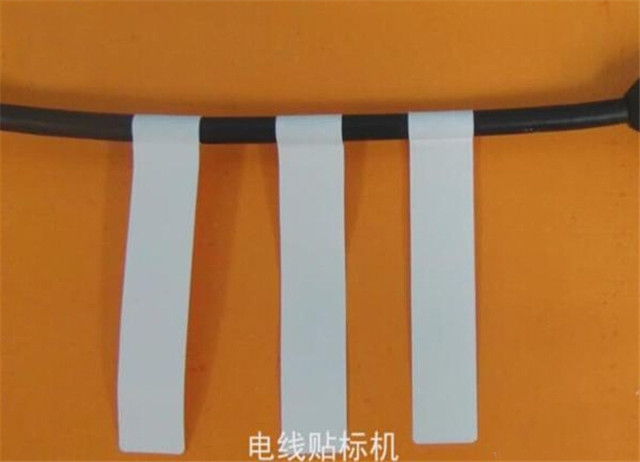

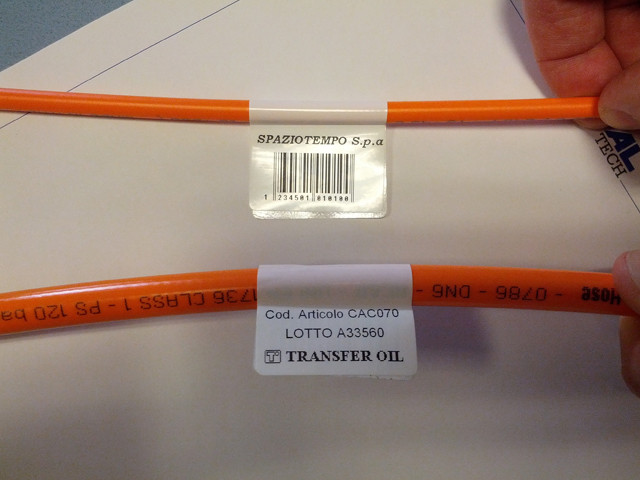

ラベル付けサンプル:
