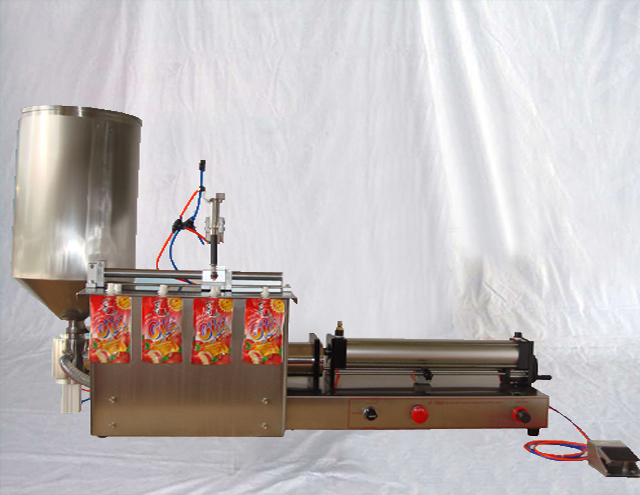

半自動空気圧スパウトポーチ既製バッグ充填機
  • モデル: VK-SPF
  • 電圧: 220/110V 50/60Hz
  • 電力: 27W
  • 定格圧力: 0.4-0.6Mpa
  • 充填速度: 20~35本/分/ヘッド
  • 充填精度: ≦ ± 1%
  • 充填範囲: 100〜1000ml
  • オーバーサイズ: 160cm*44cm*37cm
  • 正味重量:50kg;
  • 総重量: 65kg

この半自動ピストン式充填機は、海外の類似製品を参考にして、いくつかの追加機能を追加した新設計です。操作、精度エラー、充填量調整、機械の清掃、メンテナンスが簡単で便利です。

この空気圧充填機の設計では、電気制御回路の代わりに空気圧部品を採用しているため、防爆要件のある環境での使用に適しています。

マシンモデルの選択

機械モデルの選択は、最大充填容量の要件に関係します。


基本パラメータ


  • モデル: VK-SPF
  • 電圧: 220/110V 50/60Hz
  • 電力: 27W
  • 定格圧力: 0.4-0.6Mpa
  • 充填速度: 20~35本/分/ヘッド
  • 充填精度: ≦ ± 1%
  • 充填範囲: 100〜1000ml
  • オーバーサイズ: 160cm*44cm*37cm
  • 正味重量:50kg;
  • 総重量: 65kg

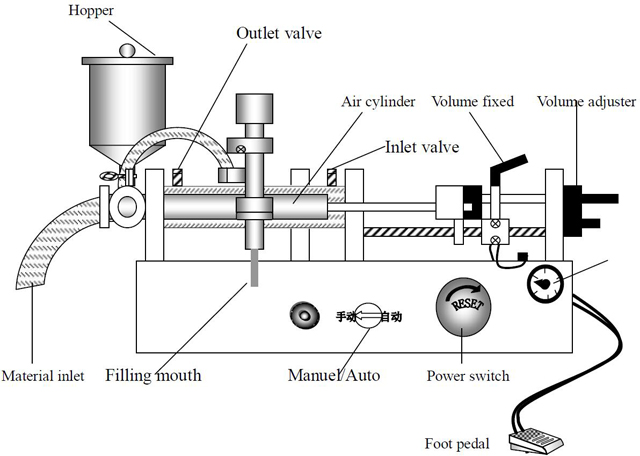

機械の動作原理

エアシリンダーの押し引きにより、シリンダーピストンが往復運動し、材料シリンダーに負圧を発生させます。

シリンダーを前方に押すとピストンが後方に引かれ、材料シリンダー内では負圧により材料ホッパーから入口パイプに材料が吸収されます。

シリンダーが引き戻されるとピストンが前方に押し出され、パイプから充填口に材料が吸収され、空のボトルに充填されます。(材料が吸収されると充填ヘッドが自動的に開閉します)

このピストン式充填機は、充填ごとに単一のシンプルな機械的動作を行うため、標準容器に対して高い充填精度と安定性を備えています。

半自動空気圧充填機の特徴


  • この機械は制御に圧縮空気を使用するため、安全性が高く、特に防爆要件下での使用に適しています。
  • 静電気や麻電気現象は発生しません。機械にアース線を接続する必要がありません。
  • 空気圧制御と固定充填量により、充填量は0.3%以内で制御できる高精度の特性を備えています。(これは最大充填量に基づいています)
  • 緊急停止の場合は、空気圧スイッチをオフにするだけで、ピストンは自動的に開始位置に戻り、機械は充填を停止します。

機械始動前の検査と操作手順

機械を起動する前に点検を行ってください。これにより、機械の故障や人身事故を防ぐことができます。

検査と操作:

  1. 前後の締め付けハンドルは、しっかり締め付けられていますか?
  2. 入口と出口の3端子クランプは固定されていますか?
  3. 充填ヘッドとその水平、垂直レバーは固定されていますか?
  4. エアコンプレッサー機に接続し、圧力は8㎏/c㎡以下、圧力調整は4~5㎏/c㎡程度です。
  5. 給気スイッチをオンにします。

(注意:材料を充填せずに長時間作業することは固く禁じられています)

充填量調整


充填量の調整は、充填材料、液体(ml)または重量(g)によって異なります。材料の割合が異なり、測定データも異なるためです。したがって、必要な正確な充填量を設定するには、ボリュームアジャスターを調整してください。

操作の詳細:

  1. 一般的な調整: 満足のいく充填量を得るには、調整ネジのガススイッチを調整し、位置を左または右に移動してください。
  2. 計量カップまたは電子天秤を使用して、充填量が正確であることを確認します。(注: シリンダー内に吸収された充填材は満杯である必要があります)
  3. 充填エラーがある場合は、ボリュームアジャスターを調整してください。前方に動かすと充填量が減り、後方に動かすと充填量が増えます。
  4. 必要な充填量と精度については、充填量が標準になるまで繰り返し調整を行ってください。

充填速度調整

充填速度は次の 6 つの要素によって決まります。

  1. 充填材の吸収速度は、材料の粘度と吸収パイプの長さに依存します。
  2. 充填速度は充填ヘッドの直径サイズに依存し、直径サイズが大きいほど充填速度が速くなります。
  3. 充填材の発泡度合い、発泡度合いが高い場合は充填速度を遅くする必要があります。
  4. 充填量、充填量を増やすほどゆっくりと充填します。
  5. 充填量の精度、高精度、充填速度はゆっくり調整する必要があります。
  6. 空気圧のバルブコントローラー。

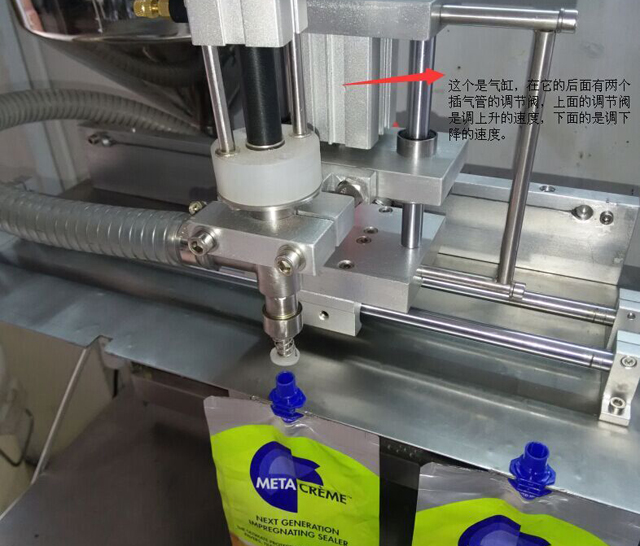

バルブ調整操作:

  1. 速度調整バルブナットを緩める
  2. 前方のバルブハンドルを時計回りに回すと、シリンダーの前進速度が遅くなり、材料の吸収速度も遅くなります。
  3. フロントバルブハンドルを反時計回りに回すと、シリンダーの前進速度が速くなり、材料の吸収速度も速くなります。
  4. バックバルブハンドルを時計回りに回すと、シリンダーの前進速度が遅くなり、材料の吸収速度も遅くなります。
  5. バックバルブハンドルを反時計回りに回すと、シリンダーの前進速度が速くなり、材料の吸収速度も速くなります。

充填精度調整

機械に充填エラーが発生する理由は、充填量、充填速度、バルブスイッチの速度など、影響要因が非常に多いためです。バルブスイッチの速度は充填材料の粘度の影響を受け、粘度が高いほど速度は遅くなります。調整はメインバルブスプリング圧力を調整することで簡単に行え、圧力が高ければ高いほど速度は加速されます。

計量および充填時のスプリング圧力の調整は、オペレーターの経験に依存します。

機械の清掃とメンテナンス


充填機を洗浄する前に、機械内の材料を洗浄し、材料ホッパーに柔らかい洗浄液を注ぐ必要があります。温水の使用をお勧めしますが、必要に応じて石鹸水、アルコール、またはその他の洗浄液を選択できます。洗浄を行うときは、充填部品のワッシャーから漏れがないことを確認してください。機械の電源を入れ、洗浄が完了するまで機械を循環方式で充填します。洗浄部品には、シリンダーピストン、ピストンヘッド、ワッシャー、一方向バルブ、充填ヘッド、材料ホッパーなどが含まれます。すべてのシーリングワッシャーの1つが破損している場合は、交換する必要があります。

警告

清掃作業の前に、圧縮空気がオフになっていることを確認してください。

清掃にはガソリン、ベンゼン、エチレン、次亜塩素酸ナトリウムなどの有機溶剤の使用は禁止されています。

清掃作業が終了したら、ジョイントやパイプに水や異物がなく、清掃部品がすべて乾燥していることを確認してから、機械を設置してください。

一般的な問題に対する解決策


よくある問題ソリューション
ピストンは動かない空気圧がオンになっていることを確認してください。
空気圧バルブがオンになっていることを確認してください。
空気源スイッチがオンになっていることを確認し、空気圧バルブに圧力がかかっていないことを確認します。
気圧は4~5㎏/c㎡
バルブが正しく取り付けられていることを確認してください。
ピストンヘッドに粘着物や詰まりがないことを確認してください。
空気圧スイッチが損傷していないことを確認してください。
充填精度が正しくありません充填材の粘度が高いほど、充填速度を遅くする必要があります。
ホッパーと材料タンク内に十分な材料があることを確認してください。
材料ホッパーとボリュームスイッチがしっかりと固定されていることを確認してください。
材料シリンダーからの材料オーバーフローシーリングワッシャーを点検し、損傷している場合は新しいものに交換してください。
材質が薄い場合は、シーリングワッシャーを2枚使用してください。
吸収パイプ 吸収しない吸収シリンダーが正しく取り付けられていることを確認してください。
パイプがしっかりと結ばれていることを確認してください。
吸収パイプのヘッドが材料タンク内にあることを確認してください。
詰め物がボトルから溢れ出ているボリュームスイッチに損傷やずれがないこと、充填口がボトルの口に傾いていないこと、エアバルブの調整により充填がスムーズに行われることを確認してください。

充填材の適用範囲


  • 水蜂蜜ヨーグルト
  • フルーツジュースバスデューギアオイル
  • 液体コーヒーインクアイシャドウ液
  • ティーシャンプーグルー
  • 食品・顔料ハンドサニタイザーコールドクリーム
  • ミルククリーム液体石鹸
  • シロップ 食用油
