犬の骨のペットフードの包装用の半自動フラグラベルアプリケーター

この機械は、ワイヤーハーネスや丸棒、犬の骨、ペット用品のパイプなどの折り畳みラベル付けに使用されます。
適用ラベルパラメータ：ラベルコイルの内径76mm、外径最大240mm（その他の仕様はカスタマイズが必要です）、
ラベル材質：PVC、PET、布、紙など。
ラベル仕様：特定のマシンに従います。
ラベル精度: ± ≤ 0.2mm;
処理能力: 1500 個/時間;
空気圧：0.4～0.6Mpa 空気消費量：0.15m3/分
電源 220V/50-60HZ/単相（米国規格はカスタマイズ可能）
全体寸法：630 * 740 * 1040 mm（長さ*幅*高さ）
機械重量：約86KG;

半自動フラグ折りたたみラベリングマシン (「フラグ」とは、重要な新しい情報があるため、消費者にラベルを注意深く読むように警告する、注意を引くラベル信号を示すために業界で使用されている用語です)。

フラグラベルは、製品を識別し、互いに区別するための理想的な製品ソリューションです。似たような製品が多数ある場合、フラグラベルを使用すると、それらをより適切に識別できます。たとえば、コンピューターケーブルでは、このタイプのラベルがよく使用されます。ただし、フラグラベルはジュエリーでもよく使用されます。ここでは、ショップが個々の指輪、ブレスレット、ネックレスにフラグラベルを付けています。

フラグラベルを使用すると、製品の目的 (VGA または HDMI ケーブル) をシンプルかつ効果的に識別できます。フラグラベルという名前は、ラベルの適用によって作成される「フラグ要素」に由来しています。フラグラベルは丈夫な素材で作成され、特定の製品の周囲に配置されます。

商品を整理するだけでなく、フラッグラベルは商品の見た目の魅力を高めます。これにより、競合他社よりも目立つようになり、商品情報を掲載するスペースも増えます。

フラグラベルは機能的目的だけでなく商業目的にも使用できます。

まず、弊社の製品である半自動旗折りラベル貼り機をお選びいただき誠にありがとうございます。この製品の機能を十分に発揮させ、お客様の安全と利益を確保するために、設置前にこのマニュアルをよくお読みください。

半自動ステッカーラベラーの操作に関する安全上の注意事項:

電源を入れる前に、電源電圧（AC220V）、空気圧4〜6kgを確認し、外部電源が確実に接地されている必要があります。
ケースの冷却穴を塞がないでください。
専門技術者以外の人がケースを開けることは禁止されています。
機器作動中は動作範囲に触れることは固く禁じられています。
機器の故障の際は、まず電源スイッチを切り、稼働中のメンテナンスは固く禁じられています。

半自動旗型ラベラーマシンの性能とパラメータ:

この機械は、ワイヤーハーネスや丸棒、ペット用の犬用骨噛み製品の折り曲げやラベル付けに使用されます。
適用ラベルパラメータ：ラベルコイルの内径76mm、外径最大240mm（その他の仕様はカスタマイズが必要です）、
ラベル材質：PVC、PET、布、紙など。
ラベル仕様：特定のマシンに従います。
ラベル精度: ± ≤ 0.2mm;
処理能力: 1500 個/時間;
全体寸法：630 * 740 * 1040 mm（長さ*幅*高さ）
機械重量：約86KG;
適用タイプ：特定のモデルに応じて。

犬の骨のサンプル:

半自動ラベラーマシンの操作手順:

インストール:

機器を必要な設置位置に移動します。
ユニバーサルホイールブレーキを押してユニバーサルホイールを固定し、安定させます。

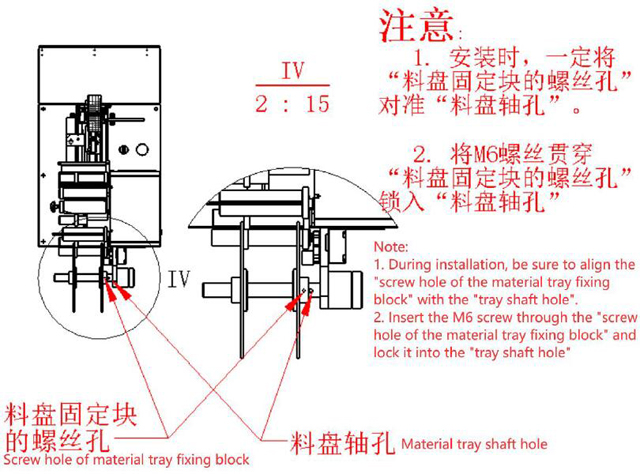

ラベルバッフルの取り付け：取り付けの際には、「トレイ固定ブロックのネジ穴」と「トレイシャフト穴」を合わせ、M6ネジを「トレイ固定ブロックのネジ穴」から「トレイシャフト穴」に差し込んで固定してください。

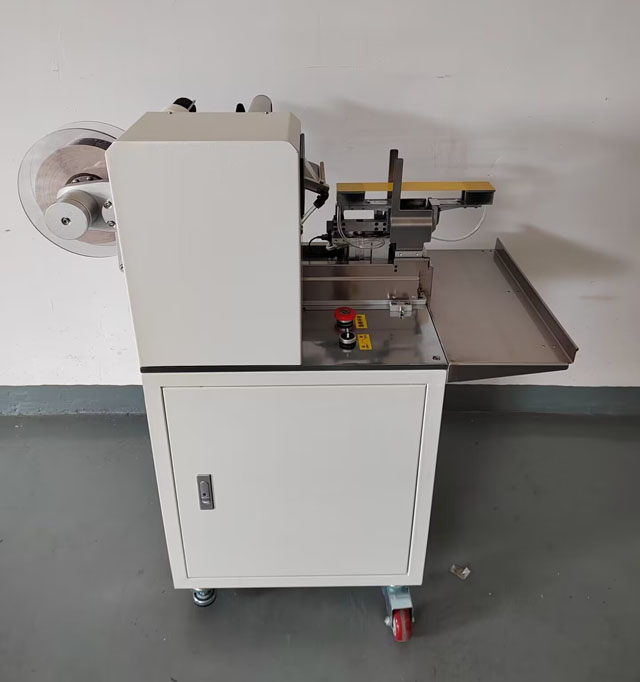

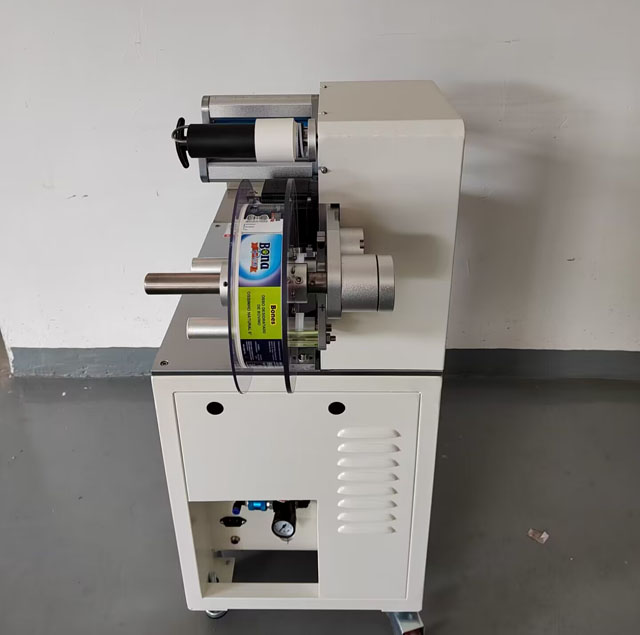

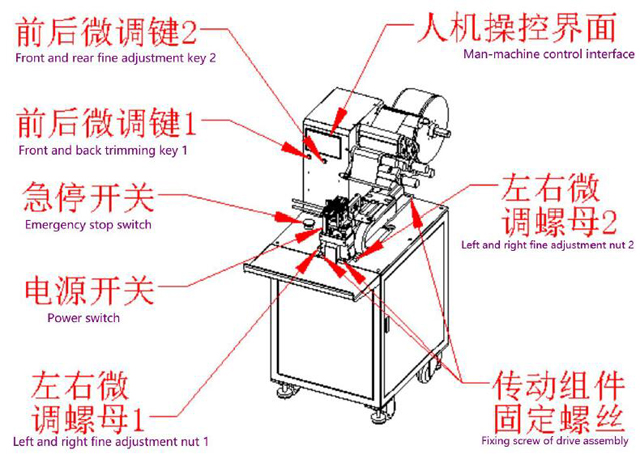

機器の外観、重要な部品、マンマシン制御インターフェース

重要な部分。

メイン画面。

バッチ数量:実際の生産量が計画生産量以上になると、設備は動作を停止します。
数量: 「ゼロ設定」キーを押すと出力カウントをリセットできます。
ラベル付けがロック解除されました (ラベル付けが開始されました)/ロックされました (ラベル付けが一時停止されました):
一定時間ラベリングを停止すると（「手動制御」画面の「セルフロック」で時間を設定できます。単位は「秒」）、システムは自動的にロック（ラベリングが一時停止）され、このボタンを押すとロックが解除されます。

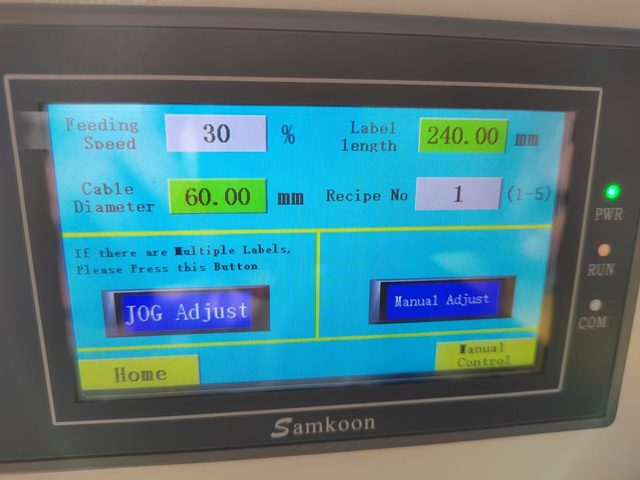

パラメータ。

送り速度: A. 剥離プレートからラベルを剥がす速度を指し、0～100% の範囲で調整します。
ラベルの長さ: 単一のラベルの長さ (mm)。
レシピNo.：5グループまで予約可能です。
ジョグ: このキーをクリックすると、システムが自動的にラベルを 1 回出力します。
長押ししてラベルを出します: 「OK」が表示されるまでこのキーを押し続けると、ラベルの長さが 1 回自動的に計算されます。

手動制御

ラベル受信遅延: ラベルが完成し、ラベル吸収プレートが開いた後に一時停止する時間。
ラベルプレートの速度: ラベルを受け取るインジケータヘッドの速度。0 ～ 100% の範囲で調整できます。
ラベルの長さ: ラベルプレートから剥がすラベルの長さを mm 単位で制御します。
現在位置：ラベル伝送モジュールのスライドのリアルタイム位置距離表示、単位：mm。
遅延ラベル付け: 誘導スイッチがワイヤによってトリガーされた後、ラベル付けが遅延されます。
セルフロック: ラベルが停止した後、自動的にロックされる時間を設定します。
前進: 「前進」キーを押すと、ラベル駆動モジュールが前方にスライドし、この機能によりマーク受信位置の距離を調整できます。
戻る: 「戻る」キーを押すと、ラベル駆動モジュールが後方にスライドし、この機能によりラベルの元の位置の距離を調整できます。
リセット: リセットキーをジョグしてラベルヘッドをゼロに戻します。
パイプ吹き込み: このキーをクリックすると、パイプに空気が吹き込まれます。
標準吸引: このキーをクリックすると、標準プレートが吸引されます。
フィット：「フィット」キーを押すと、ストレートブランクプレートにクランプされたエアシリンダーとワイヤーハーネス配置モジュールの上下可動シリンダーが動きます。
ラベル吹き付け: このキーをクリックすると、ラベルプレートが吸引されて吹き付けられます。
ラベル出力: このキーを押し続けるとラベルが出力されます。
シリアルアクション/シングルアクション: シリアルアクションは、トリガーされるたびに生産サイクルが完了することを指し、シングルアクションは、トリガーされるたびに単一のアクションが完了することを指します。
