- モデル: VK-T801
- 精度: ±0.5mm
- スピード: 15～25bpm
- 直径: Ø15mm～Ø250mm
- ラベルサイズ：長さ：20mm～220mm；幅：20mm～270mm；
- 寸法：L950mm×W450mm×H520mm
- 供給電力：220V / 50HZ；
- 重量: 55kg
- ラベル内径: Ø86mm
- ラベル外径: Ø 280mm
- 電圧: 220V-240V/50-60HZ
応用
あらゆる種類の円筒形物体のラベル付け、キシリトール、化粧品の丸いボトル、ワインボトルなどの小さなテーパーの丸いボトルのラベル付けに適しています。フルウィーク/ハーフウィークのラベル付け、前面と背面のラベル付けの円周を実現でき、バックマークのピッチを調整できます。食品、化粧品、化学、製薬などの業界で広く使用されています。
選択されたオプション機能により、生産管理の利便性が向上し、ラベルカウント、省電力モード、光電追跡ラベルなどの機能により、生産管理が容易になります。
オプションの機能とコンポーネント:
ホットコーディング機能
円周円周位置決め機能。
その他の機能（顧客の要件に応じて）。
サンプル
オプションデバイス:
リーダー: さまざまな種類のバーコードを読み取る
電気光センサー: 一般的なセンサーでは透明ラベルを検出できないため、ドイツから輸入された光センサー装置が必要です。
印刷機：ラベルにテキストを印刷する

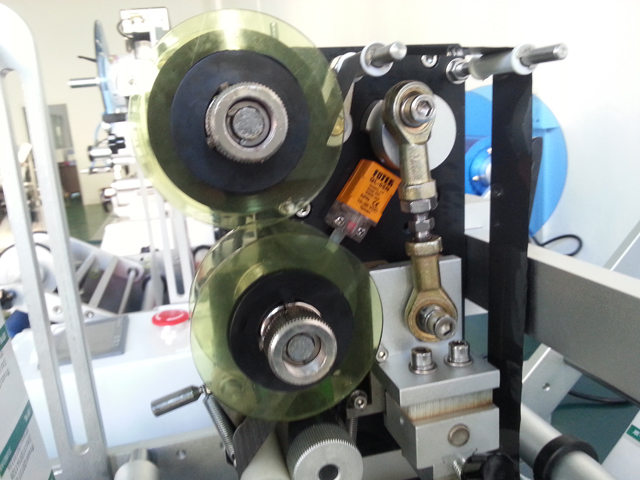

日付コーディング: 棚の日付、製品シリーズなどのホットコーディング

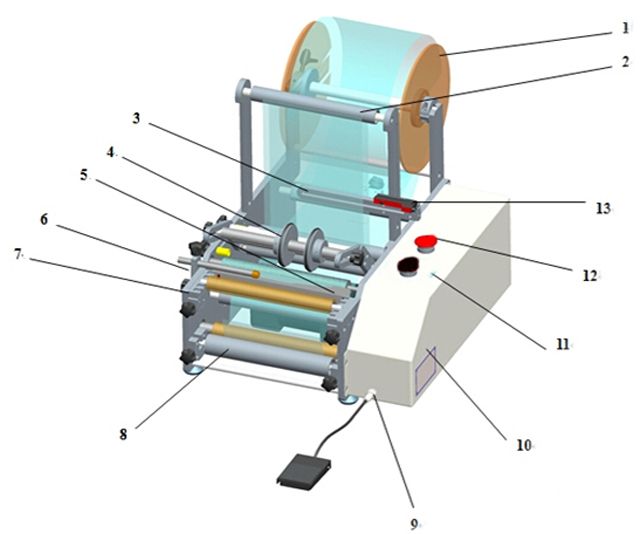

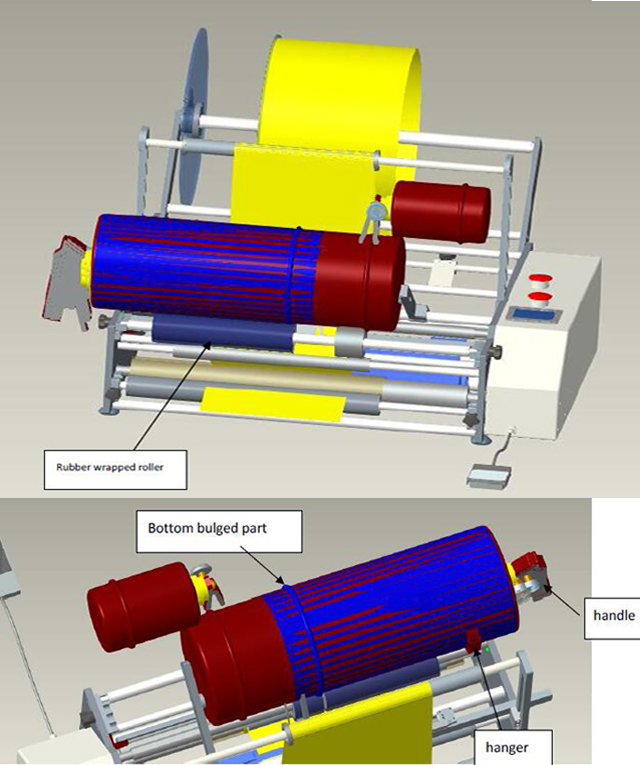

CADイラストレーション
機械全体の鳥瞰図
- ラベルプレート：ラベルを貼る
- ラベルロール: ラベル付けプロセスにおけるラベルのパス
- 光センサーのサポート：光センサーの取り付け、上下に移動可能
- 押す：ラベルを貼る際にボトルを押し、左のボタンで張力を調整します。
- ラベル巻き取り: ラベルの分配
- 位置: ボトルの位置を左右上下に調整します
- サポートジャケット: さまざまなボトルに異なる位置に対応
- 牽引: ラベルを排出するために下部のラインを牽引し、ネジを動かして張力を調整します。
- ペダル制御
- 電気ボックス
- マンマシンインターフェース：パラメータを変更して機械を制御する
- 突然の停止
- 光センサー：ラベル間隔の検出
基本パラメータ
- モデル: VK-T801
- 精度: ±0.5mm
- スピード: 15～25bpm
- 直径: Ø15mm～Ø250mm
- ラベルサイズ：長さ：20mm～220mm；幅：20mm～270mm；
- 寸法：L950mm×W450mm×H520mm
- 供給電力：220V / 50HZ；
- 重量: 55kg
- ラベル内径: Ø86mm
- ラベル外径: Ø 280mm
- 電圧: 220V-240V/50-60HZ

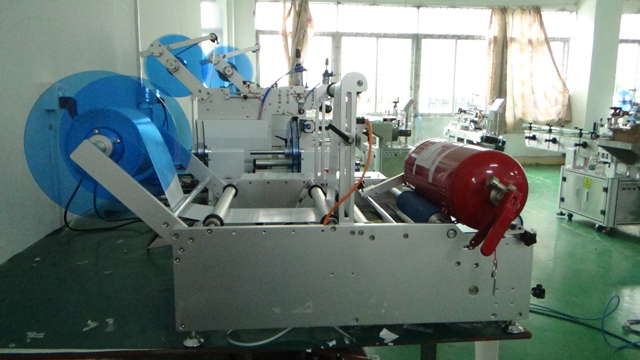

消火器ラベル貼付機の構成
| 主な機構構成 | 主な電気機器構成 | ||||
| メカニズム名 | 数量 | 主な材質 | 電気機器名 | 数量 | 仕様 |
| 巻き戻し機構 | 1 | アルミ合金、アクリル | ラベル検出アイ | 1 | ドイツの病気 |
| アイラケット機構 | 1 | アルミニウム合金 | ＰＬＣ | 1 | パナソニック FPシリーズ |
| ラベル押圧機構 | 1 | ステンレス、スポンジチューブ | 電源スイッチ | 1 | オムロン |
| 引き機構 | 1 | ステンレス鋼、アルミニウム合金、ゴム巻きローラー | ヒューマンマシンインターフェース | 1 | Samkoon 3.5インチカラーディスプレイ |
| 調整機構 | 1 | アルミニウム合金 | 牽引モーター | 1 | oubang 120Wスピードモーター |
| ラベルガイド機構 | 6 | アルミニウム合金 | 牽引モーター速度調整器 | 1 | oubang 分割型スピード調整器 |
| ラベル剥離機構 | 1 | ステンレス鋼 | スイッチング電源 | 1 | 日本のオムロン |
| 製品トッププレス機構 | 1 | アルミニウム合金 | |||
| マシンラケット | 1 | アルミニウム合金 | |||
作業プロセス
コア作品: 単一規格、二重規格の切り替え機能の原理、円周位置決めの原則のラベル付けについては、工場にお問い合わせください。
手順： 製品を置く -> ラベルを付ける（デバイスが自動的に行う） -> ラベルを貼った製品を取り除く。
消火器ラベラー機器に適合するラベルの作成:
保証： すべての機械には1年間の保証が付いています。（事故、誤用、誤用、保管中の損傷、過失、機器またはそのコンポーネントの改造による問題は保証の対象外です。また、壊れやすいスペアパーツも保証の対象外です）
インストール: 機械がお客様の工場に到着した後、必要に応じて当社の技術者がお客様の場所へ出向き、機械の設置とテストを行い、またお客様の従業員に機械の操作方法をトレーニングします (トレーニングの時間は従業員によって異なります)。費用 (航空券、食事、ホテル、お客様の国への移動費) はお客様の負担となり、技術者には 1 日あたり 150 米ドルを支払う必要があります。また、トレーニングのために当社の工場へお越しいただくこともできます。
アフターサービス: 機械に問題が発生した場合、当社の技術者がお客様のところへ出向き、できるだけ早く機械を修理します。費用はお客様の口座に入金されます（上記のとおり）。
