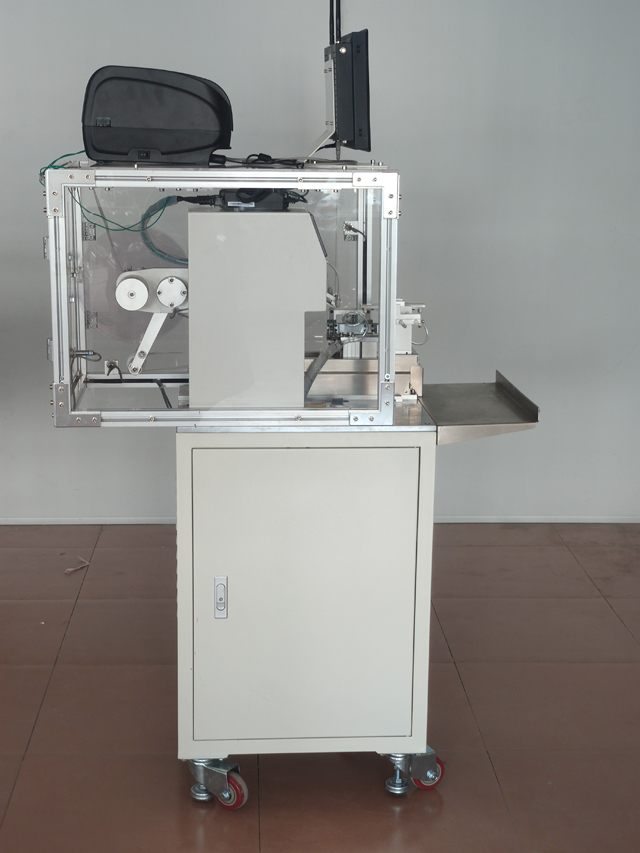

- モデル: VK-T807
- ラベル精度: ±0.2mm;
- ラベリング速度: 1500-1800個/時間
- 小径ワイヤタイプ: 速度 2000p Pcs/H
- 適用製品サイズ: 基本タイプ: 直径: 6~15mm
- 小径タイプ：1〜5mm
- 大口径タイプ：15mm以上はカスタマイズが必要
- 適用ラベルサイズ: 長さ: 25~210mm この範囲外の製品はカスタマイズが必要 幅: 10~65mm
- 全体のサイズ: 850*650*1300 長さ×幅×高さ、長いラベルにより幅寸法が大きくなります。
- 適切な電源: 220V/50Hz;
- 総重量: 128kg。

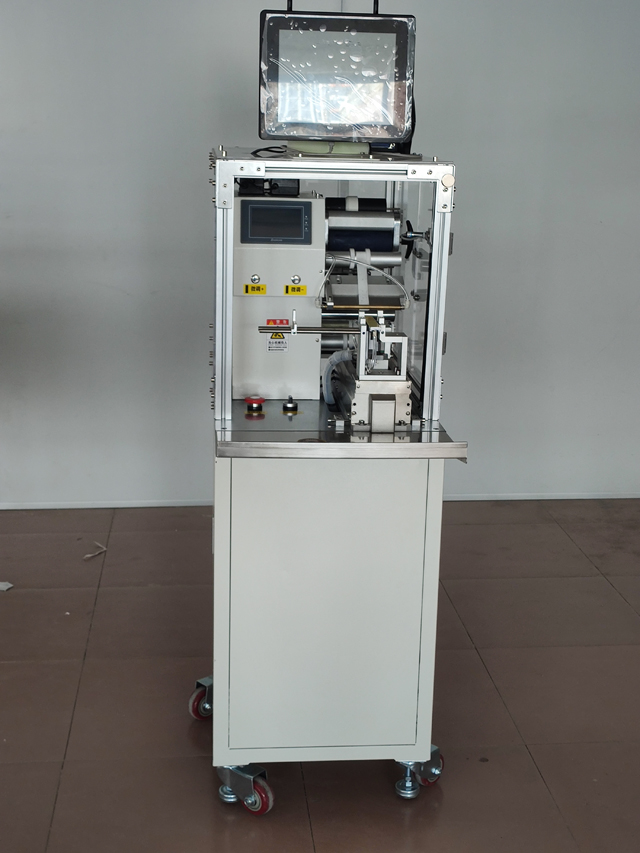

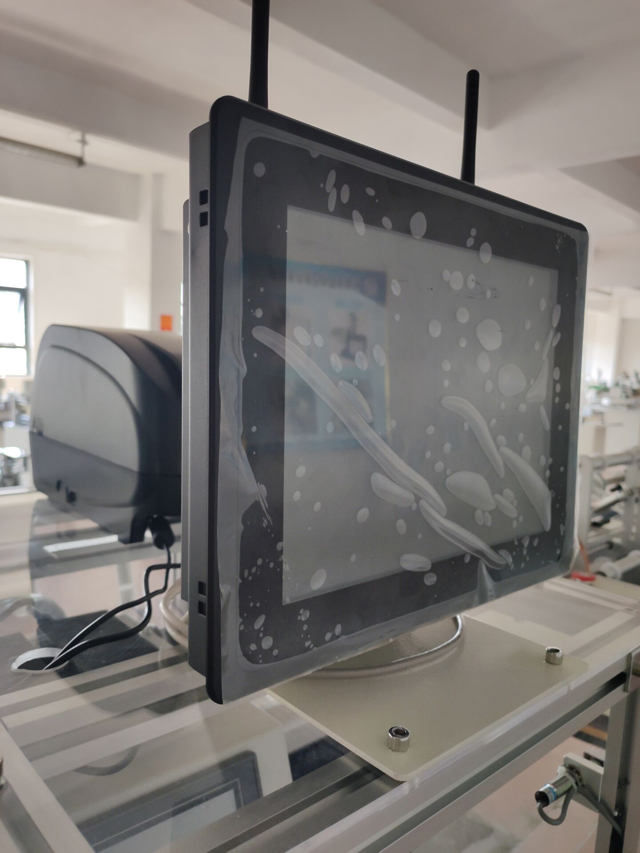

- リアルタイム プリンター付き QR コーダー
標準モデルの技術パラメータ、その他の特別な要件および機能はカスタマイズできます。

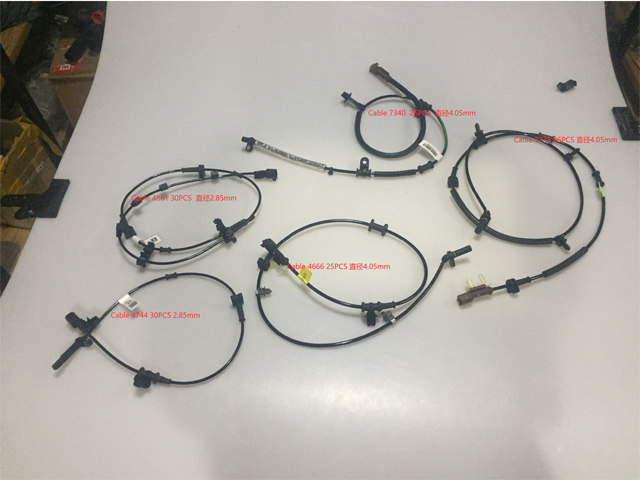

電力線、コンピュータ周辺機器ケーブル、電子センサーケーブル、ヘッドフォンケーブル、電力線、光ファイバー線、ケーブル線、パイプケーブル、USBケーブル、ファックス/プリンターのケーブルなど、あらゆる種類のワイヤーやケーブルの折りたたみラベルに適用できます。
幅広い製品サイズに適用でき、さまざまな製品の調整や交換が簡単です。
操作プロセス:
基本原則: センサーは通過する製品を検知し、信号をラベル付け制御システムに返します。信号はPLC処理によって処理され、適切なタイミングでラベルが事前に設定された製品位置に送られます。製品がカバー機構を通過すると、ラベルは完全にカバーされ、ラベル付け動作が完了します。
手順： 商品を装着 -> 商品検出（自動） -> ラベル付け（自動） -> カバー（自動） -> ラベル付けされた商品を回収。
特徴
幅広い用途、さまざまな仕様の製品に適しています。
使いやすく、調整範囲が広く、さまざまな仕様の製品にラベルを付けることができます。

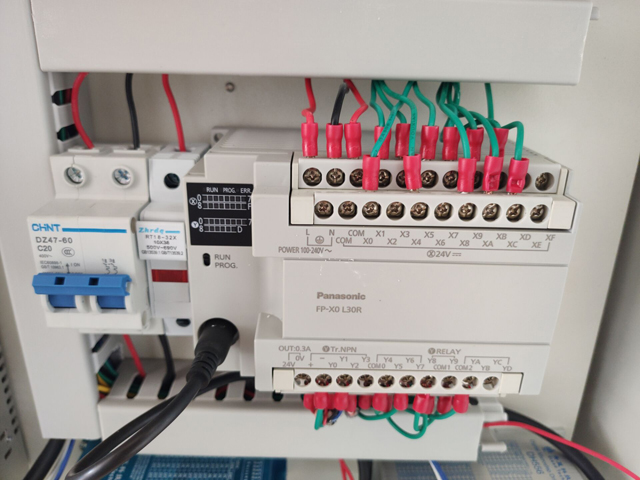

安定性が高く、先進的な電子制御システムはパナソニックPLCドイツラベル電気眼で構成され、機器は7×24時間稼働をサポートします。
適用範囲:
適用ラベル: 粘着ラベル/フィルム、電子監視コード、バーコードなど。
用途: 電線・ケーブル、幅広、多仕様、高精度折りたたみラベル製品。
適用業界: 電子機器、電線、ケーブルなどの業界で広く使用されています。
用途: 電線ラベル、コンピュータ周辺機器ラベル、USB ケーブルなど。
折りたたみ装置は調整可能で、非製品範囲は顧客のサンプルに応じてカスタマイズできます。
ラベリングマシンの操作方法は？
操作前に、電源電圧（AC220V）、空気圧4〜6kgf、外部電源の確実な接地を確認してください。
電源。
シャーシの冷却穴を塞がないでください。
専門技術者以外の者がシャーシを開けることは固く禁じられています。
機器を操作する際、身体が接触する動作範囲は厳禁です。
機器が故障した場合は、まず電源スイッチを閉じ、通電によるメンテナンスは固く禁止してください。
この機械はワイヤーハーネスや丸棒の折り曲げやラベル貼り作業に使用します。

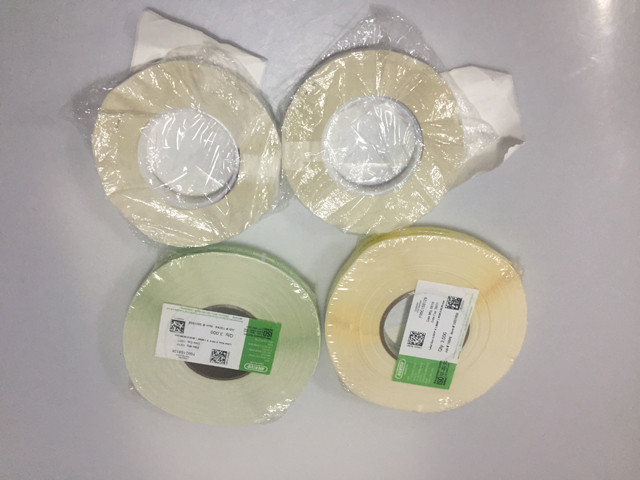

適用ラベルパラメータ：ラベルロールの内径76mm、外径最大240mm（その他の仕様は固定する必要があります）。ラベル素材：PVC、PET、布、紙など。ラベル仕様：特定の機械による
ラベル精度: = 0.2mm;
処理能力: 1500 個/時;
外寸：630*740*1040 mm（長さ*幅*高さ）
機械重量：約86kg
適用可能なワイヤーハーネス：特定の機械に応じて
操作説明
インストール:
デバイスを必要な設置位置に移動します。
ユニバーサルホイールブレーキを踏みつけ、ユニバーサルホイールを固定して滑らかになるようにしました。

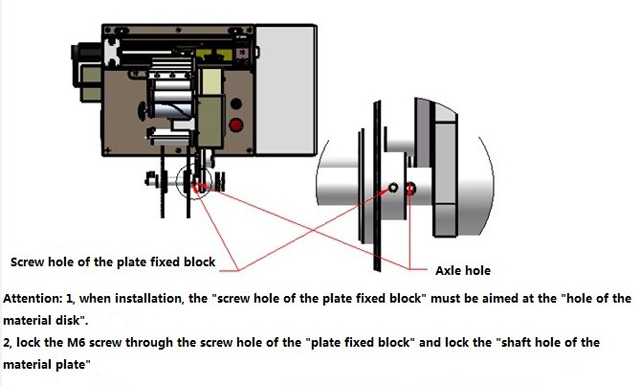

ラベルバッフルプレート：取り付ける際は、「ディスク固定ブロックのネジ穴」を「材料軸穴」に固定し、M6ネジを材料固定ブロックのネジ穴に通して、材料トレイの軸穴にロックする必要があります。

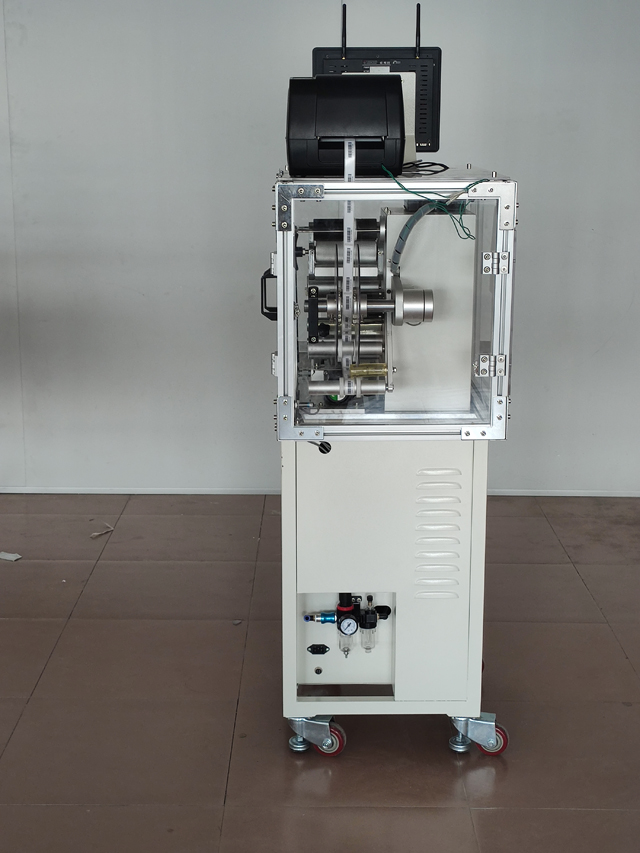

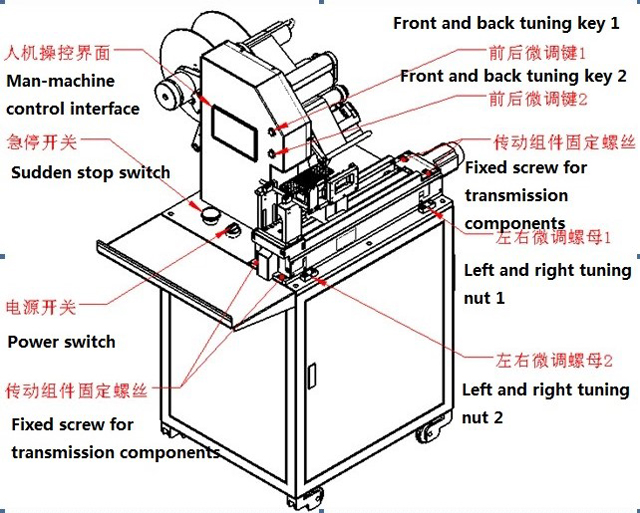

機器の外観、重要な部品、マンマシン制御インターフェース

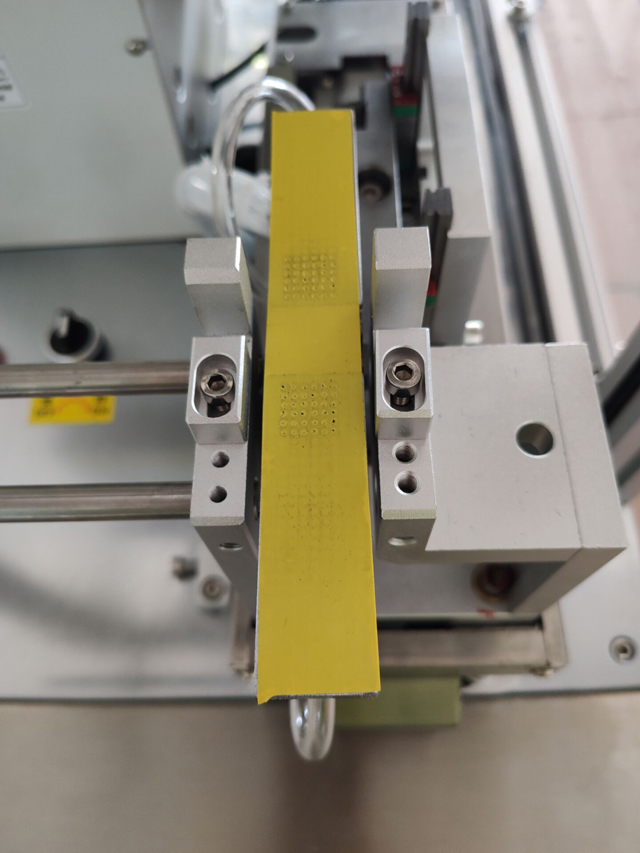

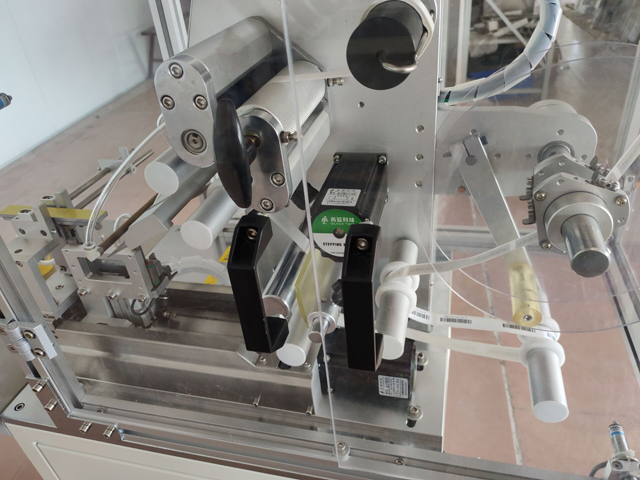

重要な部分。

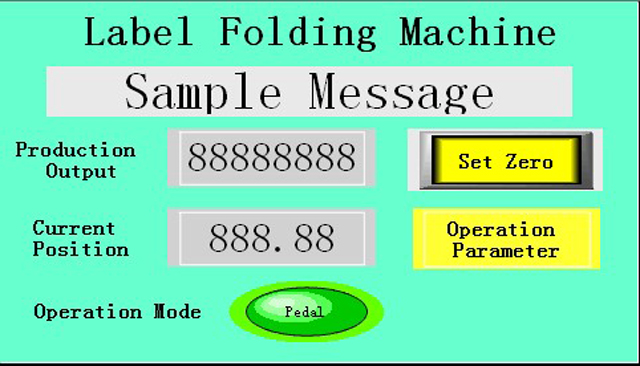

メイン画像。
出力: 容量カウント、「出力ゼロ」キーを押してゼロにします。
現在位置：ラベル伝送モジュールのスライドモードのリアルタイム位置距離表示、単位はmm。
動作モードは「自動」と「足踏み」の2種類。

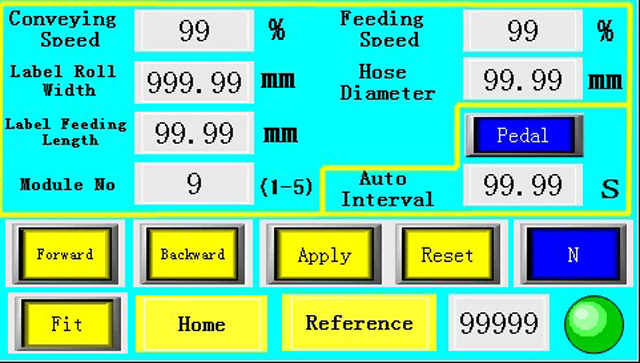

ユーザーパラメータ
標準ボード速度: インジケータボードの動作速度。0～100% の範囲で調整されます。
マーク速度: ストリッパープレートから剥がされるラベルの速度を指し、0 ～ 100% の範囲で調整されます。
下紙幅：ラベル用紙の幅、単位はmm。
ワイヤ径: 単一ワイヤ径入力、フラットワイヤまたはマルチワイヤ入力で直接二重厚さに対応、mm。
マーク長さ: ストリッパプレートからのラベルの長さを制御します (単位 mm)。
前進: 「前進」キーを押すと、タグ駆動モジュールが前方にスライドします。この機能により、目標位置までの距離を調整できます。
戻る: 「戻る」キーを押すと、タグ駆動モジュールが後方にスライドします。この機能を使用すると、ラベル付けポイントの位置の距離をデバッグできます。
フィット: 「フィット」キーを押すと、ストレートエアプレートクランプシリンダーと配線ハーネス配置モジュールの上部と下部の移動シリンダーが移動します。この機能は、配線ハーネスと真空プレートクランプ間の距離をデバッグできます。
リセット: リセットボタンを押した後、ヘッダーをゼロに戻します。
電気: 異なる仕様のラベルベース紙を交換した後、電気キーを長押しすると、システムが自動的にラベルと底紙の浸透を学習します。
操作方法:

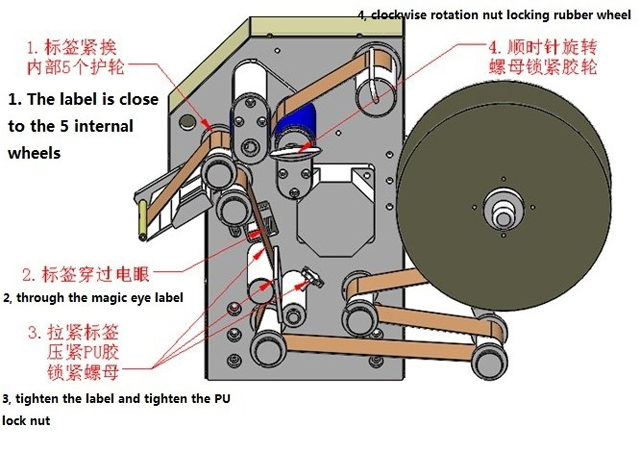

ラベルが取り付けられており、ラベルは以下のようにストリッパーモジュールに取り付けられています。
電源スイッチを時計回りに回して電源を入れます。停止キーを押して時計回りに回転させます。
切替調整機

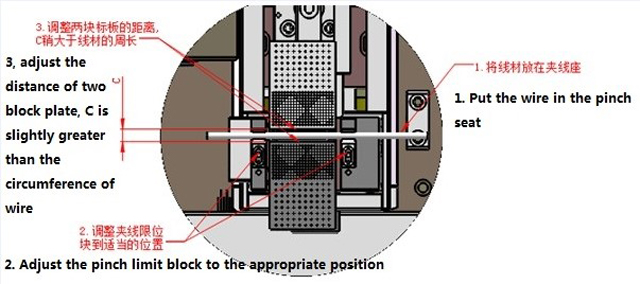

ワイヤーの直径、調整、接続シート、プレート間の距離に応じて、次の図のように
図3の下紙の幅に下紙の幅を入力し、ワイヤの直径にワイヤの直径を入力します。

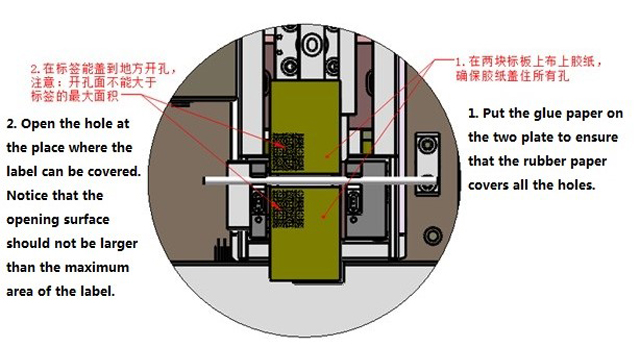

粘着テープと開口部

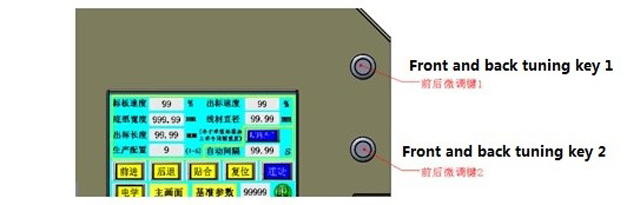

生産工程で、ラベルの前後が揃っていない場合は、「下紙幅」欄で直接調整できます。また、「前後微調整キー「1」前後微調整キー「2」を動かして調整することもできます。1回動かすごとに0.1mmずつ変化します。
ラベル左右調整機

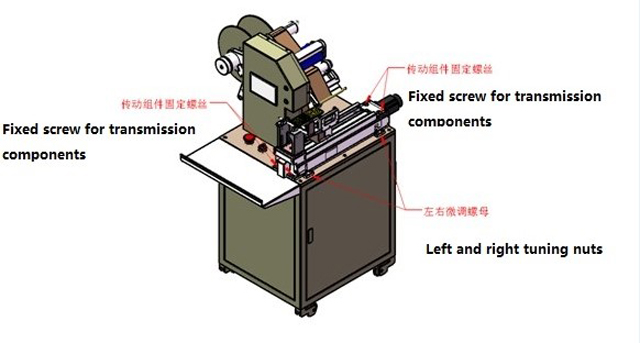

ラベルが折れ曲がっている場合、左右が揃っていない場合は、4 つの伝達部品を緩めてから、ラベルのずれ方向と程度に応じて左右のトリミングナットを調整する必要があります。最後に、4 つの伝達部品をロックする必要があります。
メンテナンスとメンテナンス
圧迫は厳禁、常に清潔に保ってください。
機械に適時に給油するため、標準プレートのアクティブ位置を月に 1 回追加します。潤滑油タイミング チェック セパレーター カップがある場合は、適時に補充します。
機械の各部の同期ベルトの摩耗を3か月間チェック
ラベリングマシンのランダム付属物リスト
- 内六角板 1.5mm
- 内六角板 2.0mm
- 内六角板 2.5mm
- 内六角板 3.0mm
- 内六角板 4.0mm
- 内六角板 5.0mm
- 内六角板 6.0mm
- 内六角板 8.0mm
- 電源ライン 220v*2.5m
- ペダルスイッチ
- 気管 8パーセント *3m

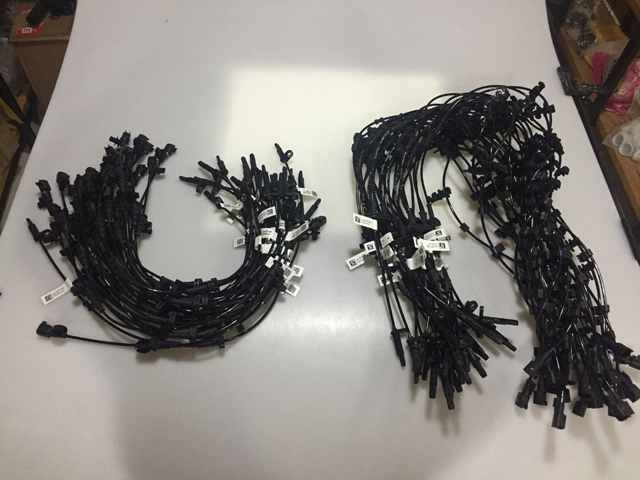

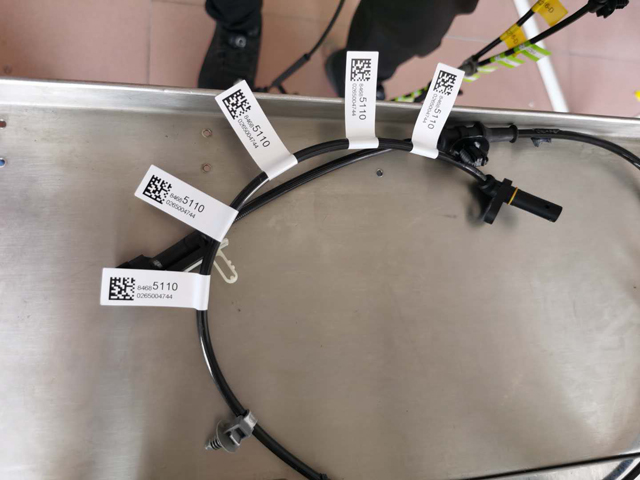

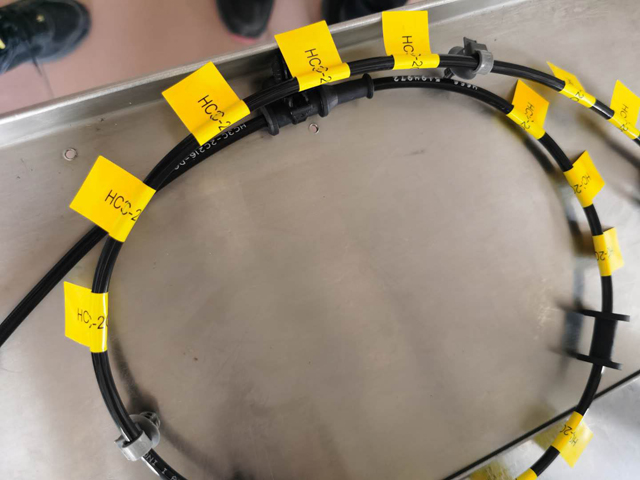

完成したラベル印刷サンプル
