- モデル: VK-MFC
- 充填量：1ml～150ml
- 充填ノズル：4セット
- キャッピングヘッド: 4個
- 重量: 約750k
- 電源: 220V 50Hz
- 消費電力: 1.95kw
- 空気圧: 4-7kgf/cm2
- 処理能力: 約50〜60個/分
- 全体寸法: 3700mm*3200mm*1750mm

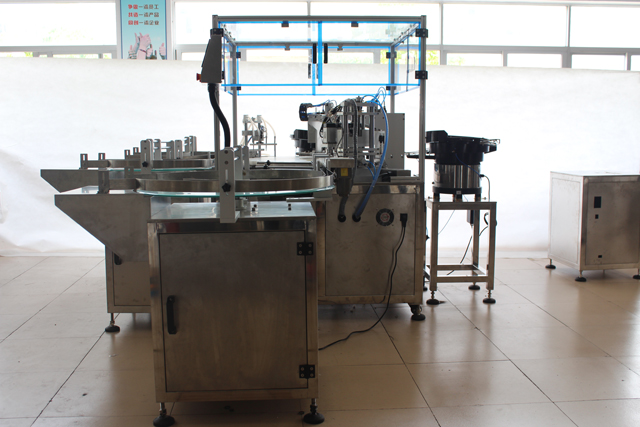

スマート自動小瓶エッセンシャル オイル、ココナッツ オイル液体サーボ駆動ピストン/蠕動ポンプ充填機は、充填量に応じて、1 分あたり 30 ～ 40 回の液体製品の充填が可能です。10 ～ 100 ml のバイアルに簡単に調整できます。4 つのノズル充填ステーションは蠕動ポンプを採用しており、オイル、香水、シロップなどのさまざまな粘性液体材料に特に適しています。サーボ モーター システムによって駆動され、±1% の高精度で充填します。挿入ステーションには、直径 10 ～ 50 mm のキャップ用の振動ボウル フィードを備えた密閉キャビネットが含まれています。ボトルがなく、充填、挿入、キャッピングも不要です。

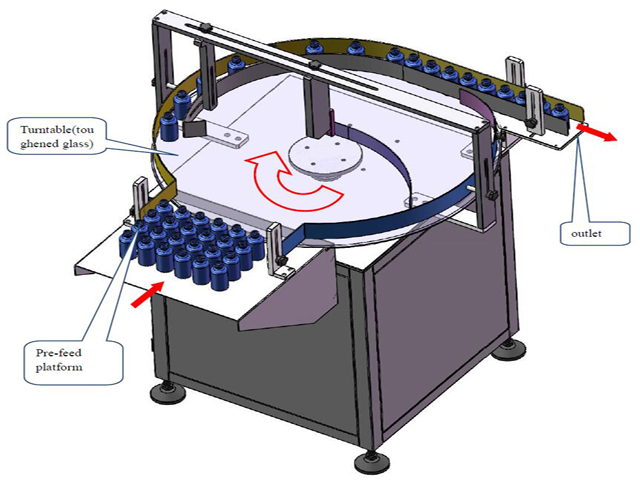

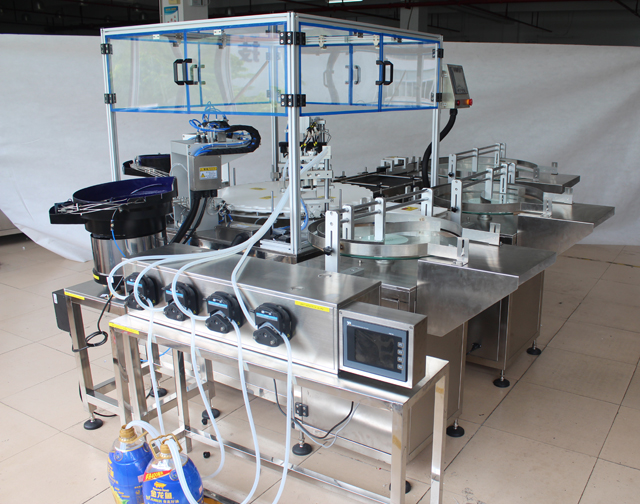

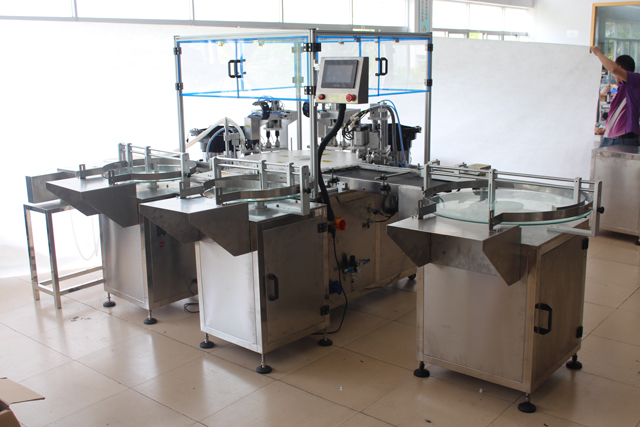

インフィードおよびアウトフィードロータリーテーブルを備えた実際の充填キャッピングラベリングライン

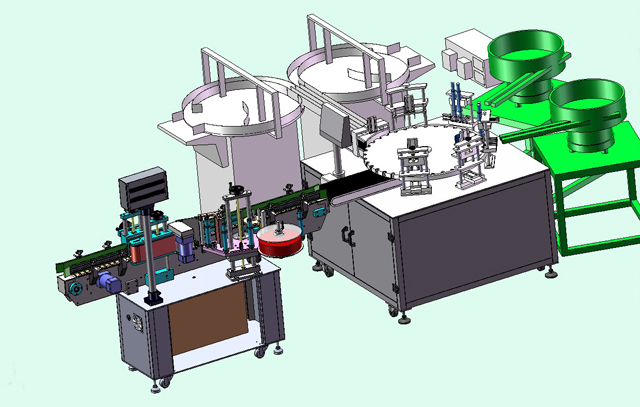

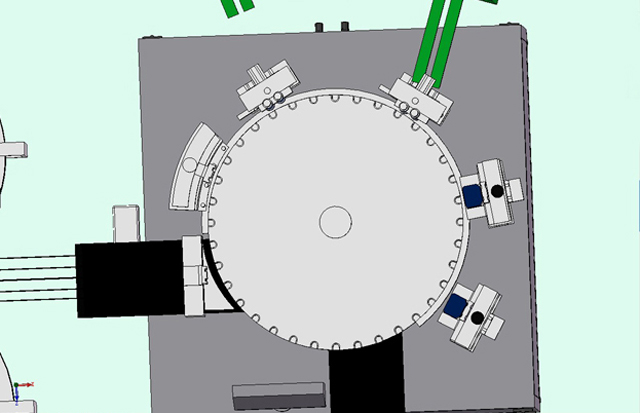

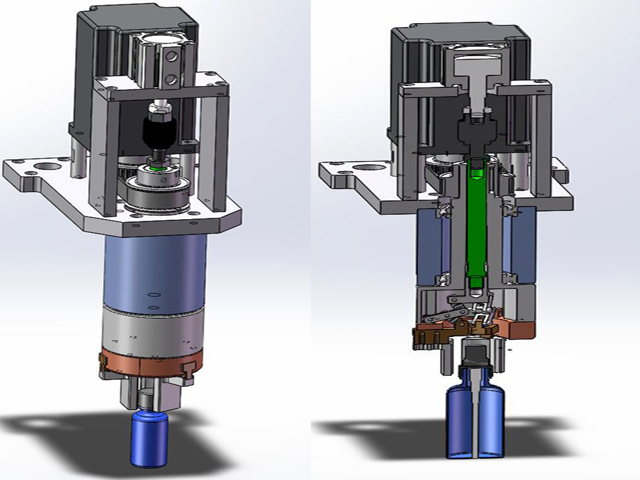

描画
エッセンシャル オイルとエキスは、通常、小型のガラス瓶で販売される高価値で低粘度の製品です。ペリスタルティック マシンは、小さな充填サイズを正確に実現し、清掃が簡単で、同じ充填機で異なる製品を充填しても相互汚染が発生しないため、これらの製品に最適です。

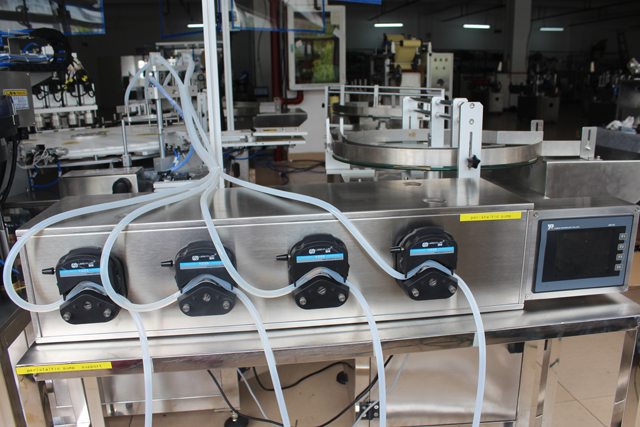

液体に触れるのはシリコンまたはその他の不活性特殊ポリマー材料でできた蠕動チューブだけなので、相互汚染は避けられます。このチューブは安価で、簡単に洗浄でき、特定の液体専用にしたり、使用後に捨てたりすることができます。この機械で選択するチューブのサイズは、必要な充填サイズと精度によって決まります。使用するチューブの直径が小さいほど、精度は高くなりますが、充填速度は遅くなります。このため、この機械は高精度が求められる少量充填に最適です。1 リットルを超える大容量の充填は、充填サイクル時間が長くなる可能性があるため、通常、このタイプの機械では充填されません。しかし、一般的な充填サイズである 5 ～ 10 ml の場合、これも理想的な機械です。高価な製品の無駄がほとんどないため、蠕動充填機はこの業界で主流となっています。
初めて使用する前に必ずお読みください
- マシンを差し込む前に、電源スイッチが「閉じた」状態になっていることを確認し、指示に従ってください。
- 機械を長時間作動させない場合は、乾いた布で拭いてください。腐食性の洗浄剤は使用しないでください。
- 内部の電気部品の腐食やショートを防ぐため、機械の電気ボックスに液体をかけることは固く禁じられています。
- 設備梱包リストに従って、設備、材料モデル、仕様、数量が設計および製品規格の要件を満たしているかどうかを確認し、製品合格証明書を取得します。
- 機器の外観に変形、損傷、腐食がないこと、回転軸の回転が柔軟で、ガタつきがないことを確認します。
- この機械は単相 AC 110V で、電源プラグは平型 2 プラグであり、アース線付きの電源ソケットに挿入する必要があります。
概要
3 in 1 充填機は主に、医薬品、日用化学品、玩具、食品の分野で、さまざまな形状の製品の平面または曲面に自動ラベルを貼るために使用されます。高精度のラベル貼付位置を採用しているため、さまざまなサイズの製品ラベル貼付に適しています。労力を節約し、ラベル貼付の精度と一貫性を向上させます。輸入された電動アイとプログラミング コントローラーを採用してシリンダーのラベル貼付を制御します。露出部分はすべてステンレス鋼、エンジニアリング プラスチック、高強度合金アルミニウムで作られており、表面は陽極酸化処理されており、耐腐食性があり、GMP 基準に準拠しています。
技術的パラメータ
- モデル: VK-MFC
- 充填量：1ml～150ml
- 充填ノズル：4セット

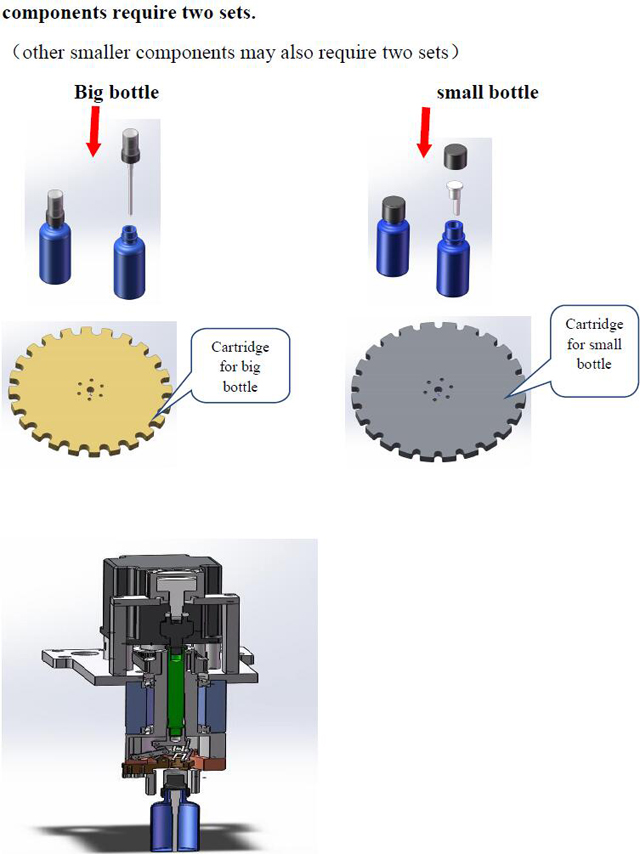

- キャッピングヘッド: 4個
- 重量: 約750k
- 電源: 220V 50Hz
- 消費電力: 1.95kw
- 空気圧: 4-7kgf/cm2
- 処理能力: 約50〜60個/分
- 全体寸法: 3700mm*3200mm*1750mm
| ライン | コンポーネント | ブランドまたは仕様 | 数量 |
| 1 | ＰＬＣ | 三菱/パナソニック | 1 |
| 2 | タッチスクリーン | ワインビュー | 1 |
| 3 | スプリッター | 70DF | 1 |
| 4 | ブレーキ付き三相モーター | 200W | 1 |
| 5 | コンベア速度モーター | 90W | 2 |
| 6 | シリンダー | エアタック/SMC | 11 |
| 7 | キャッピング86 サーボモーター | 海産物 | 1 |
| 8 | ターンテーブルモーター | 120W | 2 |
| 9 | 4ヘッド蠕動ポンプ | 1 | |
| 10 | 振動ボウルを挿入する | 2 | |
| 11 | 蛍光表示管 | エンコム | |
| 12 | センサー | キーエンス | いいえ |
| 13 | 機械キャビネットはSS304製、構造部品は酸化アルミニウム、クロムメッキロッド、SS304を採用 | ||
起動前の注意事項
- 本機は単相1100V ACを採用しています。起動前に配線が正しいか確認してください。
- 空気源が正常かどうかを確認してください。
- 機械や金型に異物がないかどうか確認してください。異物がある場合は、速やかに除去してください。
- 蠕動ポンプの取水口が完全に水の中に入っているか確認してください。
- 自動的に開始する前に、針がボトルネックと一致しているかどうか、プラグを押すことができるかどうかを確認してください。
- 充填量：1ml～150ml
- 充填ノズル：1/2/4セット
- 重量: 約550k
- 電源: 220V 50Hz
- 消費電力: 1.75kw
- 空気圧: 4-7kgf/cm2
- 処理能力: 約20〜30個/分
- 全体寸法: 3500mm*3000mm*1700mm

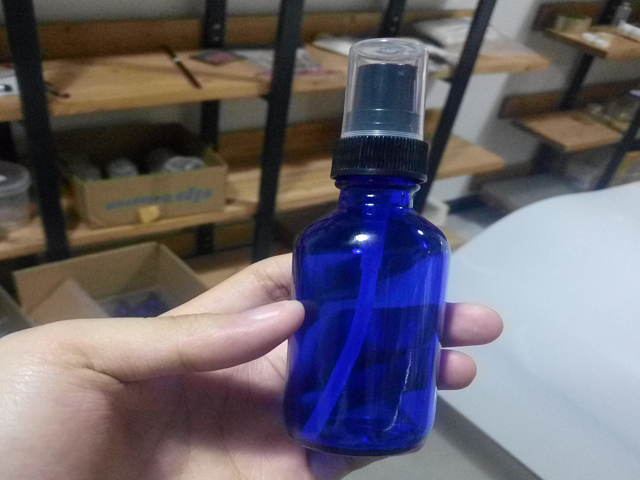

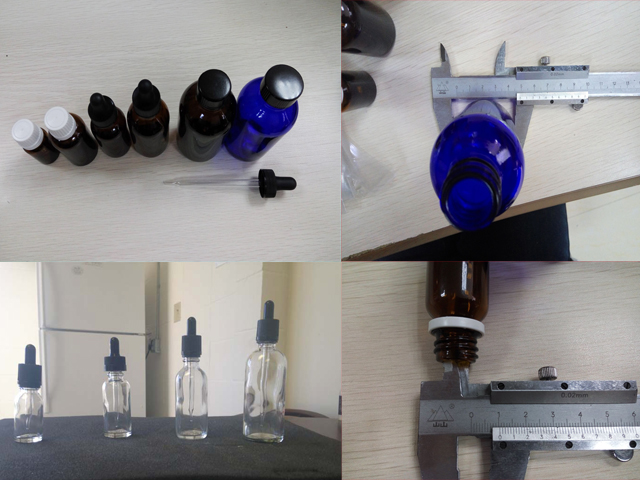

サンプル
