- モデル: VK-MFC
- 充填量:1ml~150ml
- 充填方法: 蠕動ポンプ
- 充填ノズル:2セット

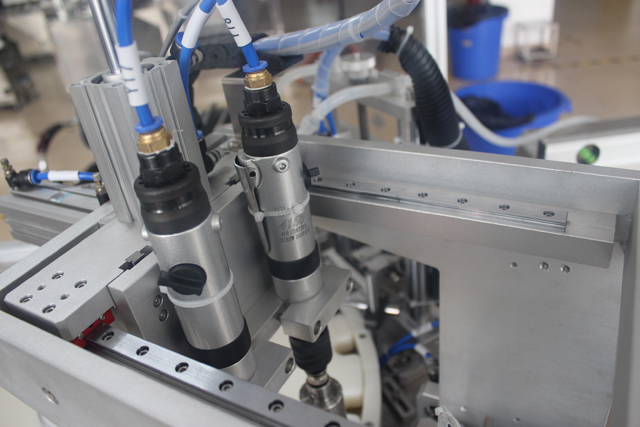

- キャッピング方法: サーボモーター2個
- 電源: 115V 60Hz
- 消費電力: 1.5kw
- アンペア: 4.3A
- 空気圧: 4-7kgf/cm2
- 処理能力: 約20〜30個/分
- 重量: 約450kg
- 全体寸法: 3500mm*3000mm*1700mm
2 in 1 充填キャッピング マシンは、主に医薬品、日用化学品、玩具、食品の分野で、さまざまな形状の製品の平面または曲面に自動ラベルを貼るために使用されます。採用された高精度のラベル貼付位置は、さまざまなサイズの製品ラベル貼付に適しています。労力を節約し、ラベル貼付の精度と一貫性を向上させます。輸入された電動アイとプログラミング コントローラーがシリンダー ラベルの制御に採用されています。露出部分はすべてステンレス鋼、エンジニアリング プラスチック、高強度合金アルミニウムで作られており、表面は陽極酸化処理されており、耐腐食性があり、GMP 標準に準拠しています。
優れた充填機とは、生産量を最大化し、切り替えを簡素化する機械です。当社は、香水、エッセンシャル オイル、電子液体、栄養オイル、その他の日常的に使用する液体材料を充填する小瓶用の計量機械を開発してきました。
充填ラインと関連機械の設計方法は、以下の 5 つのポイントに従います。
製品は王様
特定の充填機を選ぶときは、まず液体製品の正確な特性を知ることから始めるのが良いでしょう。自由に流れる液体ですか? この場合は、サイクルごとに同じ量の製品が供給される時間指定フロー充填機の方が適している可能性があります。製品の粘性が高ければどうでしょうか? その場合は、容積式液体充填機が適している可能性があります。
製品と容器の多様性
工場で包装される製品の種類が多岐にわたるため、複数のコンセプトに対応できる充填機を求める加工業者が増えています。機器プロバイダーはこれを理解していますが、まだ万能薬を提供することはできないかもしれません。
顧客は、新しい充填装置がより汎用性が高く、さまざまな製品を幅広く取り扱えることを求めています。さらに、充填ノズルは特定の用途向けに設計されており、簡単に交換できます。
正確性と効率性
容器に適切に充填することは、製品の品質を確保し、粗悪品をコントロールするための重要な要素の 1 つです。充填不足のボトルは、良くても消費者の苦情につながり、最悪の場合、会社が訴訟を起こす可能性があります。一方、充填過剰はコストがかかり、無駄が多くなります。つまり、充填者は正確で、長年にわたって一貫してその正確さを維持する必要があります。
衛生設計による切り替え時間の最小化
多くの加工業者が充填する製品の種類を増やしているため、洗浄と切り替え時間の最小化が引き続き大きな焦点となっています。自動洗浄 (CIP) 機能を備えた充填機は、洗浄プロセスを高速化する方法として長い間認識されてきました。
オペレータインタラクション
充填機は自動化の傾向が強まっていますが、機器はオペレーターにとって使いやすいものでなければなりません。使いやすく読みやすいパネルを備えた直感的なヒューマンマシンインターフェース (HMI) の設計に、より多くの注意が払われています。
5 つのポイントを考慮して 1 台の機械を設計した当社のモデル VK-MFC 植物油充填キャッピング ラベリング ラインは、栄養油の充填に特に適しています。

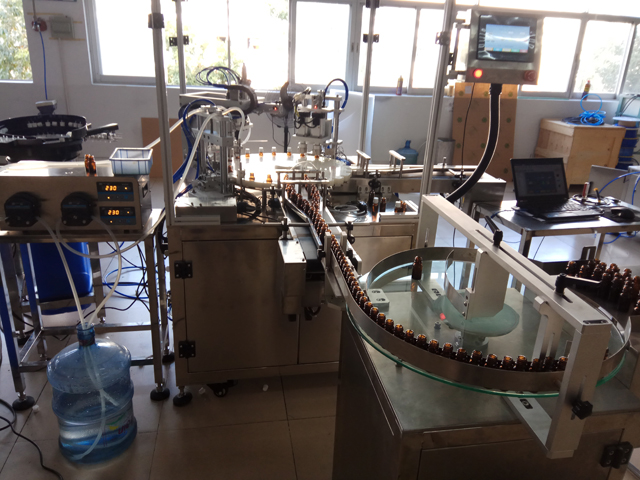

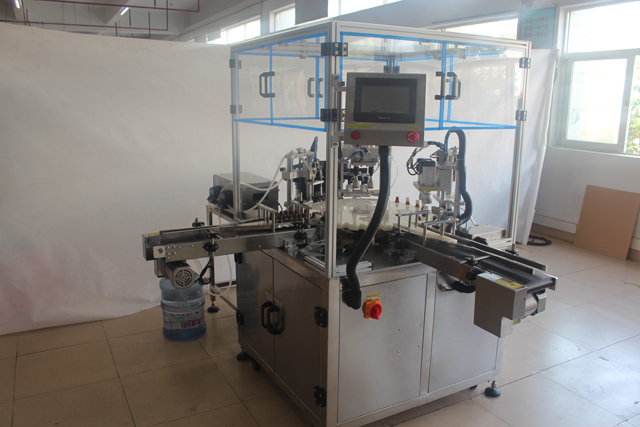

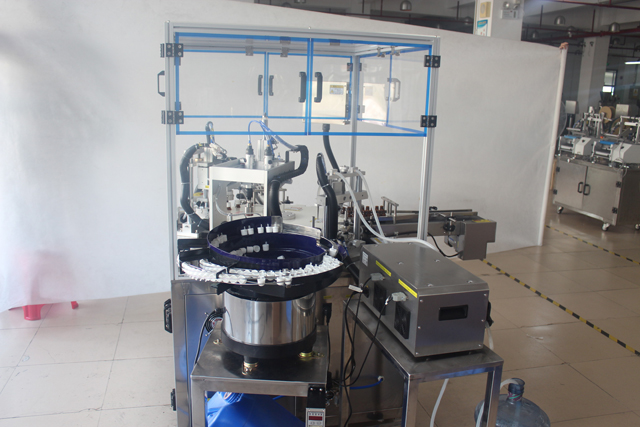

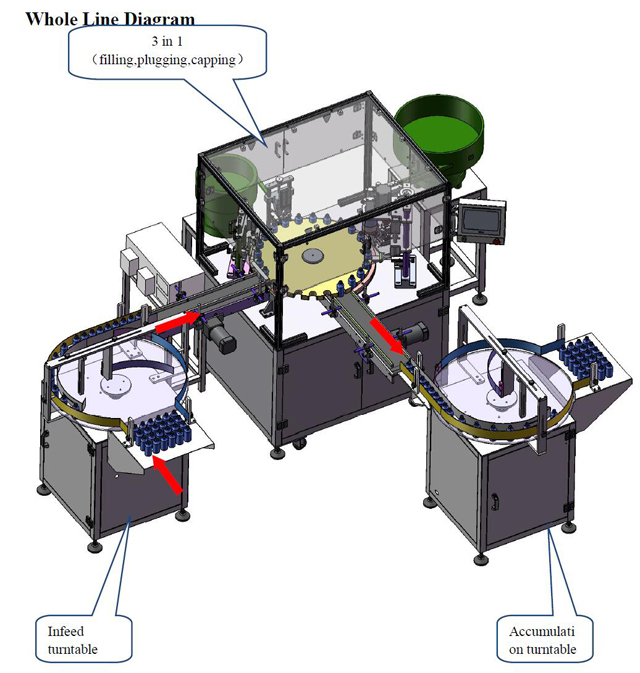

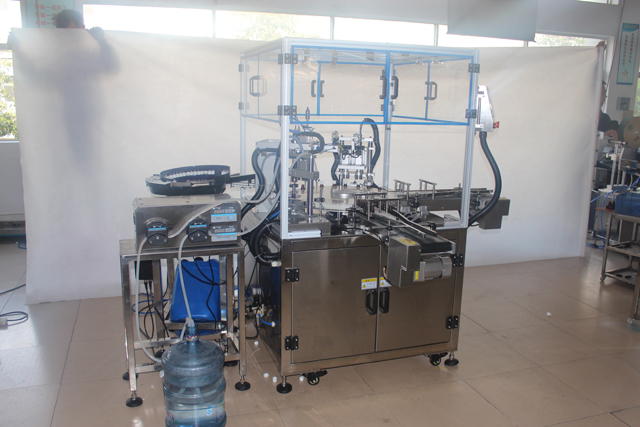

実際の充填キャップラベリングライン:

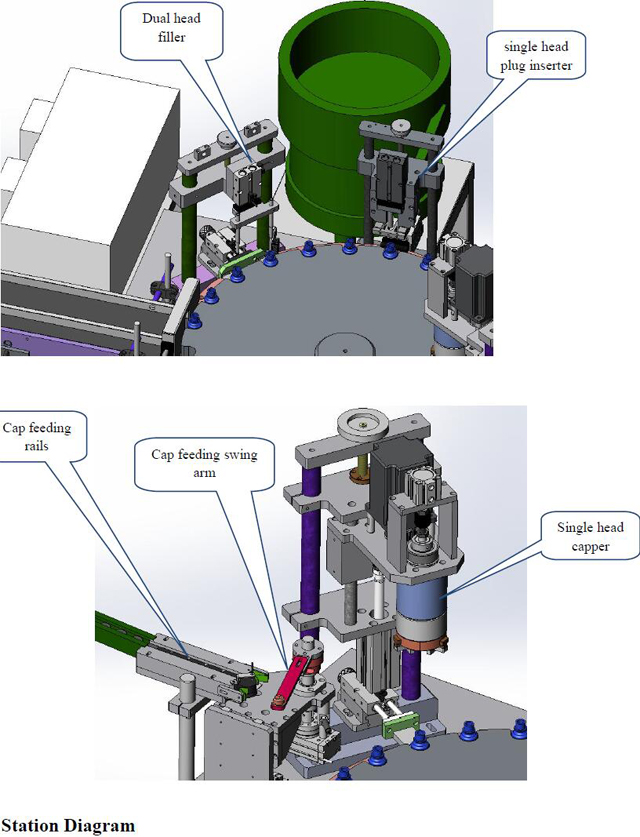

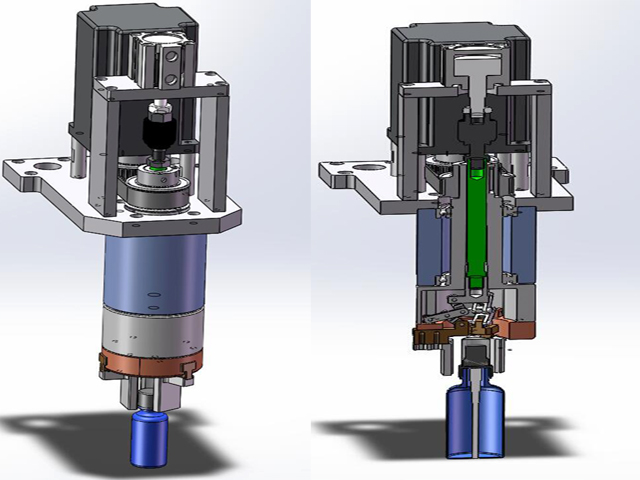

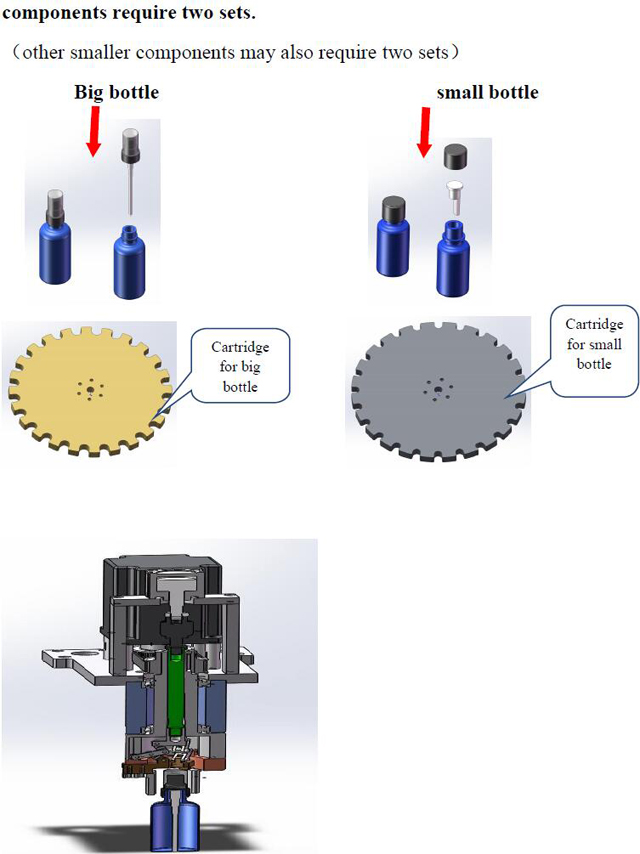

描画

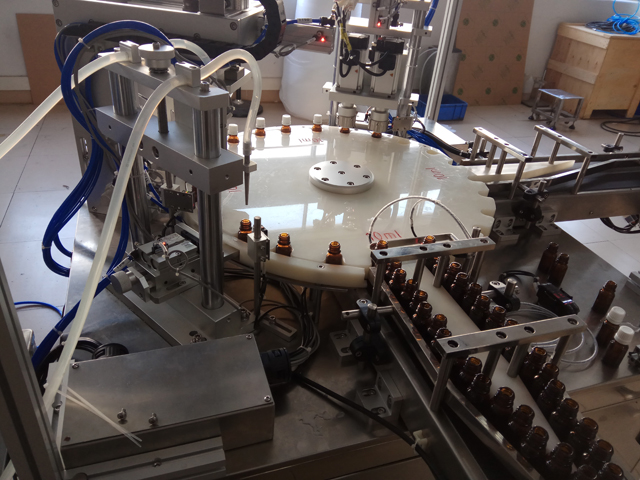

エッセンシャル オイルとエキスは、通常、小型のガラス瓶で販売される高価値で低粘度の製品です。ペリスタルティック マシンは、小さな充填サイズを正確に実現し、清掃が簡単で、同じ充填機で異なる製品を充填しても相互汚染が発生しないため、これらの製品に最適です。
液体に触れるのはシリコンまたはその他の不活性特殊ポリマー材料でできた蠕動チューブだけなので、相互汚染は避けられます。このチューブは安価で、簡単に洗浄でき、特定の液体専用にしたり、使用後に捨てたりすることができます。この機械で選択するチューブのサイズは、必要な充填サイズと精度によって決まります。使用するチューブの直径が小さいほど、精度は高くなりますが、充填速度は遅くなります。このため、この機械は高精度が求められる少量充填に最適です。1 リットルを超える大容量の充填は、充填サイクル時間が長くなる可能性があるため、通常、このタイプの機械では充填されません。しかし、一般的な充填サイズである 5 ~ 10 ml の場合、これも理想的な機械です。高価な製品の無駄がほとんどないため、蠕動充填機はこの業界で主流となっています。
初めて使用する前に必ずお読みください
1:機械を差し込む前に、電源スイッチが【閉】の状態になっていることを確認してから、指示に従ってください。
2: 機械を長時間使用しない場合は、乾いた布で拭いてください。腐食性の洗浄剤は使用しないでください。
3: 内部の電気部品の腐食やショートを防ぐため、機械の電気ボックスに液体を吹き込むことは固く禁じられています。
4:設備梱包リストに従って、設備、材料モデル、仕様、数量が設計および製品規格の要件を満たしているかどうかを確認し、製品合格証明書を取得します。
5: 機器の外観に変形、損傷、腐食がないこと、回転軸の回転が柔軟で、ガタつきがないことを確認します。
6: この機械は単相 AC 110V で、電源プラグは平型 2 プラグであり、アース線付きの電源ソケットに挿入する必要があります。
技術的パラメータ
- モデル: VK-MFC
- 充填量:1ml~150ml
- 充填方法: 蠕動ポンプ
- 充填ノズル:2セット
- キャッピング方法: サーボモーター2個
- 電源: 115V 60Hz
- 消費電力: 1.5kw
- アンペア: 4.3A
- 空気圧: 4-7kgf/cm2
- 処理能力: 約20〜30個/分
- 重量: 約450kg

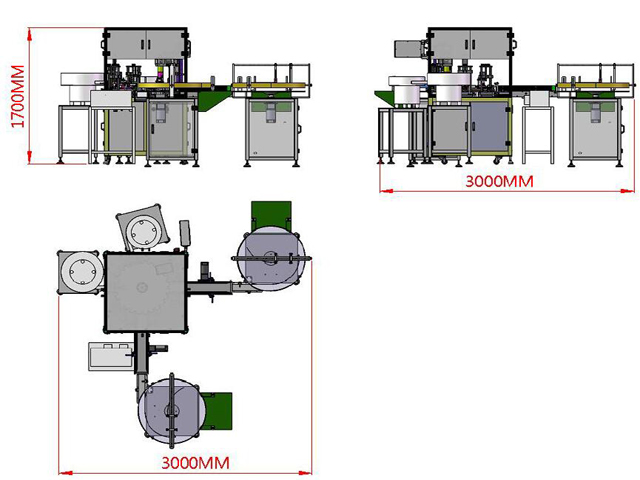

- 全体寸法: 3500mm*3000mm*1700mm
いいえ。 | コンポーネント | ブランドまたは仕様 | 数量 |
1 | PLC | 三菱/パナソニック | 1 |
2 | タッチスクリーン | ワインビュー | 1 |
3 | スプリッター | 70DF | 1 |
4 | ブレーキ付き三相モーター | 200W | 1 |
5 | コンベア速度モーター | 90W | 2 |
6 | シリンダー | エアタック/SMC | 11 |
7 | キャッピング86ステップモーター | 海産物 | 1 |
8 | ターンテーブルモーター | 120W | 2 |
9 | デュアルヘッドペリスタルティックポンプ | 1 | |
10 | 振動ボウルを挿入する | 1 | |
11 | 蛍光表示管 | エンコム | |
12 | センサー | キーエンス | いいえ |
13 | 機械キャビネットはSS304製、構造部品は酸化アルミニウム、クロムメッキロッド、SS304を採用 |

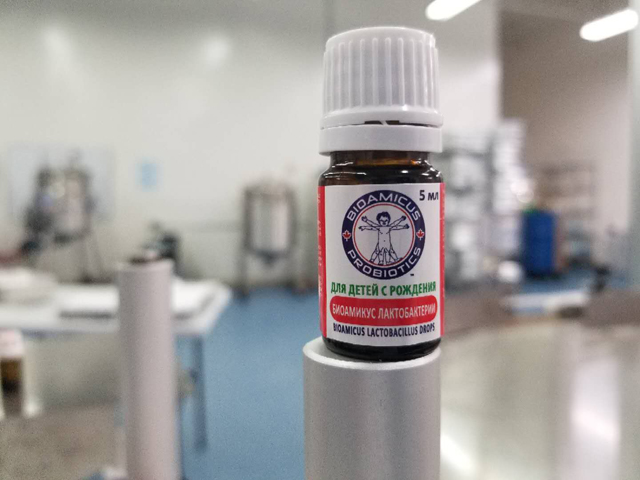

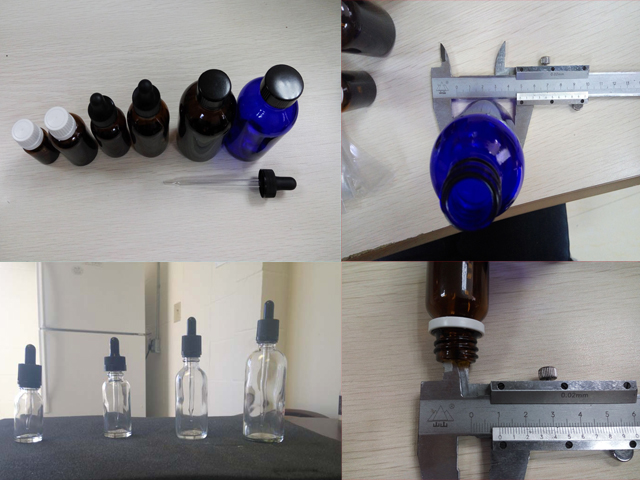

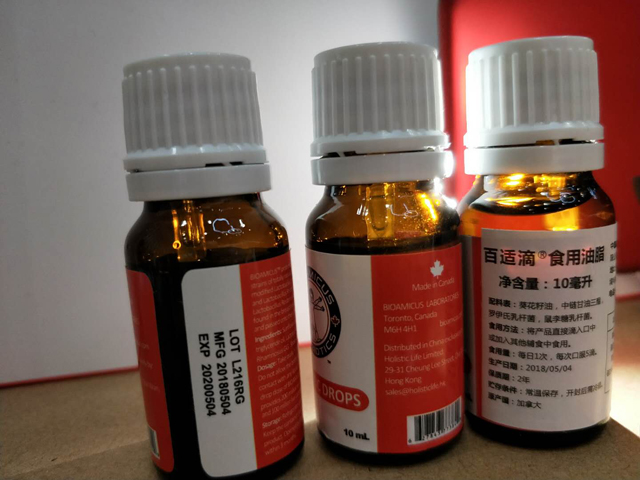

エッセンシャルリキッドボトルサンプルと発送用木箱梱包

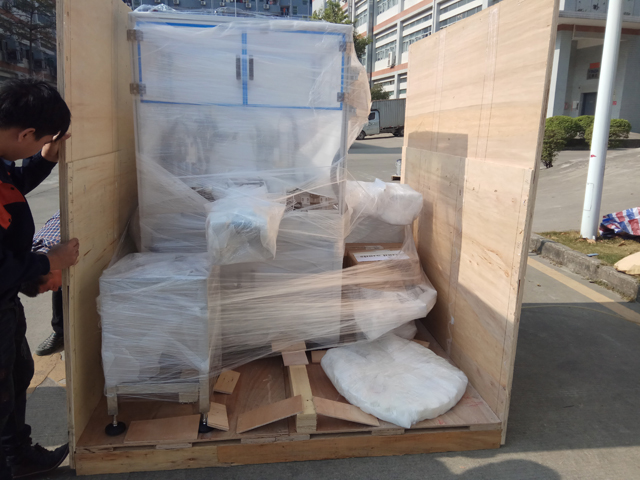

機械のメンテナンスは海上輸送前にきれいにして木箱に梱包します。
