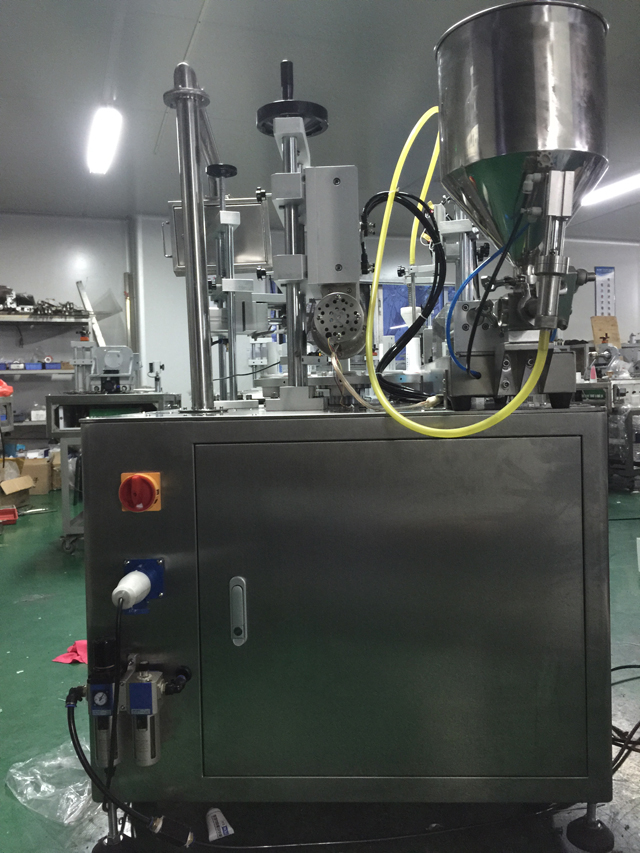

プラスチックラミネートチューブ充填超音波シール機半自動

• モデル: VK-TFS-006U チューブ充填超音波シール機
• 圧縮空気圧力: 0.4-0.6MPA 消費量: 0.3M3/分
• 作業範囲：充填量：Aタイプ5〜15ML Bタイプ：10〜75ML Cタイプ：20〜150ML Dタイプ：50〜300ML Eタイプ：100〜500ML Fタイプ：200〜1000ML
• 生産能力：20〜30回/分
• 充填精度: エラー <2%
• テーブルの高さ調節可能: 100MM

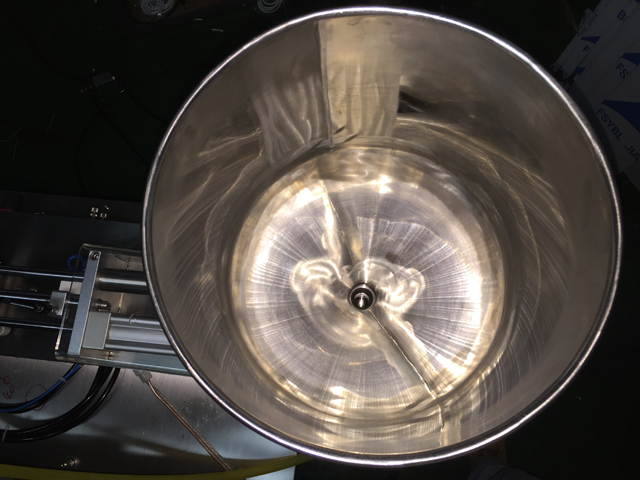

• タンク容量: 20L、30L、40L、50L
• 容器の直径を充填：材料の粘度と充填量に応じて設定

ビデオを見る

ステンレス製のプラスチック複合チューブ充填およびシール機。ボタンを使用して作業プロセスを制御します：人工チューブ、自動回転、定量充填、自動切断、シール、テールカット、完成出口。

すべての作業はフルシリンダーストローク制御を使用しており、充填量を簡単に調整でき、充填速度も調整できます。

あらゆる種類のプラスチックおよび複合チューブの充填、シーリング、日付印刷、カットテールに適用されます。シーリングの外観がきれいで、シーリングが強く、精度が高く、安定性が良好です。

基本パラメータ

注記： 上記のパラメータは参考値です。

マシンのパラメータは継続的にアップグレードされるため、実際の差異が生じる可能性がありますので、ご了承ください。

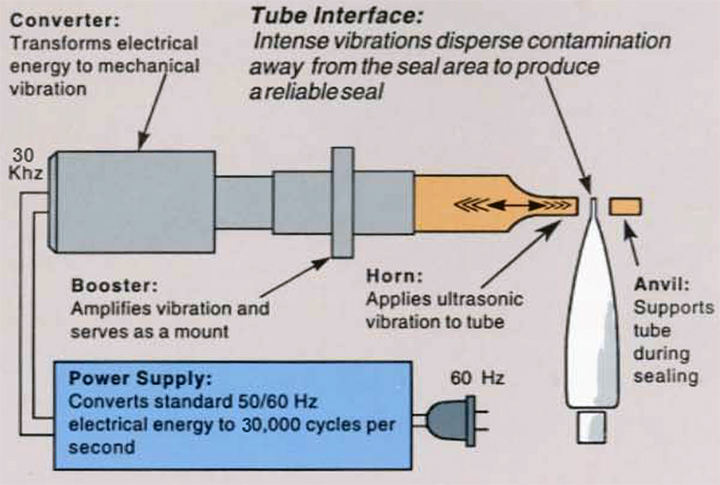

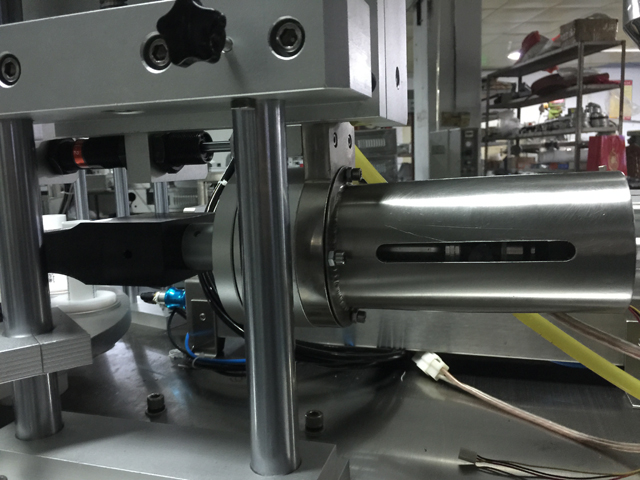

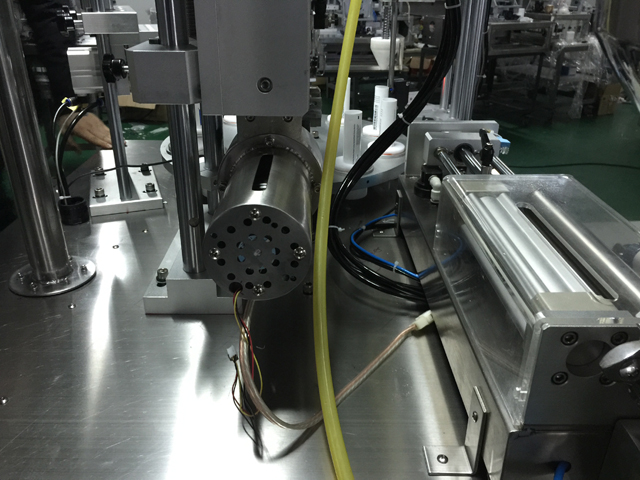

超音波シーリングの仕組み

超音波チューブ シーラーは、ほぼすべてのタイプの充填機に取り付けられるように設計されています。チューブが超音波チューブ シーリング ステーションに進められると、スイッチが閉じて溶接サイクルが開始されます。空気がシリンダーに送られ、溶接アンビルと超音波ホーンがチューブの中心線に向かって前進します。

チューブはあらかじめ設定された隙間に閉じられ、音波エネルギーを適用するために保持されます。

超音波電源装置は、50/60 Hz の電気エネルギーを受け取り、それを電力発振器を通じて毎秒 30,000 サイクルに変換します。

この高周波電気エネルギーはコンバーターに適用され、コンバーターは電流を高周波の機械的振動に変換します。

音響エネルギーにより、ホーンはチューブの端に対して毎秒 30,000 サイクルで振動します。

強力な振動によりシール部分の汚れが分散され、熱が発生して材料が接着されます。

その後、エネルギーが停止され、チューブは短時間（通常 0.05 ～ 0.150 秒）閉じられた状態になります。

その後、チューブは充填ラインの次のステーションに移動します。通常、サイクル時間はチューブの直径と材質に応じて、1 分あたり 45 ～ 80 ユニットの範囲です。

特徴

• この機械は防爆ユニットに使用できます。
• 主に水、油、ローション、ペースト状物質の定量充填に使用されます。充填のニーズに応じて、作業面のリフトを調整できます。
• 充填容量は5〜1000MLで、A、B、C、D、E、Fの6つのシリーズに分かれています。
• 給餌モード：通常重力式/自動吸引式からお選びいただけます。

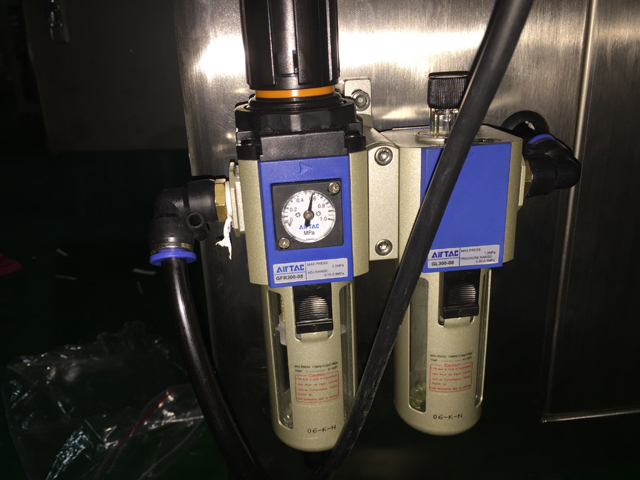

• 制御：空気圧制御。

チューブ充填シール機半自動作業場

1. 研究室

2. 連続処理ラインによる工業生産業務

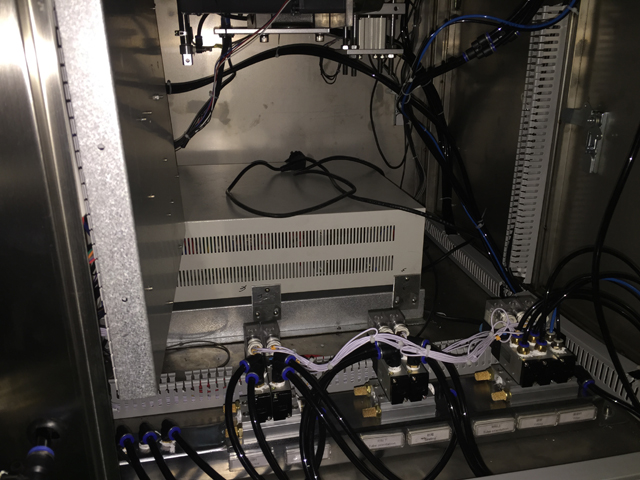

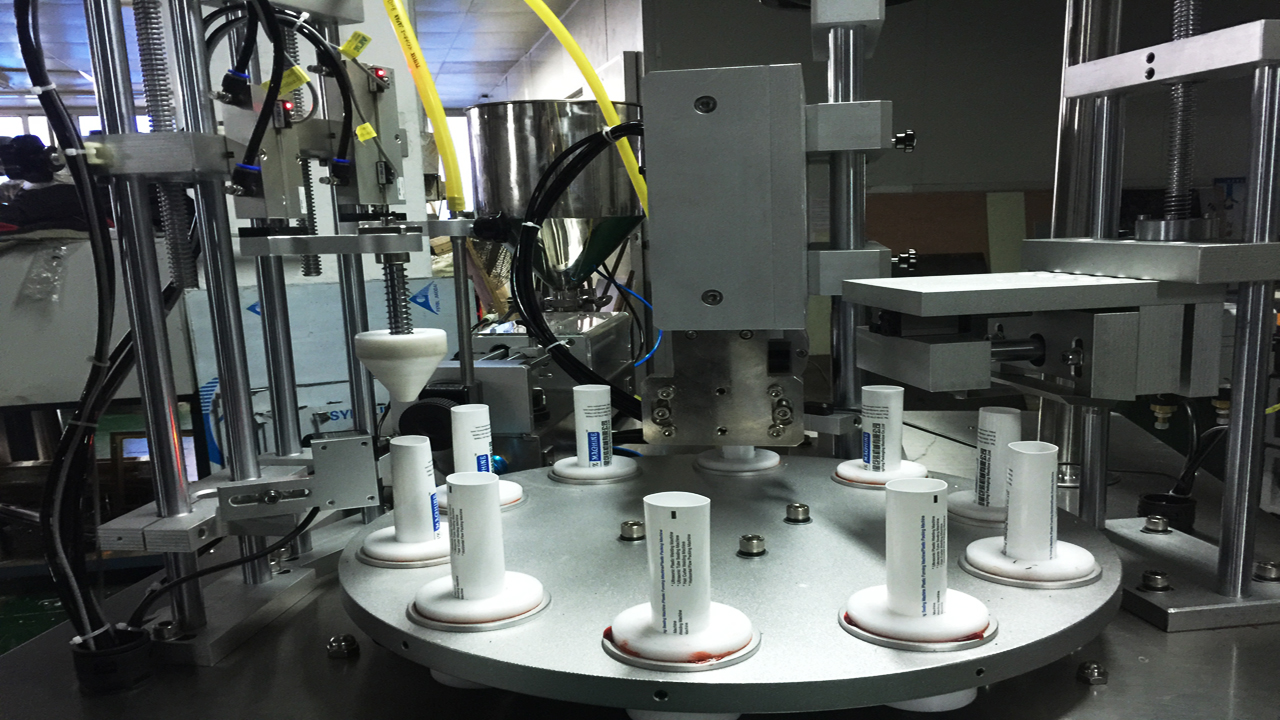

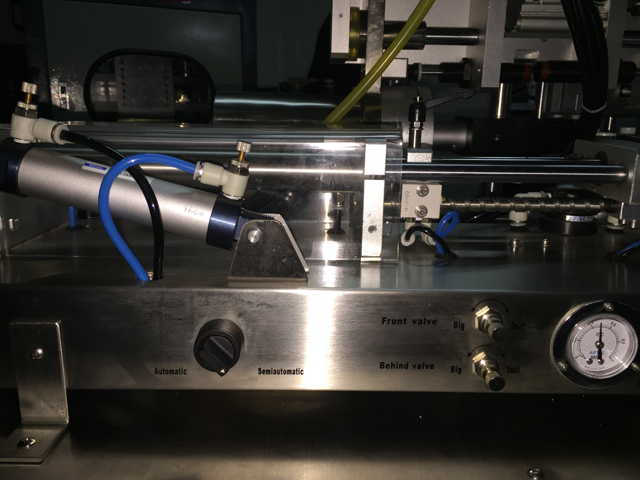

詳細な写真

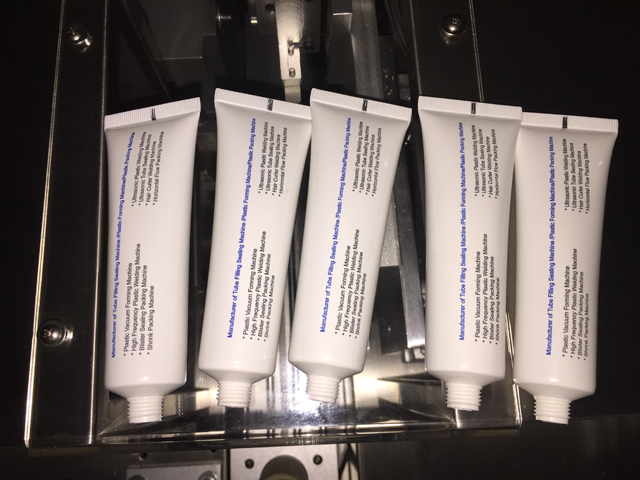

チューブサンプル

木箱包装

アフターサービス

保証： すべての機械には1年間の保証が付いています。（事故、誤用、誤用、保管中の損傷、過失、機器またはそのコンポーネントの改造による問題は保証の対象外です。また、壊れやすいスペアパーツも保証の対象外です）

インストール: 機械がお客様の工場に到着した後、必要に応じて当社の技術者がお客様の場所へ出向き、機械の設置とテストを行い、またお客様の従業員に機械の操作方法をトレーニングします (トレーニングの時間は従業員によって異なります)。費用 (航空券、食事、ホテル、お客様の国への移動費) はお客様の負担となり、技術者には 1 日あたり 150 米ドルを支払う必要があります。また、トレーニングのために当社の工場へお越しいただくこともできます。

アフターサービス: 機械に問題が発生した場合、当社の技術者がお客様のところへ出向き、できるだけ早く機械を修理します。費用はお客様の口座に入金されます（上記のとおり）。
