- モデル: VK-TFS-006U
- 電圧: 220V/50Hz/60Hz
- 生産性: 20〜30個/分
- 寸法: 1090x1250x1680mm(長さ*幅*高さ)
- 重量: 270kg
- 充填量: 10〜300ml
- チューブ径: 10～60mm
- 電力: 2.0KW -3.3KW
- 精度: ±1%
- 材質：ステンレス304
- 制御: PLC制御システム
- ディスプレイ: タッチスクリーンディスプレイ
- チューブ高さ: 2-200(mm)

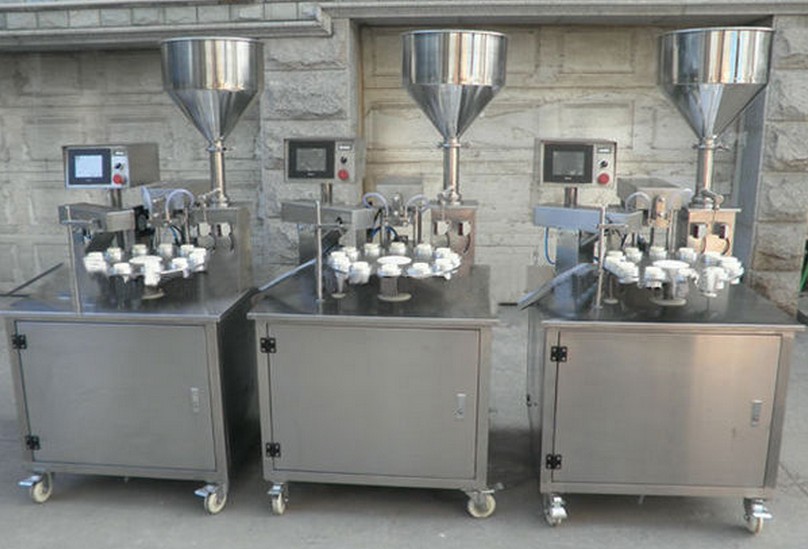

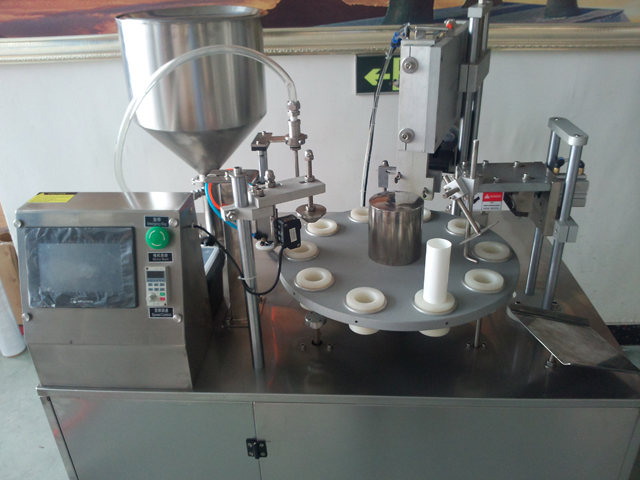

半自動充填シール機は、少量で特殊なチューブ径の製品向けに特別に設計されています。この機械は、高速充填シール機の利点を備え、高度に自動化された操作でスムーズに動作します。チューブの充填、シール、切断、日付の印刷を自動化できます。ユニークな片頭設計により、清掃が簡単です。サイズ変更がより便利になり、制御もより簡単になります。特に、医薬品クリーム、歯磨き粉、化粧品、接着剤、ケチャップ、アートパレット業界に適しています。

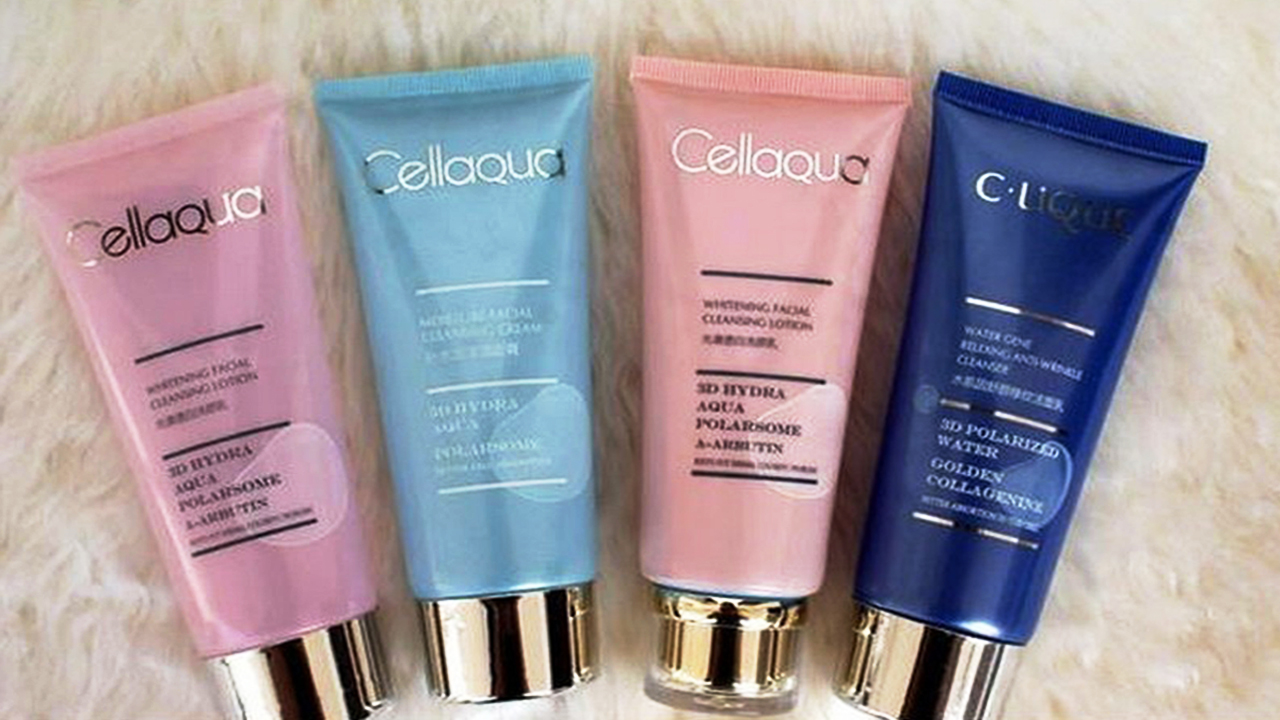

チューブサンプル
動作原理
この機械は PLC とタッチ スクリーンによって制御され、12 個の均等なステーションを使用して、プラスチック ホースを順番にチューブに通し、マークを付け、充填、密封、切断してチューブから出します。プラスチック ホースをソケットに挿入し、機能スイッチをオンにして、実行ボタンを押すと、機械は PLC 制御下で定期的な作業を開始します。ワークステーションの回転ホイールが反時計回りに回転し始め、所定の位置に置いた後に回転ホイールが停止し、次にチューブに通し、マークを付け、充填、密封、切断してチューブ本体が作業します (注: 充填および密封機構にはそれぞれ赤外線検出スイッチが装備されており、プラスチック ホースが動作するには、検出される条件が必要です)。
各作業が終了すると、各機関がリセットされます。作業サイクルの 1 つの終了時に、次の 1 つの作業サイクルがサイクルされます。作業サイクルの後、プラスチック ホースは回転しながら次のステーションに移動します。

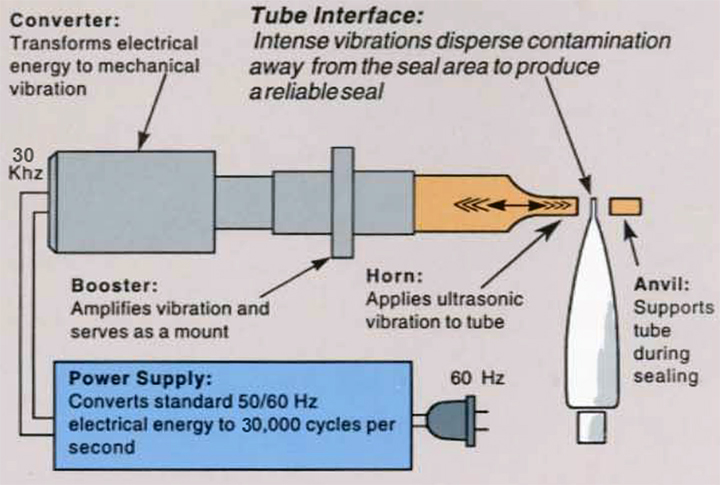

超音波シーリングの仕組み
超音波チューブ シーラーは、ほぼすべてのタイプの充填機に取り付けられるように設計されています。チューブが超音波チューブ シーリング ステーションに進められると、スイッチが閉じて溶接サイクルが開始されます。空気がシリンダーに送られ、溶接アンビルと超音波ホーンがチューブの中心線に向かって前進します。
チューブはあらかじめ設定された隙間に閉じられ、音波エネルギーを適用するために保持されます。
超音波電源装置は、50/60 Hz の電気エネルギーを受け取り、それを電力発振器を通じて毎秒 30,000 サイクルに変換します。
この高周波電気エネルギーはコンバーターに適用され、コンバーターは電流を高周波の機械的振動に変換します。
音響エネルギーにより、ホーンはチューブの端に対して毎秒 30,000 サイクルで振動します。
強力な振動によりシール部分の汚れが分散され、熱が発生して材料が接着されます。
その後、エネルギーが停止され、チューブは短時間（通常 0.05 ～ 0.150 秒）閉じられた状態になります。
その後、チューブは充填ラインの次のステーションに移動します。通常、サイクル時間はチューブの直径と材質に応じて、1 分あたり 45 ～ 80 ユニットの範囲です。
特徴
プラスチックホースをチューブに通し、マークを付け、充填し、密封し、切断してチューブから取り出し、機械で梱包作業が完了します。

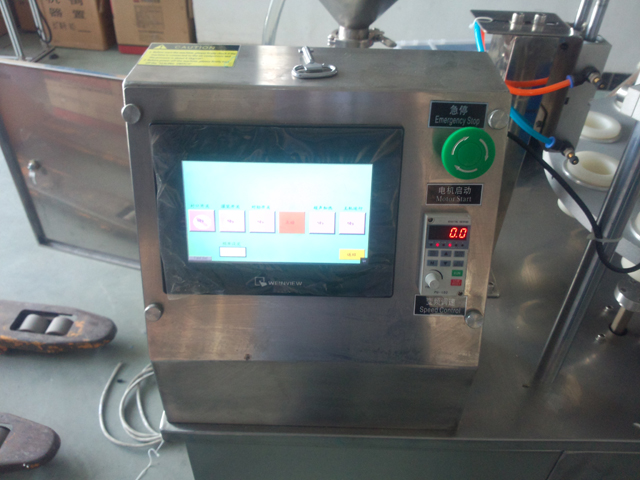

- タッチスクリーン制御システムを備えたチューブ充填シール機超音波技術
- カバーとクラッディングは304ステンレス製で、GMP規格に準拠しています。
- SS 304の接触部品
- ポジティブ充填ノズル。空気圧カットオフシステム。（テーリング問題を回避するため）
- チューブなし、充填なし/チューブなし、シーリングなし。シーリング時のへこみを防ぐためにチューブを内部から熱風加熱し、外部から冷却するPLC制御タッチスクリーン。
- ファーガソン索引作成者
- アクセスしやすいパネルボックス
- 両側バッチコーディングは最大 12 文字です。
- 交換可能なポンプで5mlから200mlまでの容量を充填します。3mlから30ml、30mlから100ml、100mlから250ml
- チューブ径: 最小10mm – 最大50mm。
- 1時間あたり1600〜2200本のチューブを生産します。
- チューブカウンター
- 簡単に調整できるシーリングヘッド
主な技術的パラメータ
| タイプ | VK-TFS-006U |
| 電圧 | 220V/50Hz/60Hz |
| 生産性 | 20～30個/分 |
| 寸法 | 1090x1250x1680mm(長さ*幅*高さ) |
| 重さ | 270kg |
| 充填量 | 10〜300ml |
| チューブ径 | 10〜60mm |
| 力 | 2.0KW -3.3KW |
| 正確さ | ±1% |
| 材料 | ステンレス鋼304 |
| コントロール | PLC制御システム |
| 画面 | タッチスクリーンディスプレイ |
| ボトルの高さ | 2-200(ミリ) |
詳細な写真

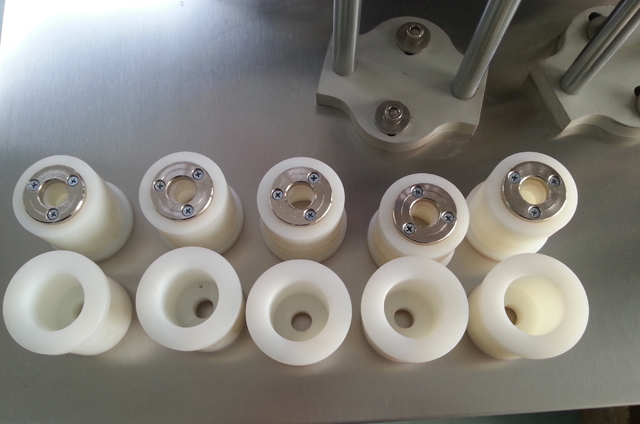

超音波シーラー装置充填用チューブホルダー

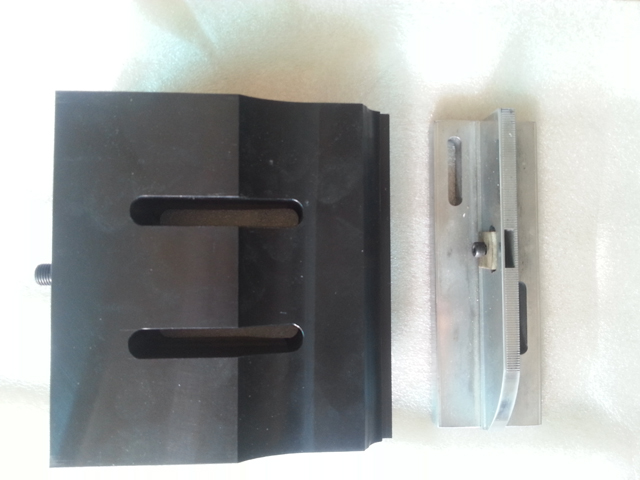

スペアカッター用チューブホースモールド
日付コード用の文字

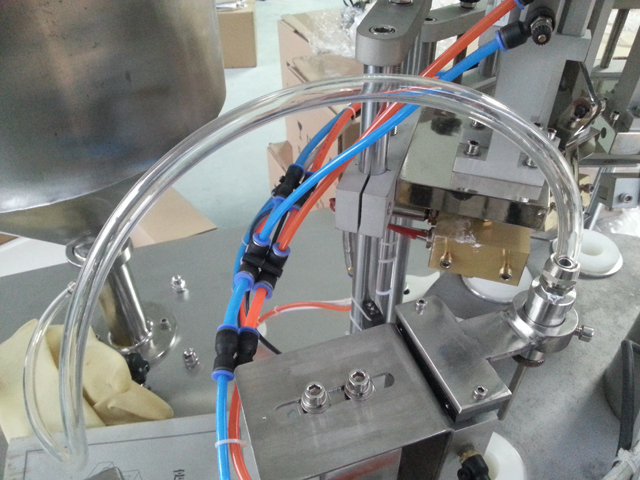

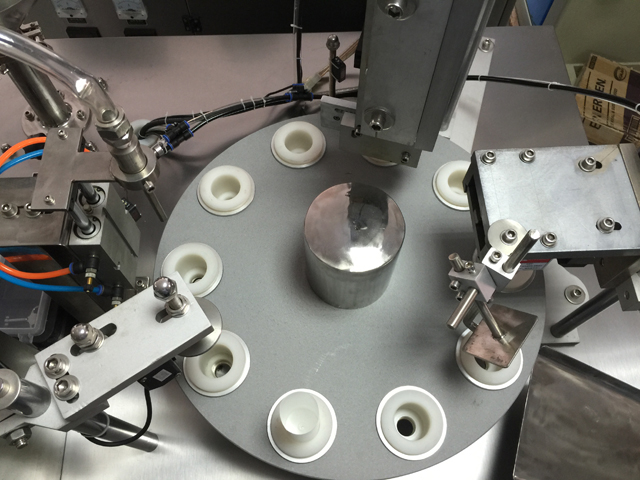

充填用超音波ハイテクシーリング機械の空気圧部品のクローズアップショット：

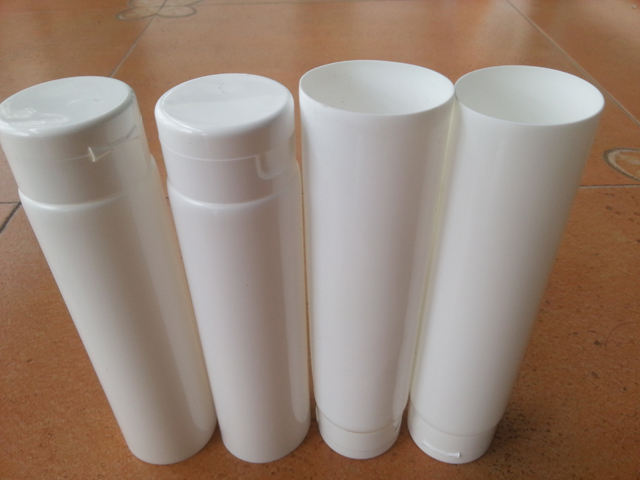

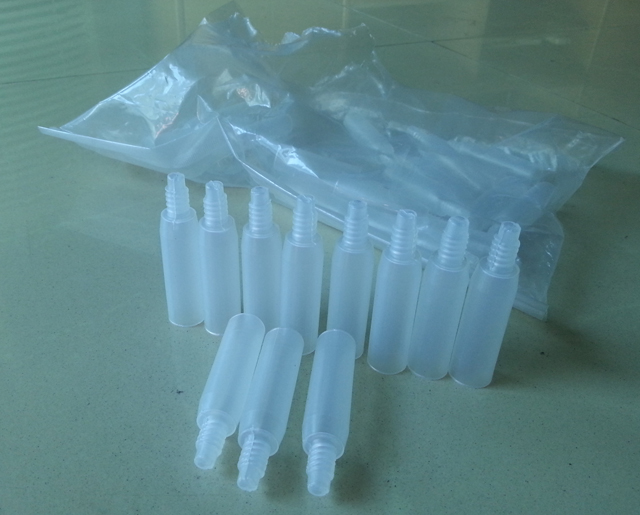

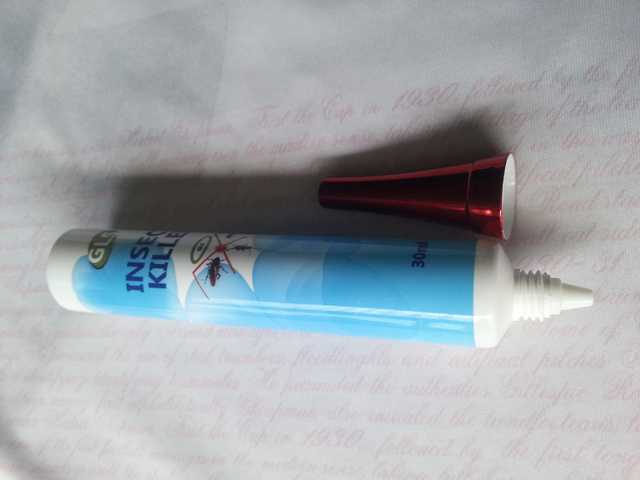

超音波チューブ充填シーリングマシンプラスチックチューブ用サンプル:
チューブ充填用燻蒸不要の木箱包装超音波シール機
保証： すべての機械には1年間の保証が付いています。（事故、誤用、誤用、保管中の損傷、過失、機器またはそのコンポーネントの改造による問題は保証の対象外です。また、壊れやすいスペアパーツも保証の対象外です）
インストール: 機械がお客様の工場に到着した後、必要に応じて当社の技術者がお客様の場所へ出向き、機械の設置とテストを行い、またお客様の従業員に機械の操作方法をトレーニングします (トレーニングの時間は従業員によって異なります)。費用 (航空券、食事、ホテル、お客様の国への移動費) はお客様の負担となり、技術者には 1 日あたり 150 米ドルを支払う必要があります。また、トレーニングのために当社の工場へお越しいただくこともできます。
アフターサービス: 機械に問題が発生した場合、当社の技術者がお客様のところへ出向き、できるだけ早く機械を修理します。費用はお客様の口座に入金されます（上記のとおり）。
