エッセンシャルオイル用蠕動ポンプ液体投与充填キャッピングマシン
  • モデル: VK-MFC
  • 充填量:1ml~150ml
  • 充填ノズル:2セット
  • 重量: 約550kg
  • 電源: 220V 50Hz
  • 消費電力: 1.75kw
  • 空気圧: 4-7kgf/cm2
  • 処理能力: 約20〜30個/分
  • 全体寸法: 3500mm*3000mm*1700mm
ビデオを見る

優れた充填機とは、生産量を最大化し、切り替えを簡素化する機械です。VKPAK は、点眼薬、エッセンシャル オイル、電子液体、その他の日常的に使用する液体材料を充填する小瓶用の投与機械を開発してきました。

充填ラインと関連機械の設計方法は、以下の 5 つのポイントに従います。

1. 製品こそが王様

特定の充填機を選ぶときは、まず液体製品の正確な特性を知ることから始めるのが良いでしょう。自由に流れる液体ですか? この場合は、サイクルごとに同じ量の製品が供給される時間指定フロー充填機の方が適している可能性があります。製品の粘性が高ければどうでしょうか? その場合は、容積式液体充填機が適している可能性があります。

2. 製品と容器の多様性

工場で包装される製品の種類が多岐にわたるため、複数のコンセプトに対応できる充填機を求める加工業者が増えています。機器プロバイダーはこれを理解していますが、まだ万能薬を提供することはできないかもしれません。

顧客は、新しい充填装置がより汎用性が高く、さまざまな製品を幅広く取り扱えることを求めています。さらに、充填ノズルは特定の用途向けに設計されており、簡単に交換できます。

3. 正確性と効率性

容器に適切に充填することは、製品の品質を確保し、粗悪品をコントロールするための重要な要素の 1 つです。充填不足のボトルは、良くても消費者の苦情につながり、最悪の場合、会社が訴訟を起こす可能性があります。一方、充填過剰はコストがかかり、無駄が多くなります。つまり、充填者は正確で、長年にわたって一貫してその正確さを維持する必要があります。

4. 衛生設計による切り替え時間の最小化

多くの加工業者が充填する製品の種類を増やしているため、洗浄と切り替え時間の最小化が引き続き大きな焦点となっています。自動洗浄 (CIP) 機能を備えた充填機は、洗浄プロセスを高速化する方法として長い間認識されてきました。

5. オペレータインタラクション

充填機は自動化の傾向が強まっていますが、機器はオペレーターにとって使いやすいものでなければなりません。使いやすく読みやすいパネルを備えた直感的なヒューマンマシンインターフェース (HMI) の設計に、より多くの注意が払われています。

5 つのポイントを考慮して 1 台のマシンを設計した当社の VK-MFC は、エッセンシャル オイルを充填するのに特に適しています。

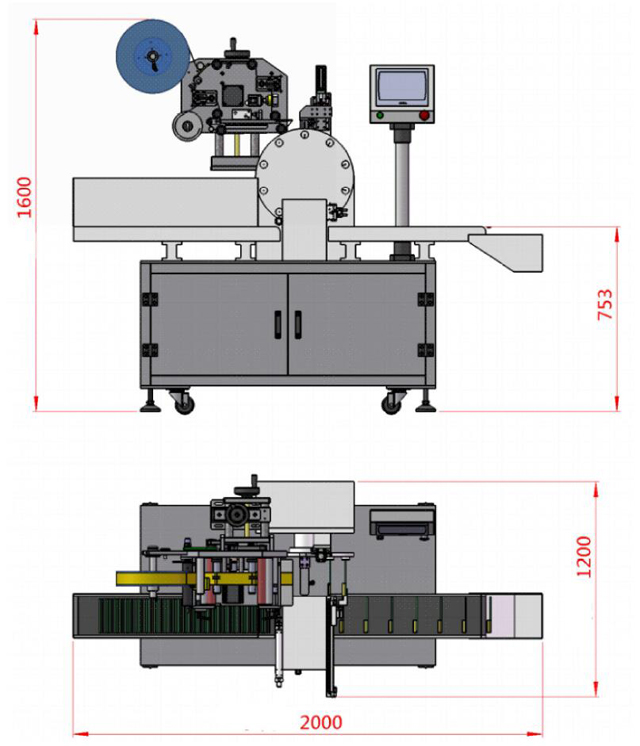

描画

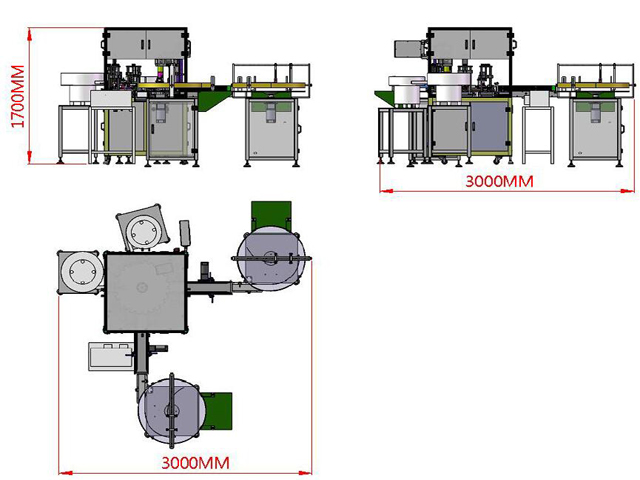

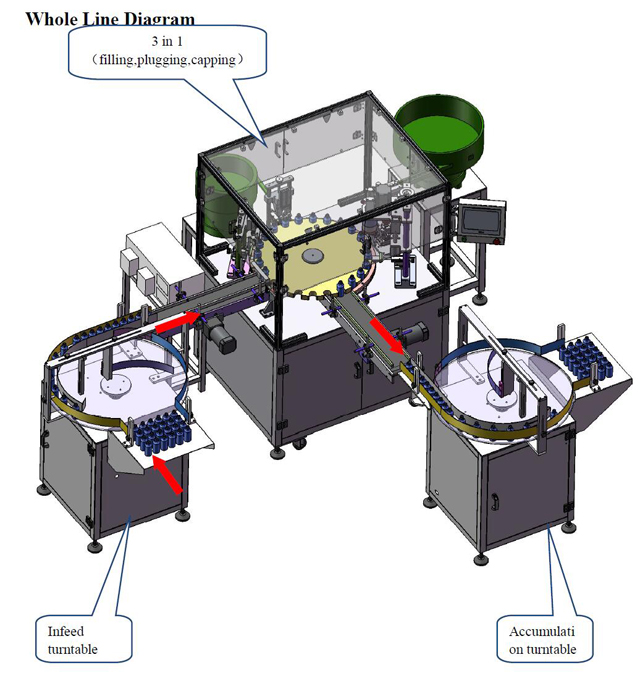

エッセンシャルオイルフィラーの全体図



材料の交差汚染を避けるための蠕動ポンプ充填方法:

エッセンシャル オイルとエキスは、通常、小型のガラス瓶で販売される高価値で低粘度の製品です。ペリスタルティック ポンプ充填機は、小さな充填サイズを正確に実現し、清掃が簡単で、同じ充填機で異なる製品を充填しても相互汚染が発生しないため、これらの製品に最適です。

液体に触れるのはシリコンまたはその他の不活性特殊ポリマー材料でできた蠕動チューブだけなので、相互汚染は避けられます。このチューブは安価で、簡単に洗浄でき、特定の液体専用にしたり、使用後に捨てたりすることができます。この機械で選択するチューブのサイズは、必要な充填サイズと精度によって決まります。使用するチューブの直径が小さいほど、精度は高くなりますが、充填速度は遅くなります。このため、この機械は高精度が求められる少量充填に最適です。1 リットルを超える大容量の充填は、充填サイクル時間が長くなる可能性があるため、通常、このタイプの機械では充填されません。しかし、一般的な充填サイズである 5 ~ 10 ml の場合、これも理想的な機械です。高価な製品の無駄がほとんどないため、蠕動充填機はこの業界で主流となっています。

初めて使用する前に必ずお読みください

1:機械を差し込む前に、電源スイッチが【閉】の状態になっていることを確認してから、指示に従ってください。

2: 機械を長時間使用しない場合は、乾いた布で拭いてください。腐食性の洗浄剤は使用しないでください。

3: 内部の電気部品の腐食やショートを防ぐため、機械の電気ボックスに液体を吹き込むことは固く禁じられています。

4:設備梱包リストに従って、設備、材料モデル、仕様、数量が設計および製品規格の要件を満たしているかどうかを確認し、製品合格証明書を取得します。

5: 機器の外観に変形、損傷、腐食がないこと、回転軸の回転が柔軟で、ガタつきがないことを確認します。

6: この機械は単相 AC 110V で、電源プラグは平型 2 プラグであり、アース線付きの電源ソケットに挿入する必要があります。

技術的パラメータ



  • モデル: VK-MFC
  • 充填量:1ml~150ml
  • 充填ノズル:2セット
  • 重量: 約550kg
  • 電源: 220V 50Hz
  • 消費電力: 1.75kw
  • 空気圧: 4-7kgf/cm2
  • 処理能力: 約20〜30個/分
  • 全体寸法: 3500mm*3000mm*1700mm

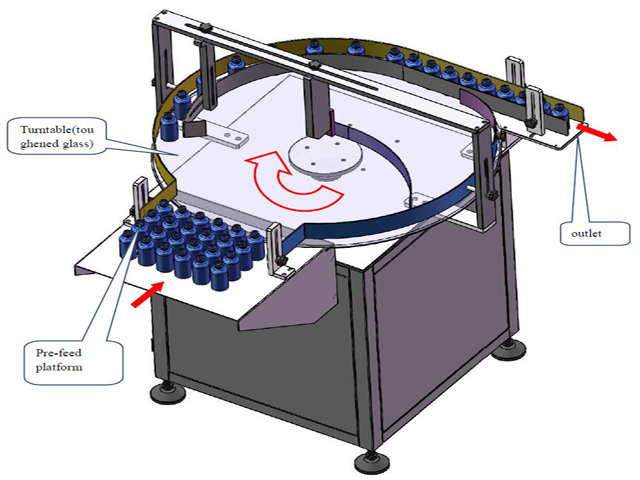

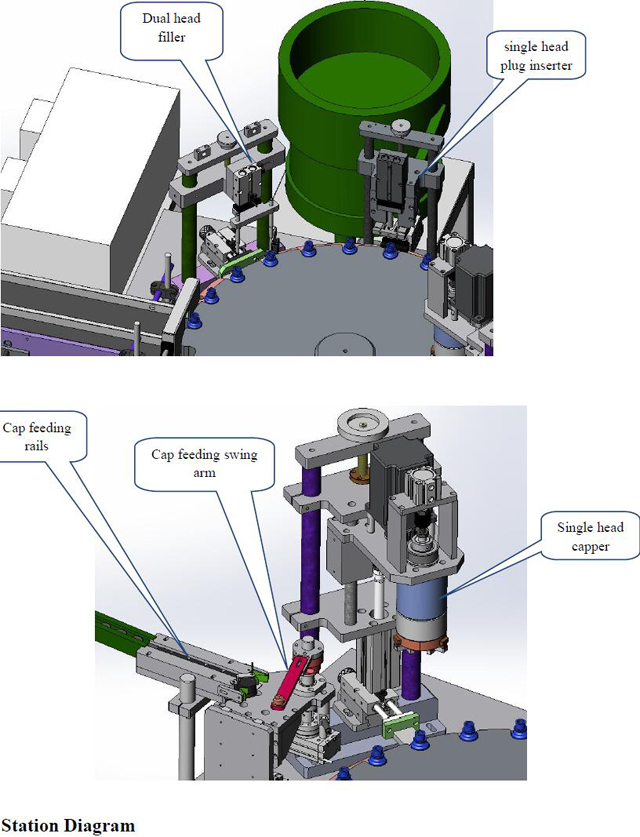

フィラーのステーション図

構成

ラインコンポーネントブランドまたは仕様数量
1PLC三菱 / パナソニック1
2タッチスクリーンワインビュー1
3スプリッター70DF1
4ブレーキ付き三相モーター200W1
5コンベア速度モーター90W2
6シリンダーエアタック/SMC11
7キャッピング86ステップモーター海産物1
8ターンテーブルモーター120W2
9デュアルヘッドペリスタルティックポンプ1
10振動ボウルを挿入する1
11蛍光表示管エンコム
12センサーキーエンスいいえ
13機械キャビネットはSS304製、構造部品は酸化アルミニウム、クロムメッキロッド、SS304を採用

充填機を運転する前の注意事項:

  1. 本機は単相1100V ACを採用しています。起動前に配線が正しいか確認してください。
  2. 空気源が正常かどうかを確認してください。
  3. 機械や金型に異物がないかどうか確認してください。異物がある場合は、速やかに除去してください。
  4. 蠕動ポンプの取水口が完全に水の中に入っているか確認してください。
  5. 自動的に開始する前に、針がボトルネックと一致しているかどうか、プラグを押すことができるかどうかを確認してください。

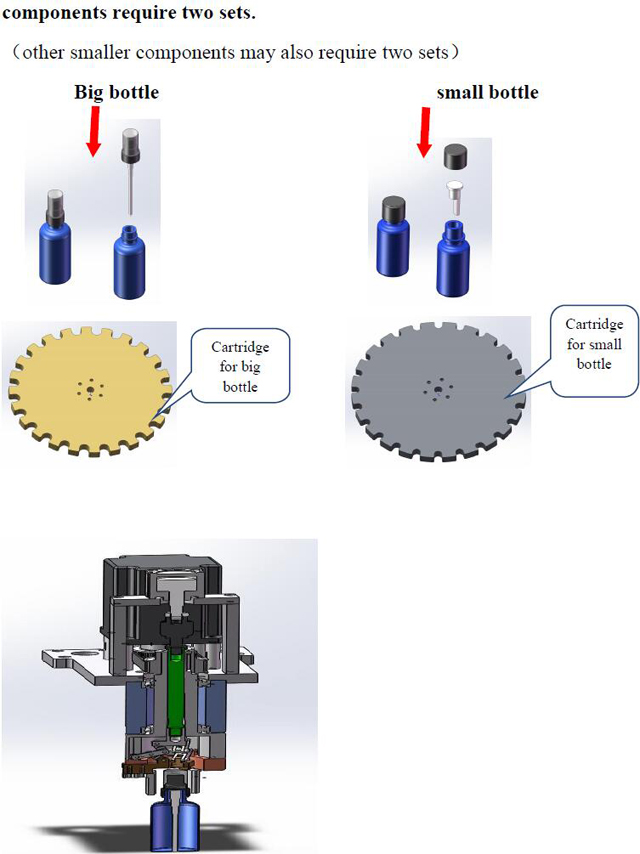

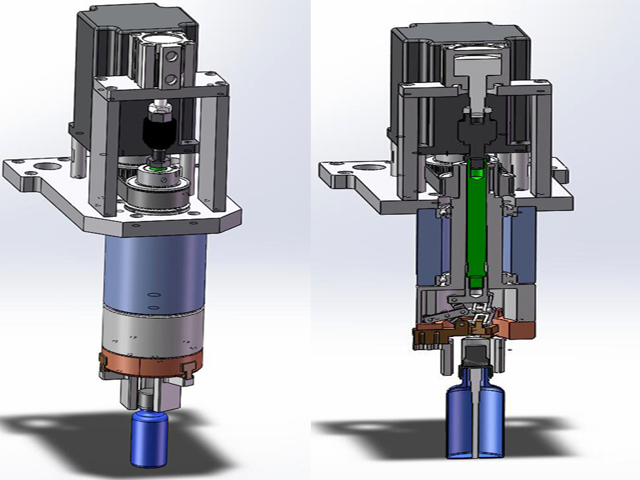

フィラーキャッパー用キャッピングヘッド

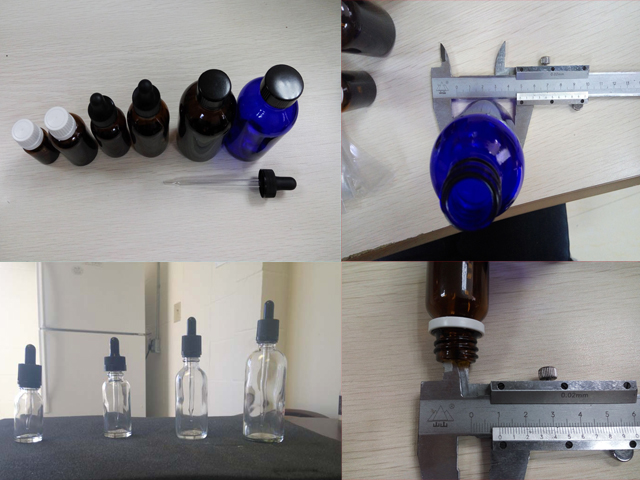

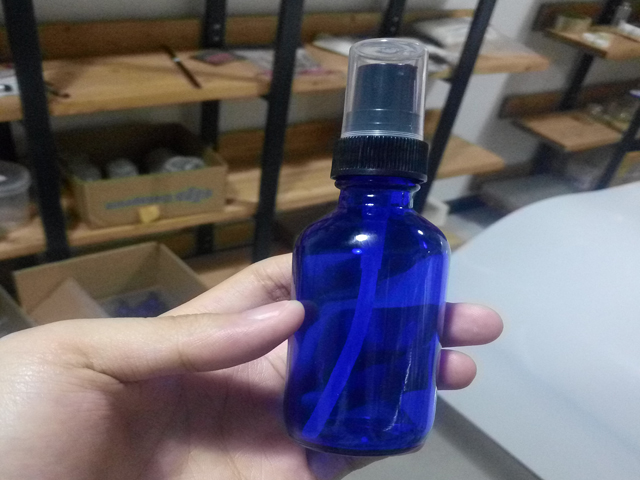

サンプル


ボトル E リキッド (1).jpg
