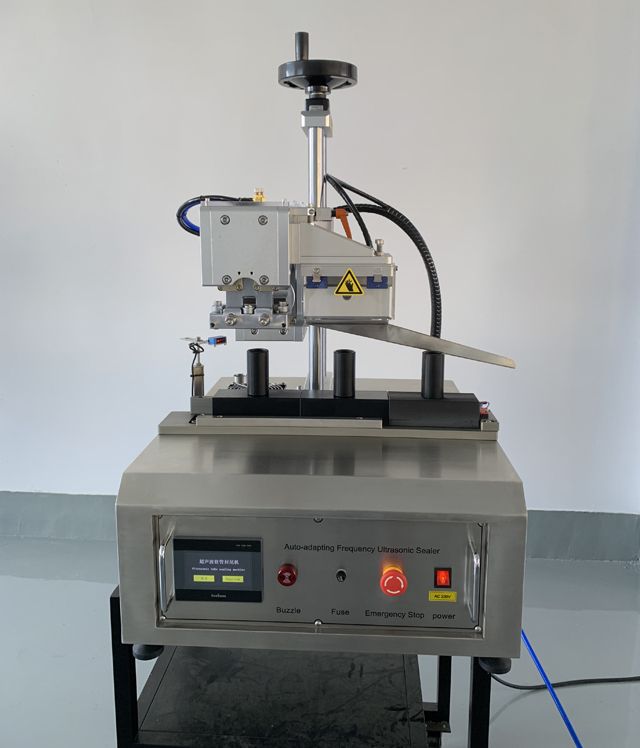

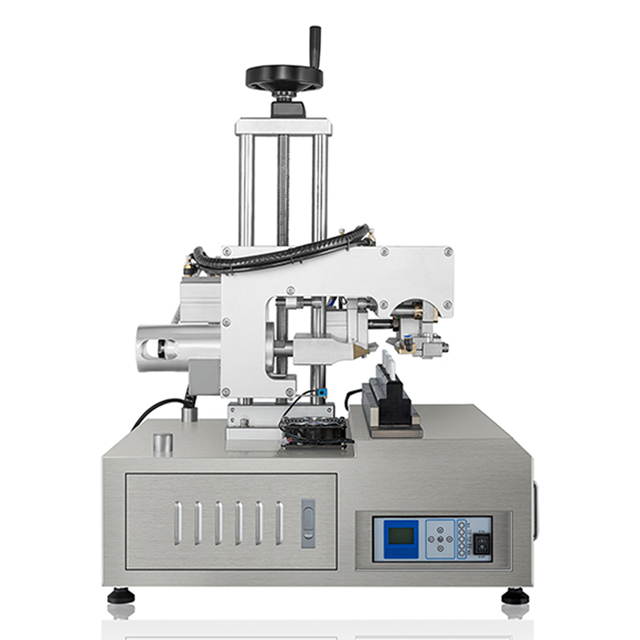

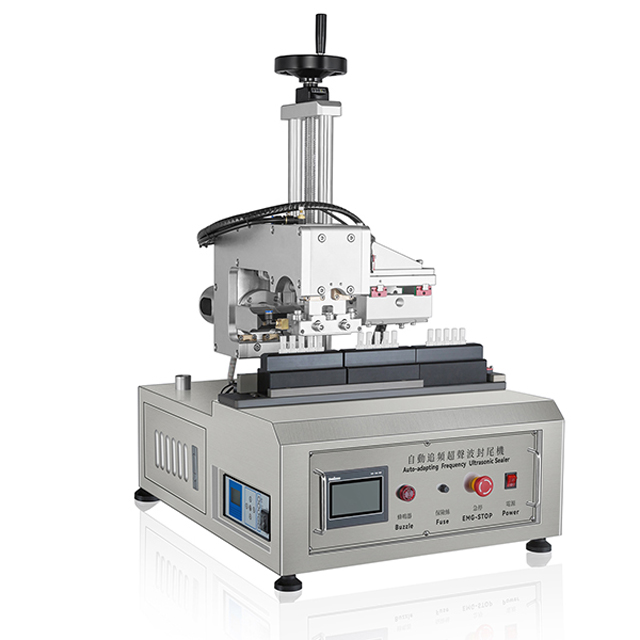

リニアタイプストリップチューブ超音波シール機半自動

モデル: VK-UTS-003
周波数: 15Khz
電力: 2600W
電源: AC220V
シーリング径: 10-50mm
最大チューブ高さ: 10〜200mm
作動圧力: 0.5-06Mpa
寸法: 560*537*880mm
正味重量: 95KG
標準輸出用木箱入り重量：115KG

超音波シール機は、高品質、高性能の液体、ペースト容器充填およびシール包装機です。チューブ機を手動で入れる必要はなく、自動色検出、自動充填、自動シール、自動カッター、一連の自動出力機能を備えています。PLCプログラム可能な機械は、高度なタッチインターフェース、光学追跡、自動位置決めを使用しているため、全体的な操作がよりシンプルで完璧になり、企業は生産効率を向上させ、労働強度を軽減し、包装グレードの選択デバイスを向上させることができます。

半自動チューブシーラーは、小型から中型のチューブシーリングにおける最新技術です。超音波シーリング、バッチスタンピング、トリミング、波形の化粧品/医薬品グレード仕上げを組み合わせています。このマシンでは、チューブパックをロードしてステーションにチューブを移動させるオペレーターが必要です。1 分間に最大 15 ユニットを処理できるこのマシンは、当社のベンチトップフィラーおよびラベラーと完全に連携します。

この機械は、はるかに大型で高価な全自動機械で製造されたように見える、完璧に密封されたチューブを製造するように設計されています。最先端の自動機械の最新のコンポーネントと機能をすべて備えたこの小型ポータブルチューブシーラーは、中小企業のビジネスに必要なものをすべて備えており、基本的な指示があれば誰でも操作できます。

316 ステンレス鋼で製造されたこの機械は、あらゆる食品や医薬品の用途に適しています。小型のエアコンプレッサーと標準の 10 アンペア電源ポイントが必要なので、あらゆる製造場所に簡単に接続して設置できます。この機械は、直径 57 mm までのあらゆるプラスチックおよびラミネートチューブ材料をシールできます。

機械には、シーリング処理中にチューブを真っ直ぐに保持する特殊なチューブ保持パックが付属しており、チューブに固有のバッチ番号をバッチスタンプするための数字/文字セットも提供できます。

装置を使い始める前に、以下の説明を読んで、装置の特徴、各種機能、手順、使用操作を十分に理解してください。

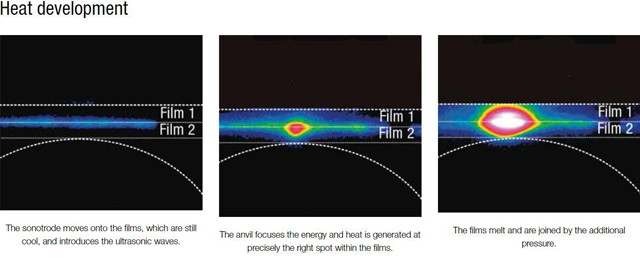

超音波シーリングチューブの動作原理:

超音波シーリングは、超音波エネルギーの原理を利用して 2 つの材料を接合します。溶接ツール (アンビルまたはソノトロード) は、溶接が行われるべき点に超音波エネルギーを集中させ、摩擦熱を発生させます。シーリング時間は 100 ～ 200 ミリ秒です。熱シーリングとは異なり、超音波技術に必要な熱は、溶接される材料内でのみ発生します。ツールは冷たいままで、熱の放散をサポートします。ホットタック耐性 (冷却せずに溶接した直後の継ぎ目の強度) も、他の溶接方法よりも大幅に高くなっています。完成した継ぎ目の速度、信頼性、全体的な品質により、超音波シーリング装置は多くの業界で不可欠なものとなっています。

ジョイントデザイン – その仕組み

超音波チューブシーリングマシンで精密な溶接を行うには、超音波のエネルギーを集中させる必要があります (エネルギーの集中)。これは、ツールの形状または材料の接合設計によって実現されます。接合設計の場合、材料を接合する領域は、点やエッジなどの特殊な形状になっています。ツールの形状の場合、ソノトロードまたはアンビルは、エネルギーを集中させるために特別な形状になっています。

装置の実用性、信頼性、経済性にご満足いただけるものと確信しております。ただし、装置の構造と動作は、さまざまな用途や特性に合わせてパッケージの内容が組み込まれているため、具体的な異なる点をよりよく理解していただくために、この仕様書に記載されているのは基本機能です。

製品を出荷する前に、製品各部は入念なテストとデバッグが行われておりますが、出荷中に機械的な故障が発生した場合、または本説明で不明な点がございましたら、弊社の正規販売担当者までお問い合わせください。

超音波シール機の操作方法に関する安全上の注意事項:

機械の操作、メンテナンス、および設置は、貴社および機械の訓練を受けた担当者によって承認されなければなりません。機械を操作する前に、マニュアルをよく読み、ビデオの操作を視聴する必要があります。
不適切な使用による機械的損傷は製造元に帰属できず、保証プログラムには含まれません。所有者が単独でリスクを負うものとします。
機械を適切に使用するために、製造元の設置、操作、輸送、保守の手順に従って提供されるものとします。
機械を操作する際のセキュリティを低下させるような方法の使用は避けてください。
本来の設置場所では、直射日光や湿気、ほこりを避けてください。火災や感電の原因になります。
その他、機械類の不適切な使用（「自分の考えに従って機械を使用する」など）
機械の設計要件、通常のブーツの準備作業、機械の観客が最良の状態でのみ体操を行うことができます。
機械が一般製品（巨大毒性物質、酸、アルカリ物質を除く）の製造にのみ使用されることを確認してください。他の製品には使用できません。そうでない場合、製造者と販売者は責任を負いません。
装置の取り付け、取り外し、移動は専門家による操作または指導を受けてください。
機械を操作できる資格者による専門的なトレーニングを受ける必要があります。
このデバイスは、製造元が指定した方法でのみ使用してください。許可されていない改造や、国内製造元以外が販売または推奨するスペアパーツの使用は、火災、感電、その他の傷害を引き起こす可能性があります。
布、紙、ほこり、金属片、油、その他のゴミが電気機器の中に入らないようにしてください。
この機器を長期間保管する場合は、使用前に点検し、テスト運転を行う必要があります。
電源が供給されているとき、または機械が稼働しているときは、配電ボックスやその他の接続ボックスを開けないでください。さもないと、感電が発生し、人身事故につながる可能性があります。機械の近くでは、アーク溶接作業を行わないでください。さもないと、ユニットの故障につながりやすくなります。
配電ボックスが開いているか、配線がむき出しになっている場合、機械とそのサポート設備を動作させることはできません。さもないと、高電圧端子や配線が露出して感電し、けがをする恐れがあります。
定期的な点検や配線作業以外では、電気機器のケースを開けないでください。開けると、機器が損傷し、機械の正常な動作に影響を及ぼす可能性があります。
濡れた手で機械に触れないでください。乾いた手で始動スイッチを操作してください。そうしないと、感電してけがをする恐れがあります。
ボード、スイッチ、プログラムループ、インバータ、モータードライブ、その他の配線が状態にある場合、高抵抗テスターによるテストは絶対に禁止されています。そうしないと、機械の損傷や事故の原因になります。
機械を使用する前には必ず周囲をきれいに掃除し、他の危険物がないようにしてください。
ケーブルを摩耗、圧迫、過電圧、過負荷にしないでください。感電が発生し、人身事故につながる可能性があります。
電源、注意、高温のロゴ、注意せずに手で触れると、火傷する可能性があります。軸は機械の目立つ主要な位置にあるので、接触しないように注意してください。
機械の上に物を置かないでください。機械の周囲や機械から離れた場所に物を積み上げないでください。物が多すぎると、事故が起こる恐れがあります。また、食料品などに異物や機械部品が混入すると、梱包内の機器が破損します。
型やカッターを交換するときは、刃で指が傷つきやすいので注意してください。
