ポンプキャップ用高速ロータリー 8 ヘッドキャッピング装置

寸法: 2000mm (長さ) * 1800mm (幅) * 2800mm (高さ)
キャッピングヘッド: 8 ヘッド
単独合格率: 99%
速度: 80bpm
電圧: 220V-380V、50-60HZ(要件に基づく)
総電力: 5kw
必要な空気源: 0.6Mpaのクリーンで安定した空気源
運転音（デシベル）：≦80デシベル
機械重量: 3.5トン
機械材質フレーム：炭素鋼外注ステンレス鋼フレーム。

ポンプキャップスクリューキャッピングマシンの高速タイプは、ボトル/キャップ供給、自動キャップエレベーターとアンスクランブラー、入口と出口のボトルテンプレート、キャッピング機構、拒否機構、電気制御など、いくつかの主要部品で構成されています。

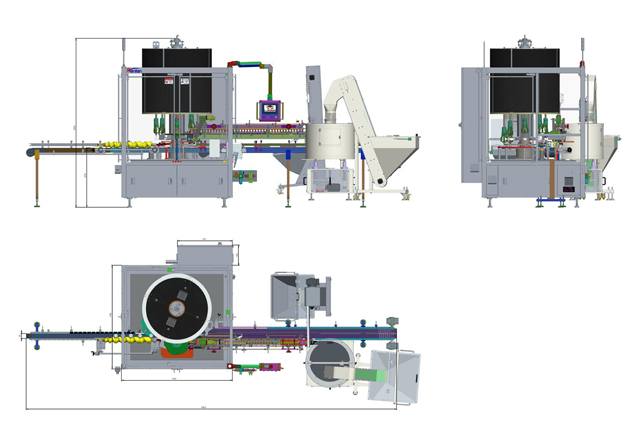

描画

特徴

PLC制御、キャップ供給、把持、挿入、回転を統合（自動キャップ選別機と連携して完全自動化を実現）
生産能力は8ヘッドで80bpmを達成可能
優しい操作で、キャップや容器に傷や損傷を与えません
素早い切り替え
モジュール構造、タッチスクリーンで操作、メンテナンスが簡単

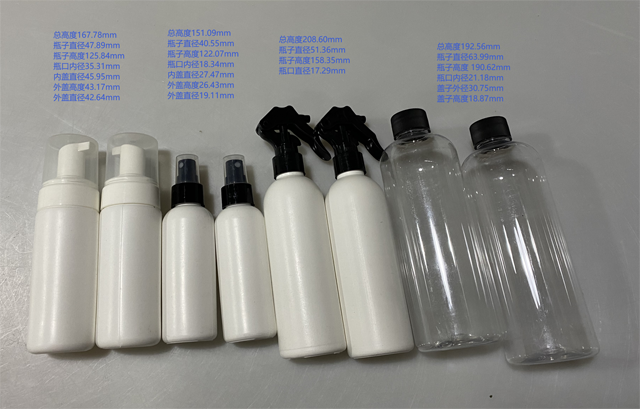

さまざまなサイズのキャップに適しており、日常の化学産業に適用できます。

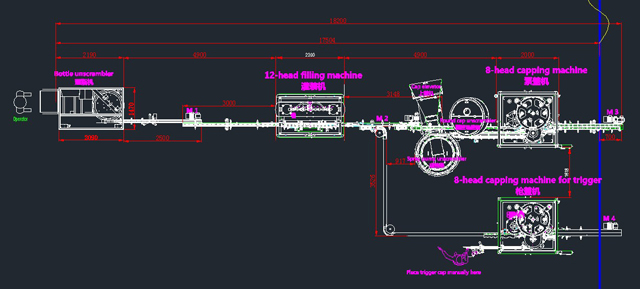

充填機やラベリングマシンに簡単に接続可能
低騒音

動作原理

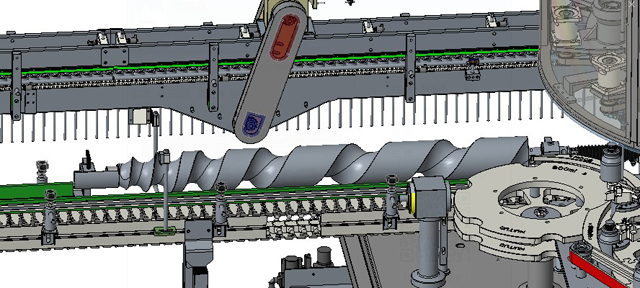

スクリューロッドによる哺乳瓶給餌

ボトルインスクリューは輪郭設計で処理されており、ボトルの供給が正確かつ高速です。動きが穏やかで、ボトルに損傷を与えません。スクリュードライブはメインドライブに従います。スクリュー角度はタッチスクリーンで設定でき、スターホイールと一致させることができます。ボトルインスクリューにはセンサーがあり、ボトルがない場合はキャップがかからず、ボトルが詰まったときにアラームが鳴ります。

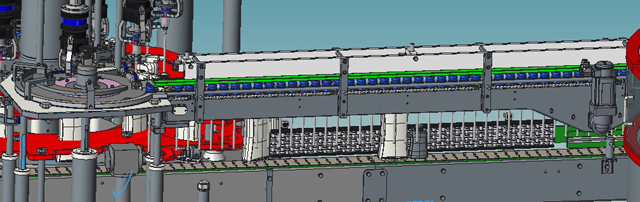

サーボキャップ供給:

スクリューキャッパーは、キャップ供給チェーンにサーボモーターを採用しています。サーボモーターには、定期的な起動と停止、定期的な正回転と負回転の利点があり、騒音を低減し、キャップの詰まりを防ぐことができます。

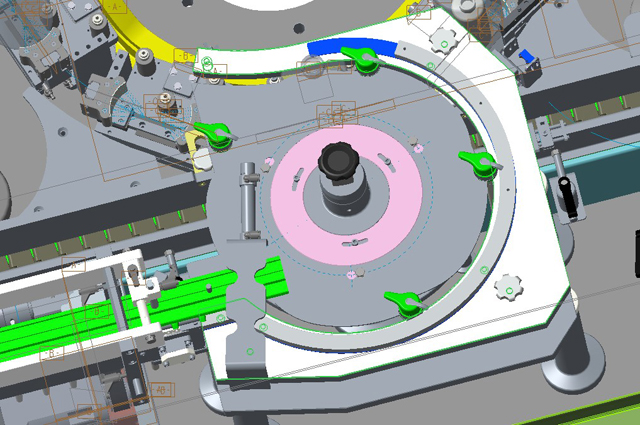

キャップ分割

キャップディバイダーはキャップの形状によってカスタマイズされ、異なる直径の場合は変更が必要になりますが、次の図の白い部分のみを変更する必要があります。

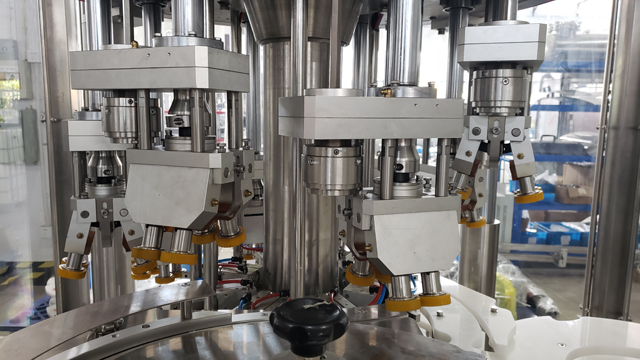

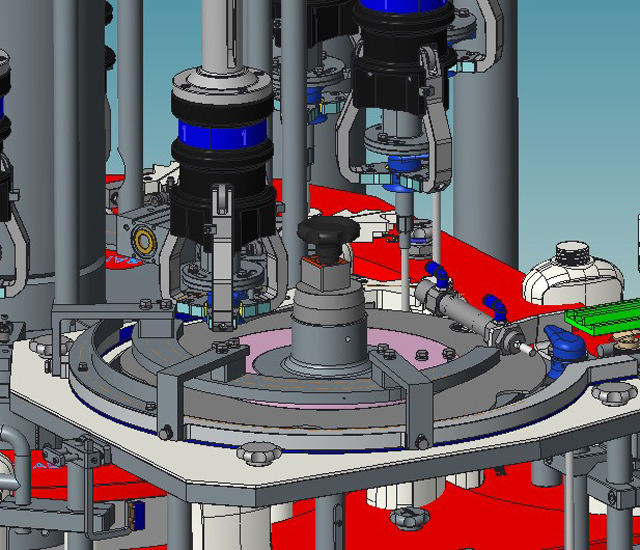

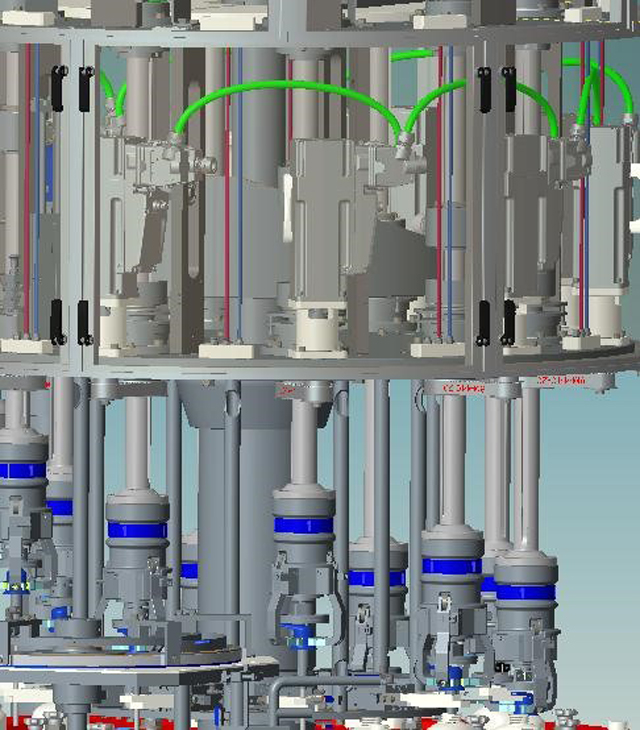

サーボキャッピング:

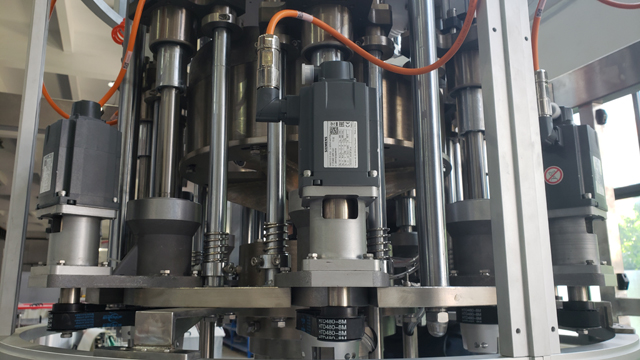

スクリューキャッピングマシンは、シーメンスドライブシステムを採用しており、制御システムとサーボモーターを超小型の統合システムに統合し、最小限のスペースで最大限の柔軟性を実現し、配線を90％削減します。キャッピングプロセスでは、サーボモーターがセクションごとにキャッピングカーブの動きを制御し、同時にスムーズなセグメンテーションプロセスを確保し、従来のクラッチトルク制御を完全に上回るデジタルキャッピングトルク制御を実現します。

キャッピングプロセス全体を通じてサーボモーターとプログラムによる閉ループ制御。
設定されたトルクに達するまでキャッピング力を自動的に調整します。
モーションドライブモジュールとプログラムの正確かつ柔軟な制御により、キャッピングヘッドの慣性や部品の偏差の影響を排除できます。
プログラムの設定値を変更するだけで、異なる製品間のトルク切り替えが可能です。

注: トリガーキャップ用の 8 ヘッドキャッピングマシンの場合、キャッピングヘッドは異なります。

キャップトルクを制御するために永久磁石クラッチを採用しています。

キャッピングプロセス中、トルクは4つの車輪に均等に分散されます
ホイールとキャップ間の非相対的な動きを作る
キャッピング中は車輪とボトルの間を静止状態に保ってください
高精度トルク制御システム、安定した合理的なトルク値

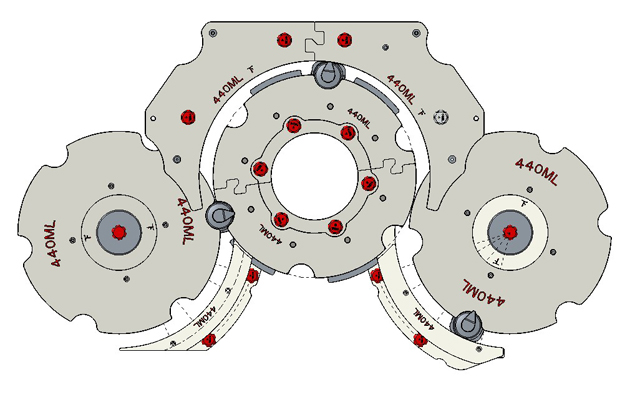

さまざまな製品テンプレートの変更

PP製で、ボトルの形状に合わせて設計されており、表面が滑らかです。位置決めを安定させるだけでなく、ボトルに傷がつくのを防ぎ、素早い交換を可能にします。

製品のさまざまな仕様に合わせて、クイックリリース設計を採用しています。テンプレートは色分けされており、さまざまな仕様を区別できます。

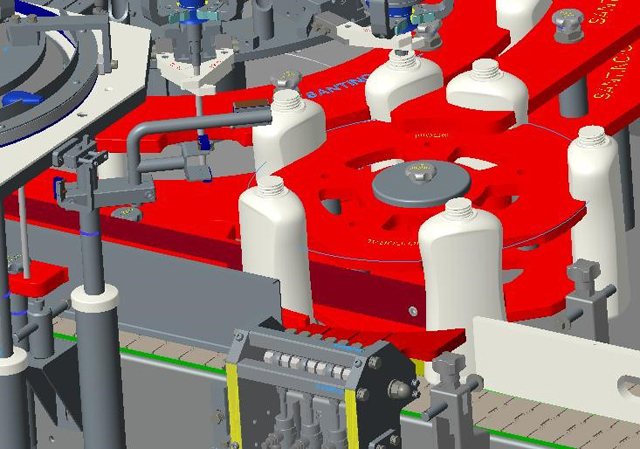

拒否システム

キャップ後にはデュアルコンベアが装備されています。合格品は正常に搬送され、不合格品（キャップなし、インナーチューブなし、キャップの誤装着）はスイングシリンダーによって自動的に別のコンベアに分割されます。ボトルブロックが発生すると、キャップマシンは自動的に停止し、問題が解決すると再起動します。

安全ドア

すべてのドアにはリミットスイッチが取り付けられており、ドアが開いているときに機械が停止し、警告信号が送信されます。可動式ガードを備えたすべての生産エリアの機械は電気的にインターロックされており、ガードが開くとすぐにメインドライブと制御回路が完全にシャットダウンし、すべての機械の動きが急速に停止します。

主な技術的パラメータ

- 寸法: 2000mm (長さ) * 1800mm (幅) * 2800mm (高さ)
- キャッピングヘッド: 8 ヘッド
- 単独合格率: 99%
- 速度: 80bpm
- 電圧: 220V-380V、50-60HZ(要件に基づく)
- 総電力: 5kw
- 必要な空気源: 0.6Mpaのクリーンで安定した空気源
- 運転音（デシベル）：≦80デシベル
- 機械重量: 3.5トン
- 機械材質フレーム：炭素鋼外注ステンレス鋼フレーム。
- キャップと接触するスクリューキャップ：ポリウレタン（PU）
- 網戸：ステンレススチールの縁取り、プレキシガラス、電気ボックス：ステンレススチール。
- 接続および固定機械部品：炭素鋼、ステンレス鋼など。
- シール：ゴム

主な技術コンポーネント

PLC: シーメンス
タッチスクリーン: シーメンス
サーボ：シーメンス
ブレーカー：シュナイダー
周波数変換器: シーメンス
ボタン: シュナイダー
警報灯: シュメルザール
安全ドアスイッチ: Schmersal
センサー: SICK/IFM/LEUZE
リモートモジュール: Fbox-WIFI(インスタント通信およびリモートコントロール用)

上記ブランドが在庫切れの場合は同等のブランドを選択させていただきます。

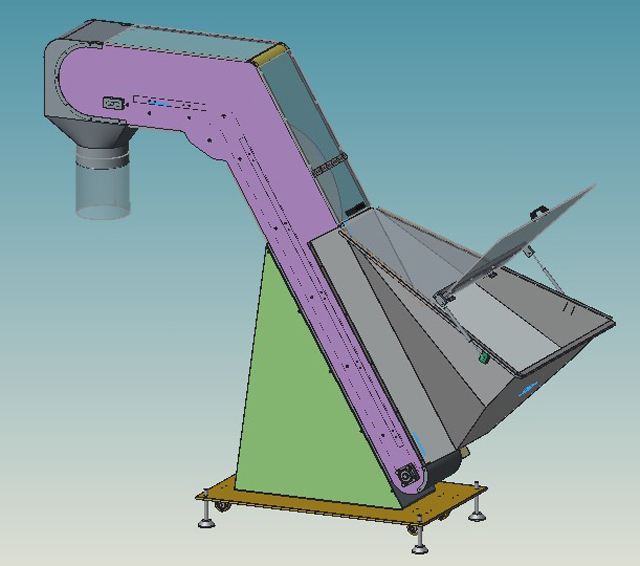

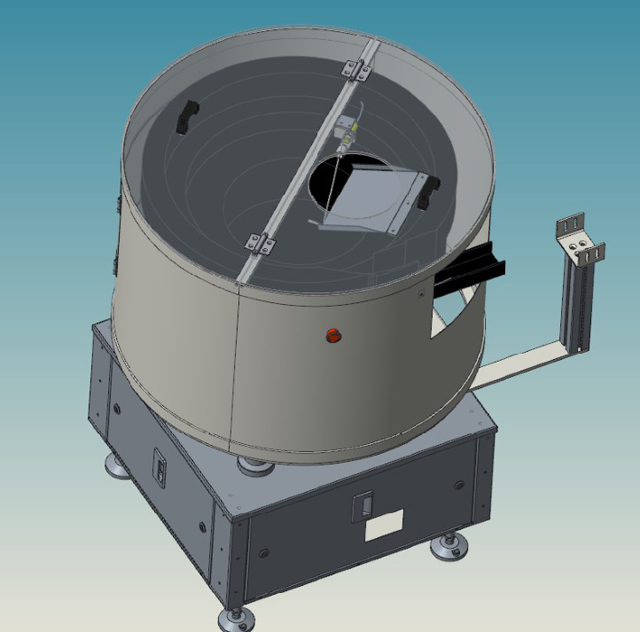

自動キャップエレベーターおよびアンスクランブラー

乱雑に並んでいるスプレーキャップを振動原理で整列させ、キャップを位置決めプレートで丸く整列させます。キャップはカバーチャンネルから整然と排出され、キャッピングマシンは分配プレートで掴みます。
アンスクランブラーの速度はエレベーターに応じて自動的に調整されます。エレベーターはアンスクランブラーに接続されており、ライン全体の速度に合わせてキャップ送り速度を自動的に制御します。
アンスクランブラーは、手動で調整することなく、キャッピングマシンインターフェイスによって自動的に制御されます。
パラメータを保存できます。
素早い切り替え。
