ガラス瓶半自動真空キャッピングマシン食品シーラー機器

モデル: VK-SVC 真空キャッピングマシン
電源: AC220V/50-60Hz
キャッピング速度: 1200-1500bph
電力: ≤1.3KW (真空ポンプを含む)
キャップ径：Φ30-Φ85mm、Φ85-Φ110mm
ボトル高さ：50-180mm、120－250mm
ボトル直径：Φ30-Φ80mm Φ80-Φ150mm
限界真空度: -0.08Mpa
キャッピングねじり: 5-25N.M
空気消費量: 0.5m3/0.7Mpa
機械サイズ: 750*7001350mm
体重: 157kg

このシリーズのキャッピングマシンは、長年の生産経験を活かして当社自身が研究・製造した国内オリジナル製品で、真空ポンプを使用して真空にし、高真空度を実現し、キャッピングトルクと真空レベルを必要に応じて設定でき、さまざまな形状やサイズのボトルに対応してキャッピングでき、互換性が高く、調整も簡単です。

主な空気圧部品と電気部品は世界的に有名なブランドのものであり、安定した信頼性の高い性能を備えています。

食品、缶詰、飲料、調味料、ヘルスケア製品などの業界で、ブリキキャップの真空キャップ付きガラス瓶に広く使用されています。

主な技術パラメータ

モデル: VK-SVC 真空キャッピングマシン
電源: AC220V/50-60Hz
キャッピング速度: 1200-1500bph
電力: ≤1.3KW (真空ポンプを含む)
キャップ径：Φ30-Φ85mm、Φ85-Φ110mm
ボトル高さ：50-180mm、120－250mm
ボトル直径：Φ30-Φ80mm Φ80-Φ150mm
限界真空度: -0.08Mpa
キャッピングねじり: 5-25N.M
空気消費量: 0.5m3/0.7Mpa
機械サイズ: 750*7001350mm
体重: 157kg

構造と動作原理

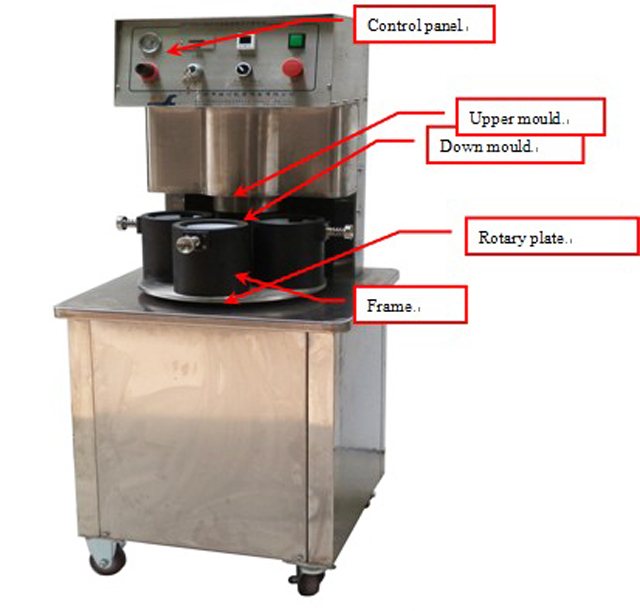

写真1 真空キャッピングマシン

動作原理と機能

この機械は、機械フレーム、上型、下型、回転位置システム、キャッピング構造、真空システム、電気および圧力制御システムで構成されています。

勤務形態: キャップの付いたガラスを下型に入れ、手で下型をキャッピングヘッドの中央まで下ろします。その後、機械は真空で自動的にキャッピングを行います。

このマシンには以下の機能があります:

ダウンモールドをキャッピングヘッドの中央に置くと、機械は真空で自動的にキャッピングします。
最低真空設定機能: 機械が事前に設定された真空度に到達できない場合、機械は次の手順で動作しません。
キャッピングトルク機能：キャッピングヘッドはエアシリンダーによって移動し、圧力によって調整できます。

主な構造とコンポーネント

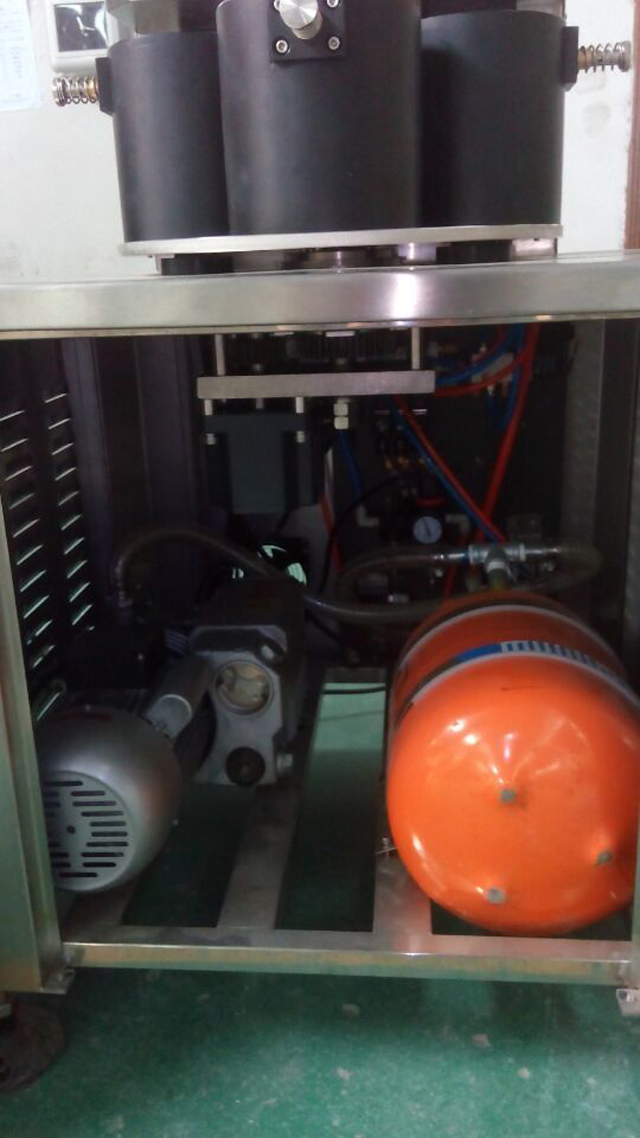

真空ポンプと真空タンク：

真空ポンプと真空タンクは真空機能を実現するために使用され、真空ポンプには真空オイルが必要です。内部の真空オイルが半分あれば問題ありません。内部に真空オイルがなくなった場合は、機械を使用しないでください。

上の写真のように真空ポンプと真空タンクを接続し、電源を供給してください。

回転プレート構造

この回転プレートは 4 段階で動きます。回転プレートが安定して動くように、この回転プレートには 3 つの摩擦プレートが採用されており、抵抗を供給して安定した動きを保証します。作業中は機械を清潔に保つ必要があります。摩擦プレートは徐々に摩耗するため、定期的に点検し、定期的に交換してください。

回転プレートはメインモーターによって動かされ、信号検出器が開始近接スイッチに移動して信号を受信すると（信号検出器と近接スイッチは約 2 ～ 3 mm）、上部金型がキャッピングに移動します。キャッピング中はモーターがまだ作動しており、信号検出器が安全近接スイッチに移動して信号を受信すると、モーターが停止します。

アーム銅セットは作業中に摩耗するため、定期的にグリースを塗り、損傷した場合は交換する必要があります。交換時期は写真5をご覧ください。

キャッピング構造

キャッピングヘッド

キャッピングヘッドはシリンダーによって上下に動かされ、キャッピングヘッドが下がってキャッピングし、事前に設定された真空度に達すると、キャッピングヘッドは次の手順に進みます。キャッピングトルクは、コントロールパネルのキャッピング圧力ボタンで調整できます（コントロールパネルで確認できます）。

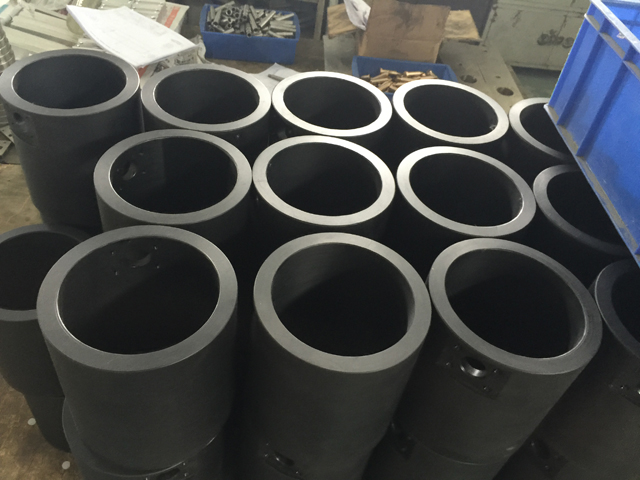

キャップヘッド内部の赤いゴムは摩耗しやすい部品なので、頻繁に点検して交換する必要があります。キャップをするときは、キャップヘッドをキャップにしっかりと固定する必要があります。ダウンモールド内に何かを入れてさまざまな高さを実現できます。ただし、高さが高すぎると真空機能が得られず、高さが足りないとキャップできません。通常、キャップとダウンモールドの上部の距離は16mm～19mmです。

ボトルクリックデバイス

ボトルクリック装置は、キャップを締める際にボトルを固定するためのもので、回転プレートが所定の位置に来ると、ボトルクリックシリンダーが動いてボトルを固定し、良好なキャップ締めを保証します。

インストール

機械は清潔で安全な場所に設置する必要があります
緊急停止装置が利用可能であることを確認してください（写真5）
電源供給でチェック
ガスパイプラインで機械を油水分離器に接続し、空気圧を0.6Mpaに調整します。
真空タンクを機械に接続します。ガス漏れがないことを確認してください。

コントロールパネルの操作

コントロールパネルは、キャッピング圧力テーブル、キャッピング圧力調整、カウンター、電源スイッチ、真空調整、緊急停止で構成されています。

キャッピング圧力調整はキャッピングトルクの調整に使用できます。時計回りに回すと圧力が増加し、キャッピングトルクが強くなり、反時計回りに回すと圧力が減少し、キャッピングトルクが小さくなります。
緊急停止、緊急事態が発生したら、緊急停止スイッチを押すと、機械は安全な状態になります。
カウンターは、生産したグラスの数をカウントするためのもので、リセットボタンを押すと、カウンターはゼロになります。
真空度を調整する必要がある場合は、真空調整表の「M」を押すと「St1」が表示されますので、「︽」「︾」を押して調整します。
油水分離器と圧力調整（写真10）
