- ラベル精度: ±1 mm (製品を含まない、ラベル誤差範囲)
- ラベル貼付速度: 20~60 本/分 (製品ラベルのサイズに関係します)
- 適用製品サイズ：￠30≦製品直径≦￠100mm。
- 適用ラベルサイズ：15 ≤ 幅 ≤ 110 mm、長さ ≥ 20 mm。
- 機械全体のサイズ：1800×900×1300mm（長さ×幅×高さ）
- 電源を適用: 220Vs50|60Hz;
- 空気圧：0.2〜0.5Mpa;
- 機械全体の重量：280kg。
このラベリングマシンは、さまざまな円筒形製品の半円周に使用でき、食品缶、化粧品の丸瓶、薬瓶などのラベルを貼り付けるなど、背面のダブルマークでラベルを貼り付けます。また、さまざまなニュアンスなどのコードマシンを使用して、ラベルを貼り付けて印刷し、同時にバッチ番号などの情報を生成することもできます。

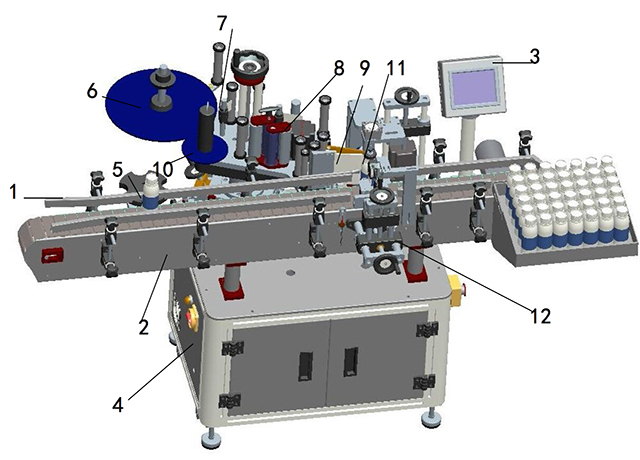

ラベリングマシンの図面:

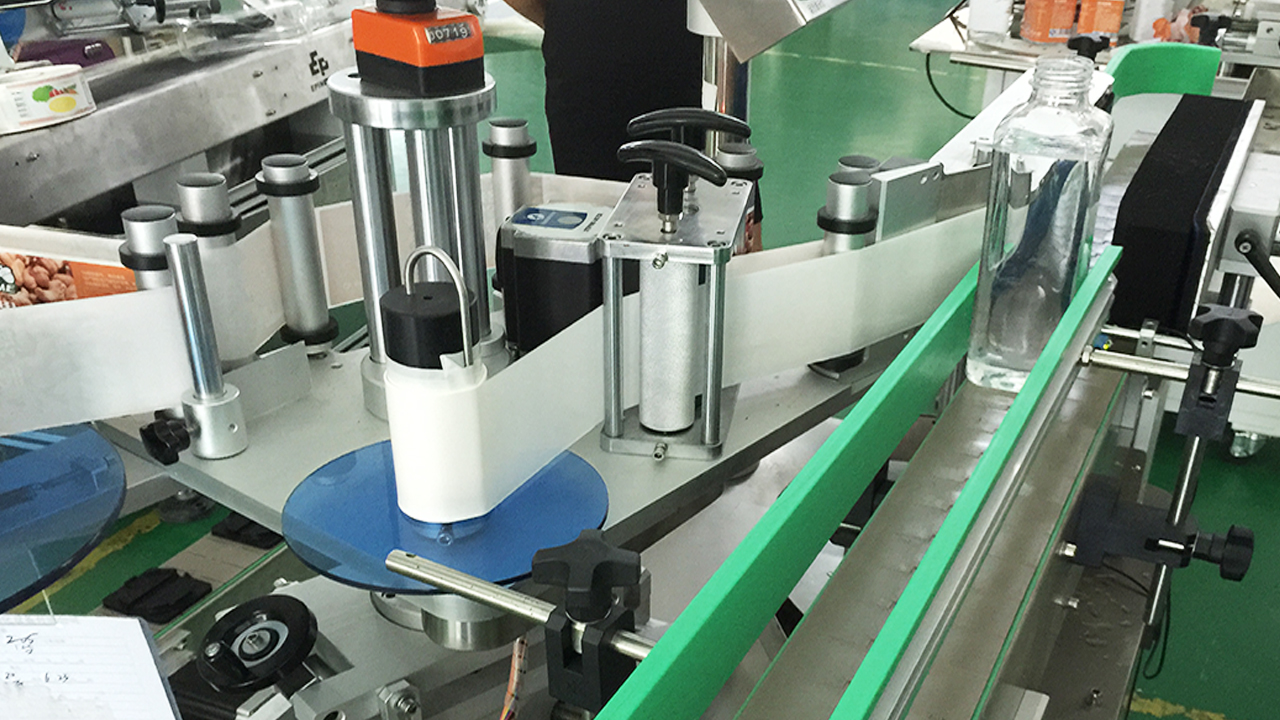

ラベリングマシンの詳細図
1. ガイドバー: ベルトに沿って移動する製品をガイドします。
2. 搬送システム：ボトルをラベル貼付部へ搬送し、ラベル貼付後に収集テーブルへ搬送する。
3. タッチスクリーン：HMI、機械を制御するためのパラメータを変更する
4. 電気ボックス：電子制御センター、各種コントローラー、PLCが配置されています。
5. ボトル分配システム：モーターを調整して遅延時間を調整し、さまざまなボトルにラベルを貼るのに適切な時間を取得します。
6. ラベルプレート：ラベルを支持する部分。
7. ラベルの圧力: ラベルを締め、ラベルの張力を維持して製品に正確にラベルを貼ります。
8. 牽引システム：モーターがラベル紙を駆動し、ラベルの剥離を促進します。
9. ラベル剥離プレート：ラベルを剥がします。
10. ラベルコレクター：下部のラベル紙を回収します。
11. ラベルカバー：ラベル効果を完璧にします。
12. 位置決めシステム：物品位置決めシステム。
応用
ラベルを適用: 粘着ラベル、電子コードを担当し、フォームコードを待機します。
製品を適用する: 麺の外周、円錐面にラベルやフィルムを貼付して使用する製品。
適用業種: 食品、医薬品、化粧品、日用雑貨、電子機器、ハードウェア、プラスチックなどの産業に幅広く応用されています。
適用された固体の例: PET丸ボトルにマークを貼る、プラスチックボトルにマークを貼る、食品缶など。
テクニックパラメータ:
- ラベル精度: ±1 mm (製品を含まない、ラベル誤差範囲)
- ラベル貼付速度: 20~60 本/分 (製品ラベルのサイズに関係します)
- 適用製品サイズ：￠30≦製品直径≦￠100mm。
- 適用ラベルサイズ：15 ≤ 幅 ≤ 110 mm、長さ ≥ 20 mm。
- 機械全体のサイズ：1800×900×1300mm（長さ×幅×高さ）
- 電源を適用: 220Vs50|60Hz;
- 空気圧：0.2〜0.5Mpa;
- 機械全体の重量：280kg。

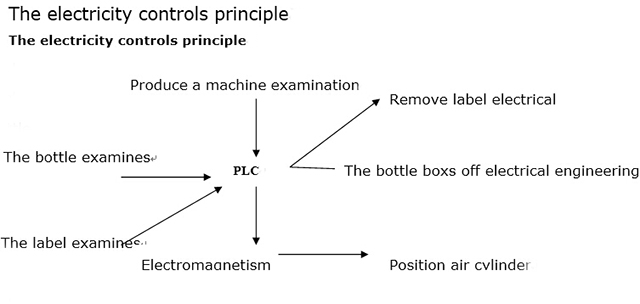

電気制御の原理
製品検査と貼り付けマーク検査に合格し、ラベルは3種類の信号の輸入を検査し、PLC処理後、電気工学の制御信号、電磁弁、エアシリンダの制御屈曲、電気工学のリード回転をそれぞれ導くために輸出し、このようにして製品の固定位置を貼り付けマークに作用させることを完了します。

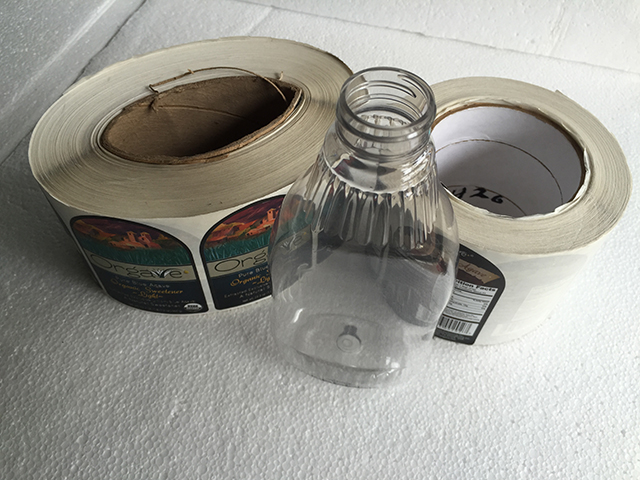

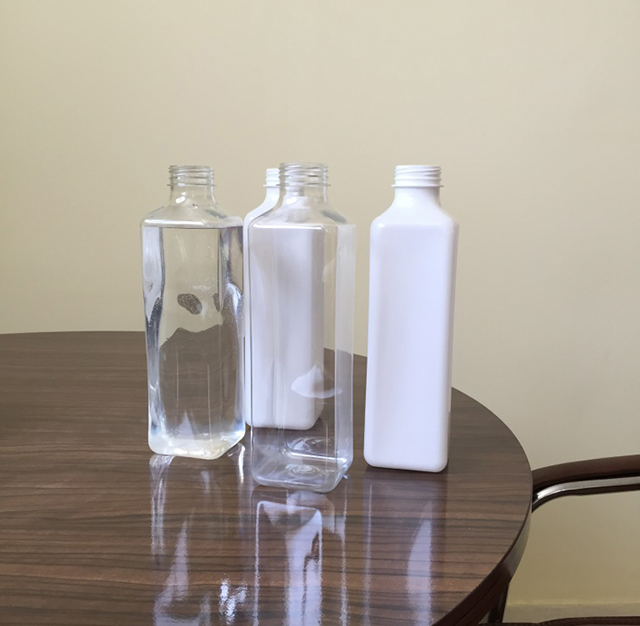

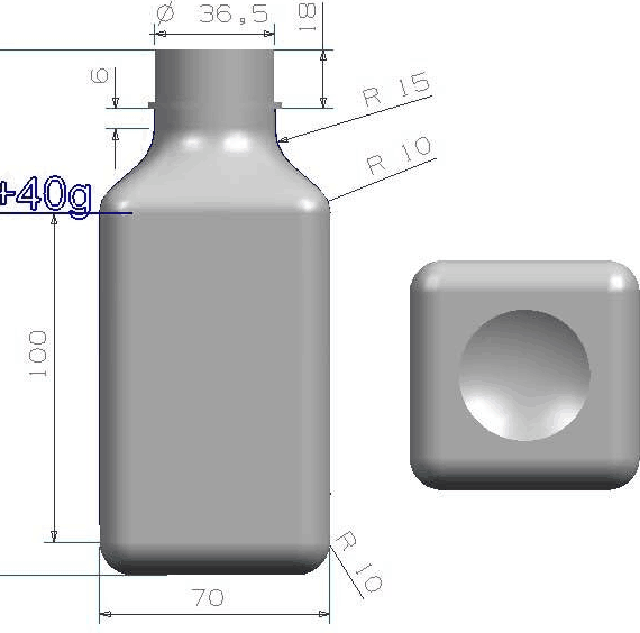

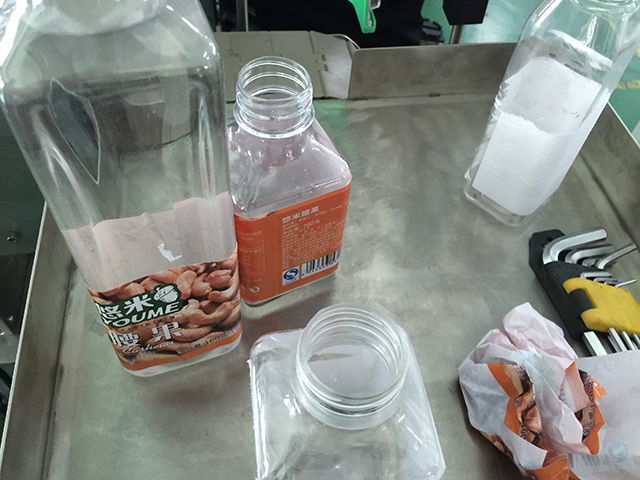

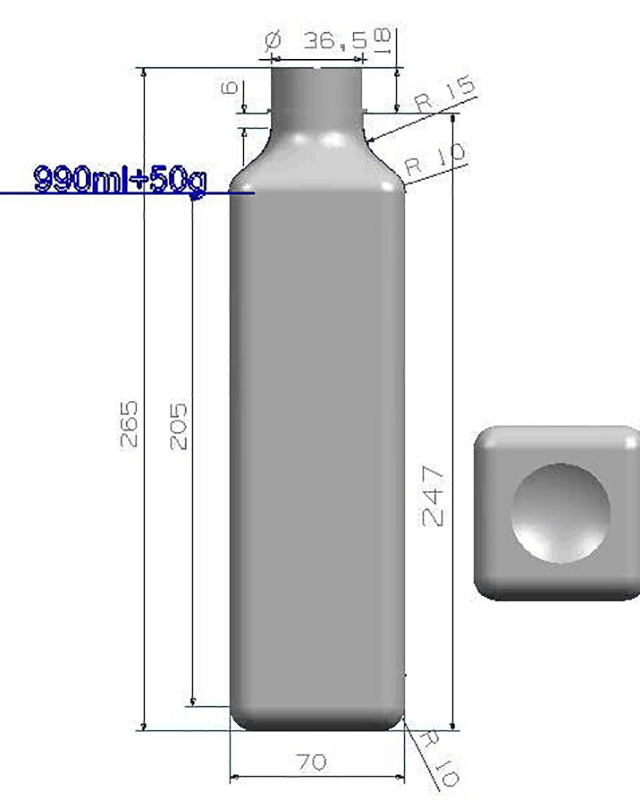

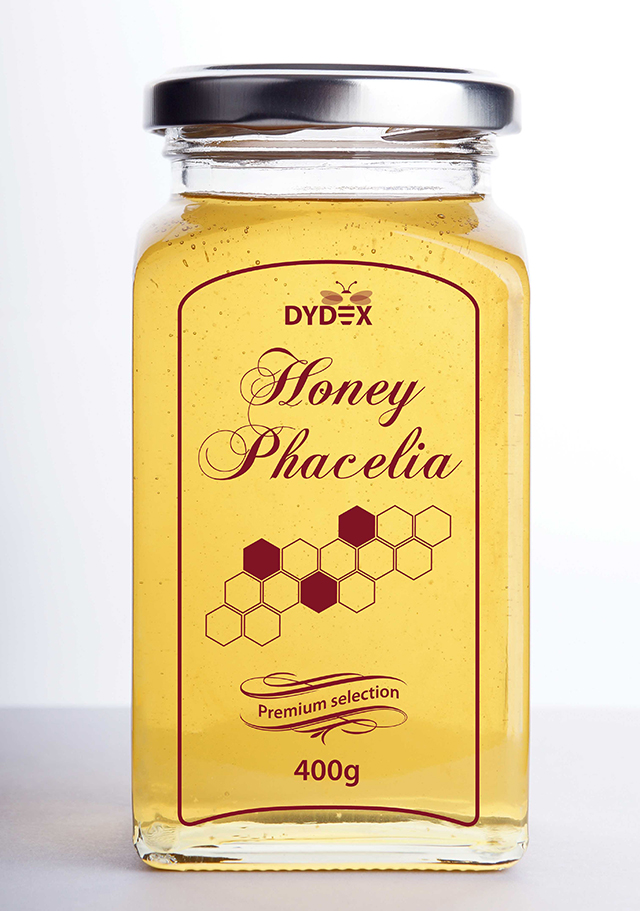

ラベルサンプル:

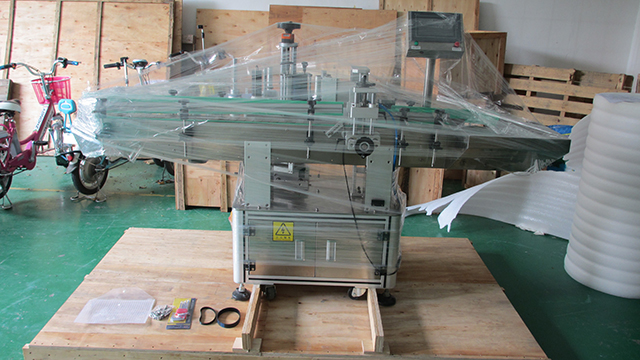

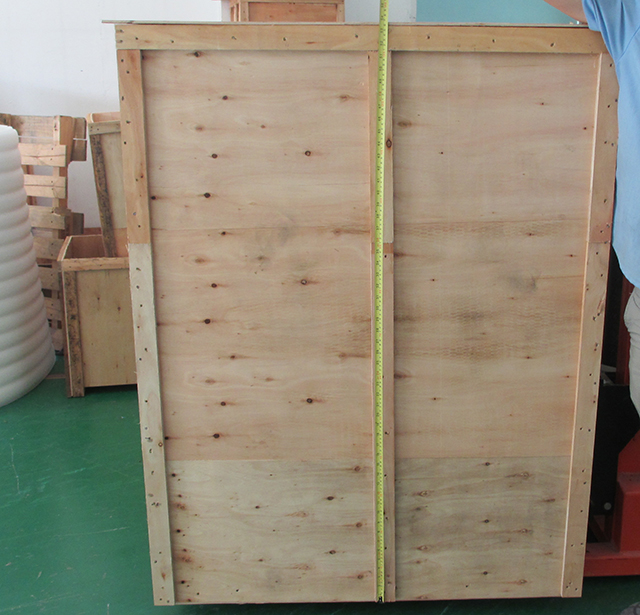

木箱梱包
アフターサービス
保証： すべての機械には1年間の保証が付いています。（事故、誤用、誤用、保管中の損傷、過失、機器またはそのコンポーネントの改造による問題は保証の対象外です。また、壊れやすいスペアパーツも保証の対象外です）
インストール: 機械がお客様の工場に到着した後、必要に応じて当社の技術者がお客様の場所へ出向き、機械の設置とテストを行い、またお客様の従業員に機械の操作方法をトレーニングします (トレーニングの時間は従業員によって異なります)。費用 (航空券、食事、ホテル、お客様の国への移動費) はお客様の負担となり、技術者には 1 日あたり 150 米ドルを支払う必要があります。また、トレーニングのために当社の工場へお越しいただくこともできます。
アフターサービス: 機械に問題が発生した場合、当社の技術者がお客様のところへ出向き、できるだけ早く機械を修理します。費用はお客様の口座に入金されます（上記のとおり）。
