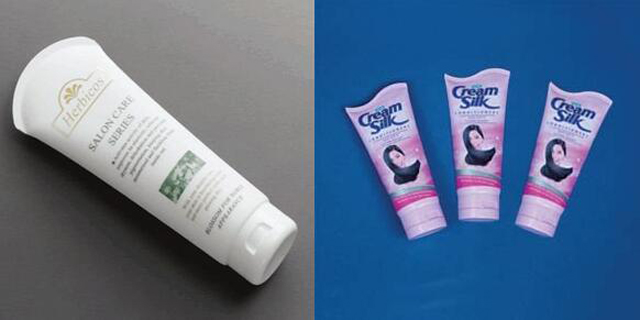

湾曲チューブ充填シール機特殊チューブエンドテールシーラー

モデル: VK-TFS-009H

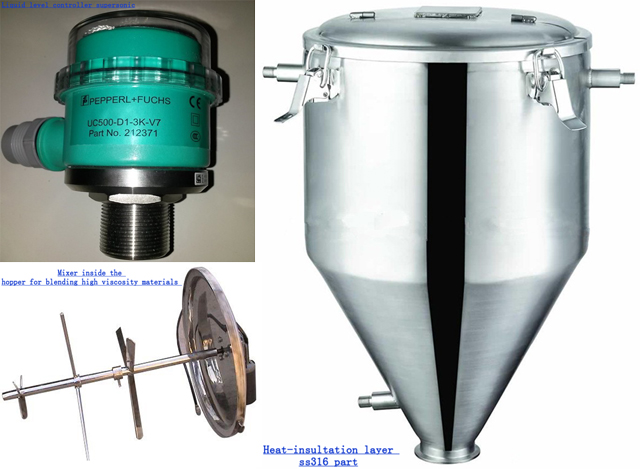

充填ホッパー最大容量：65L; Eは液面コントローラを装備し、空気圧または電動ポンプの出力信号とオプションの2段加熱ホッパーを備えています。
充填シリンダー: 充填シリンダーには3つのサイズがあります: 3~40ccの容量を充填するための20Ø mm充填シリンダー、20~200cの容量を充填するための45Ø mm充填シリンダー、30~330ccの容量を充填するための61Ø mm充填シリンダー

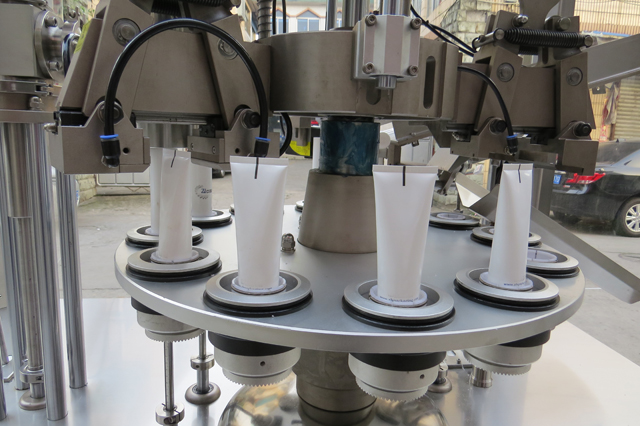

作業ステーション：回転作業ステーション、12ステーション、カムコントローラを装備。シール装置STRONGブランドシール装置
速度: 30〜70個/分（チューブの直径と充填量によって異なります）
メイン駆動モーター: 1 HP 可変速モーター、ミキサー用モーター 1/4 HP 可変速モーターまたは 90W ソード制御モーター (オプション)
電源: 220V x 1Px 50/60 HZ、内部トランス 220V x 3Px 50/60 HZ
空気供給圧力：5〜8 Kg/cm2、
消費量: 250l/分
圧縮空気用水フィルターを装備
寸法: 2250x 1450x 2200 m/m
重量 NW/GW: 800/950 Kg

チューブの供給、充填、シール、チューブのトリミング、シリアル番号の入力プロセスは自動操作です。最終製品は排出ファネルから排出されます。接触型ヒーターを使用してチューブを素早くシールします。軟質プラスチックチューブ、ラミネートプラスチックチューブ、アルミラミネートチューブに適しています。

カスタマイズされたチューブ充填シール機の利点湾曲チューブ充填シール機

1. この機械には、タッチディスプレイユニットとPLCコントロールを備えたコンピュータープログラム制御のマンマシンインターフェイスが装備されており、調整と操作が簡単です。マンマシンインターフェイスは、メインドライブモーター、ステップモーター、ミキサーの駆動モーターの速度と必要な量を調整できます。

2. 安全保護機能: 温度が低すぎる、空気圧が低すぎる、充填するチューブが高すぎるまたは低すぎる、安全ドアが開いている、モーターのトルクが高すぎる、チューブ内の充填量が不十分、または接続されたカートン機が故障しているなどの状況が発生した場合、関連する障害の信号が LED ディスプレイに送信され、オペレーターに修正を通知します。これにより、シール品質と生産量を制御できます。ホッパーには自動ミキサーが装備されており、充填プロセスをよりスムーズにするのに役立ちます。温度と液面制御機能を備えたオプションの充填ホッパーを選択できます。

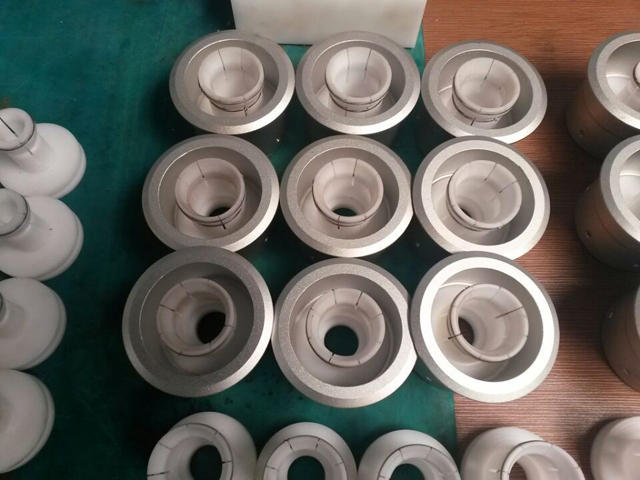

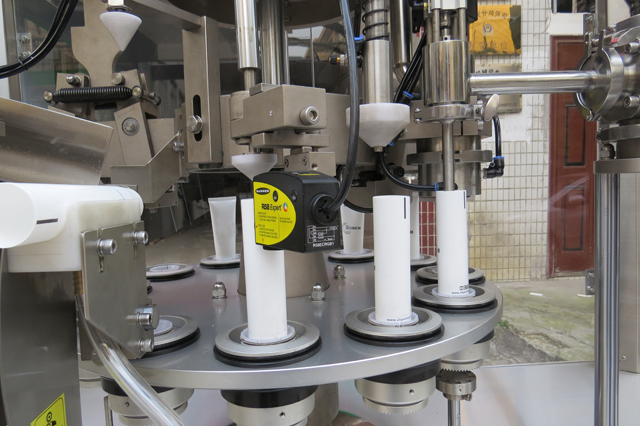

3. 箱に詰められたチューブは、特別な供給装置によってチューブホルダーに自動的に供給されます。この機械には、チューブの正確な位置を特定するためのフォトセル要素を備えたステップモーターによって制御される高速チューブ供給装置と特別なクリーニング装置、および充填装置が装備されています。

4. 安全装置を装備しています。チューブホルダーにチューブがない場合、充填動作は行われません。チューブの位置が高すぎるか低すぎる場合、機械は停止します。充填操作中、チューブは上下に持ち上げることができます。

5. 機械にはステンレス製のハウジングが装備されており、塗装処理の剥がれによる汚染を防ぎます。

6. 衛生上の理由から、人身事故や異物による汚染の危険を防ぐための安全アクリルフードを装備しています。

7. 充填材と接触するすべての機械部品はステンレス鋼SUS316で作られています。

8. 12 の作業ステーションを備えたカムコントローラーを装備。高速、簡単な操作、低い故障率。特別なツールを必要とせず、別のチューブサイズへの変更が簡単です。このマシンは、直径 50 mm のチューブのシーリングにも適しています。

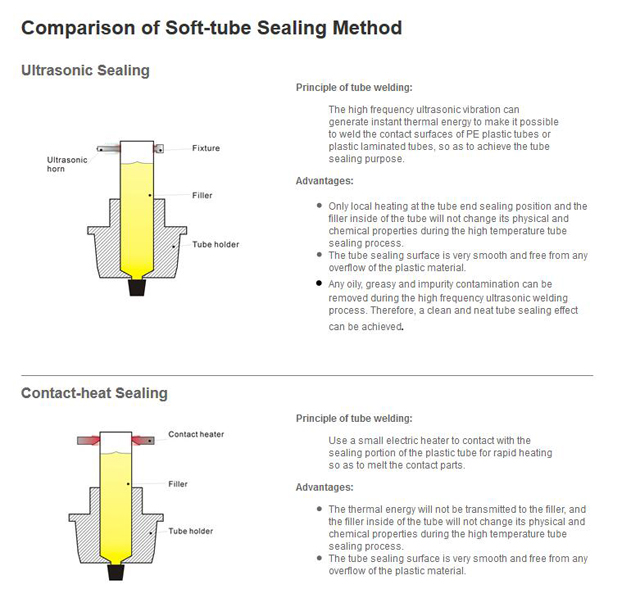

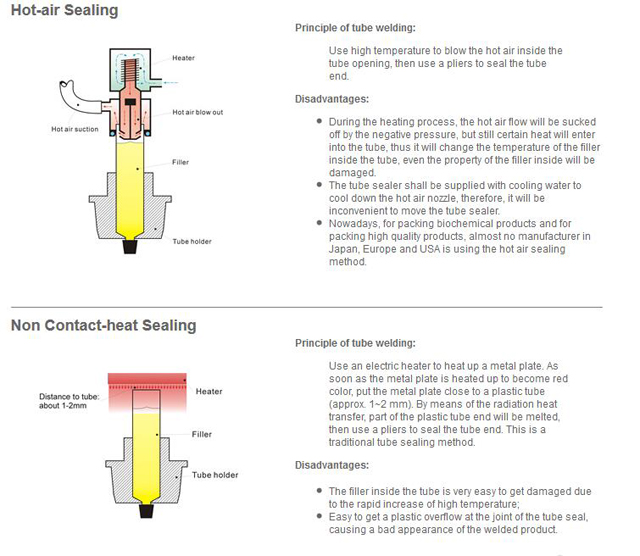

9. 接触型ヒーターを装備し、加熱処理が速いため、生産コストが低く、メンテナンスが容易です。また、密封された充填材は、物理的または化学的に色や品質が変化するなどの損傷を受けません。

10. 充填時にチューブが汚染されるのを防ぐために特別に設計された充填ノズルを装備しています。 1 回の充填サイクルが完了すると、エアブロー装置が空気を吹き付けて残りの充填剤を遮断するため、滴り (漏れ) の問題を回避できます。

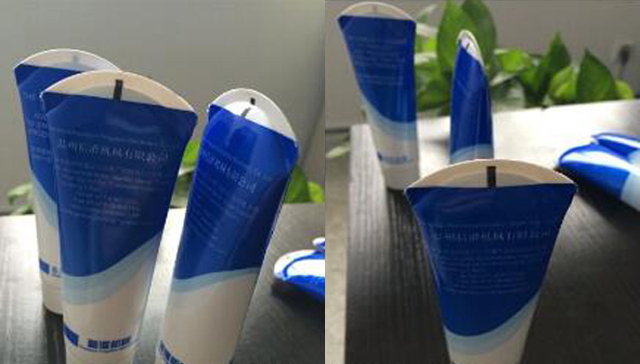

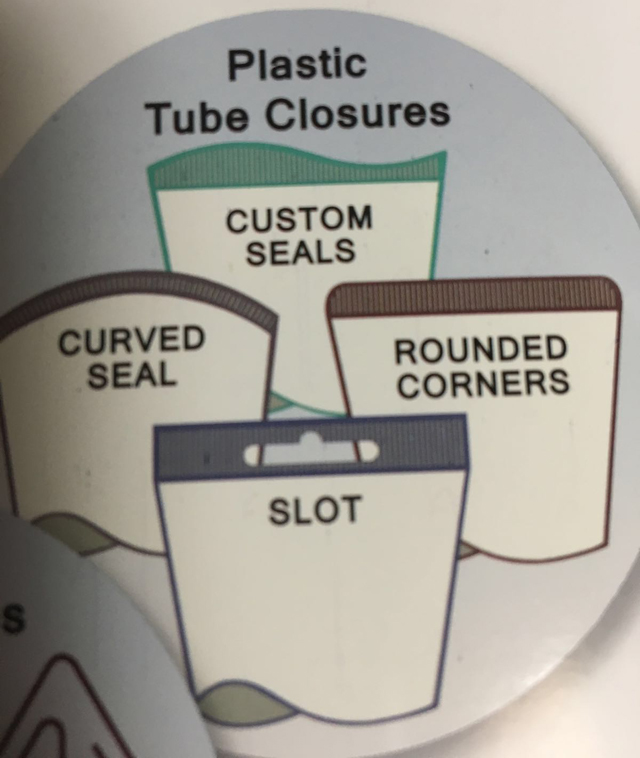

11. PE およびプラスチックラミネートソフトチューブに適したチューブ切断装置を装備しています。この装置は不要な部分を切断し、最終製品の外観をより完璧にします。切断パターンは、お客様の要件に応じて設計できます。

仕様

アイテム	説明
充填ホッパー	最大容量: 65L Eは、オプションで空気圧または電動ポンプの出力信号と2段加熱ホッパーを備えた液面コントローラを装備しています。
充填シリンダー	充填シリンダーには3つのサイズがあります: 3〜40ccの容量を充填するための20Ø mm充填シリンダー 20～200cの容量を充填するための45Ø mm充填シリンダー 30～330ccの容量を充填するための61Ø mm充填シリンダー
作業ステーション	回転作業ステーション、12ステーション、カムコントローラ装備
シーリング装置	強力なブランドシール装置
スピード	30〜70個/分（チューブ径と充填量によります）
主駆動モーター	1 HP 可変速モーター
ミキサー用モーター	1/4 HP 可変速モーターまたは 90W ソード制御モーター (オプション)
電源	220V x 1Px 50/60 HZ、内部トランス 220V x 3Px 50/60 HZ
空気供給	圧力: 5~8 Kg/cm2、消費量: 250l/分圧縮空気用水フィルターを装備
寸法	2250x 1450x 2200メートル/分
重さ	重量/ 総重量: 800/ 950 Kg
