自動ボトル充填、キャップ、ラベリング、カートン詰め、オーバーラッピングマシン

機械を含む全ラインは以下のとおりです:

• ボトルの供給と収集のためのボトルターンテーブル
• オーバーフロー充填機 10ヘッド
• 高速キャッピングマシン
• 丸型ボトルと平型ボトルの両方に対応する回転式コールドグルーラベリングマシン
• 自動カートン機
• グループボックスオーバーラッピング機械

この製品ライン全体は、お客様のボトルのサイズと形状、そしてお客様の要件に応じて特別に設計されています。

化粧品業界の包装ラインには、ボトル供給テーブルからオーバーラッピングボックス、収集装置までの機械が使用されています。

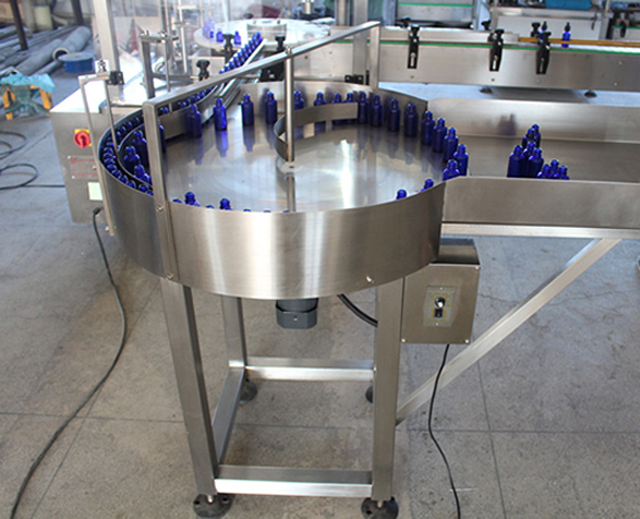

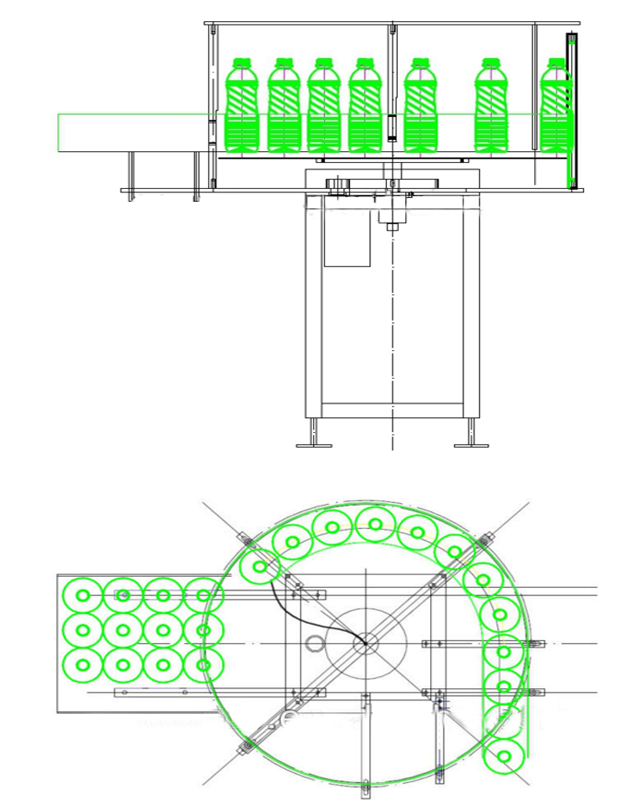

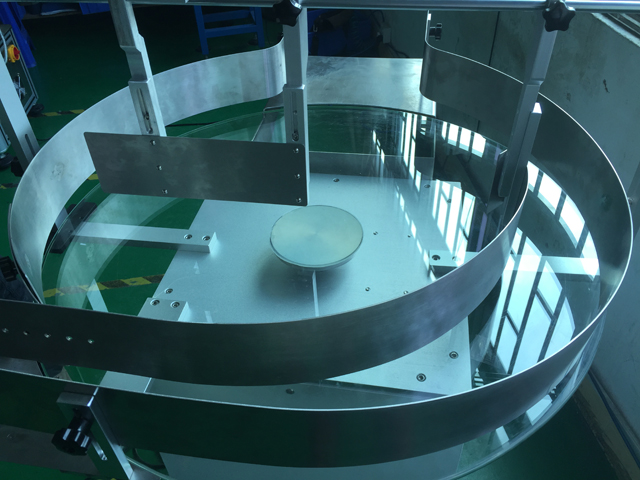

ボトルの供給と回収のためのボトルターンテーブル

このボトル解読機は、人工ボトルを円盤状に並べ、ホイールを回転させてコンベアベルトをボトルに通し、充填機に通して充填します。使いやすく、操作が簡単なのも欠かせない要素の 1 つです。

関連設備：以下の設備を選択でき、ボトル充填、キャップ、ラベル貼りの生産ラインを形成できます。

技術仕様

主な特徴:

この機械のテンプレートは、回転に無段階の速度調整を採用しており、回転接線力によってすべてのボトルが順番にコンベアベルトに入るため、労力が減り、生産効率が向上します。

この機械は電動化して使用できます。操作が簡単で、医薬品、農薬、食品、化学薬品などのガラスボトル、プラスチックボトル、ポリエステルボトルに幅広く使用できます。小規模、中規模、大規模の工場に最適です。

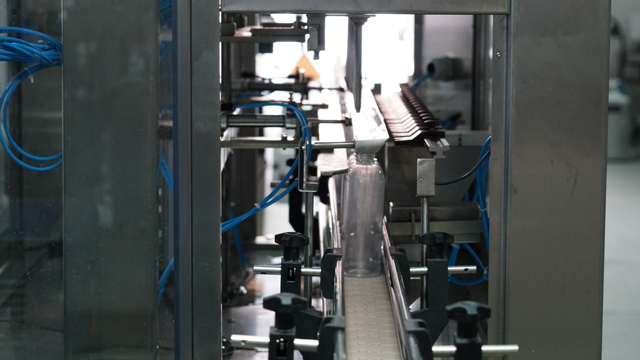

オーバーフロー充填機 1-20 ヘッド

発泡液体充填ガラスボトル用自動オーバーフロー充填機 液面センサー測定充填機械

自動オーバーフロー充填機は、通常、一貫した視覚的（見た目上の）充填レベルが求められる消費者向け包装用途で使用されます。

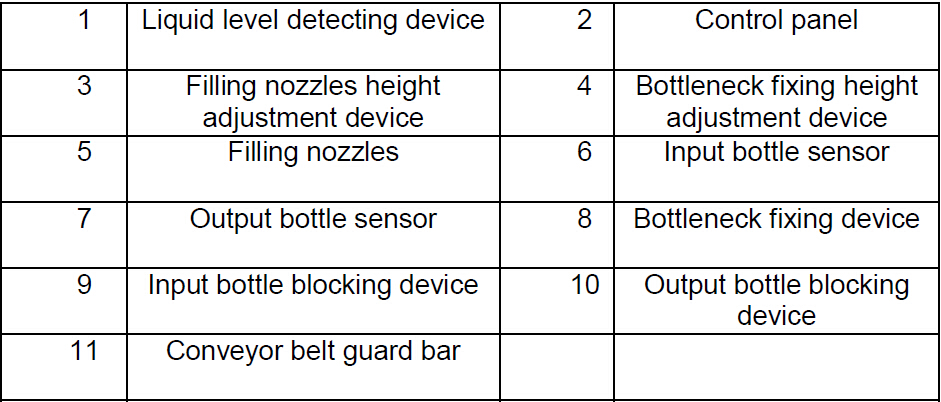

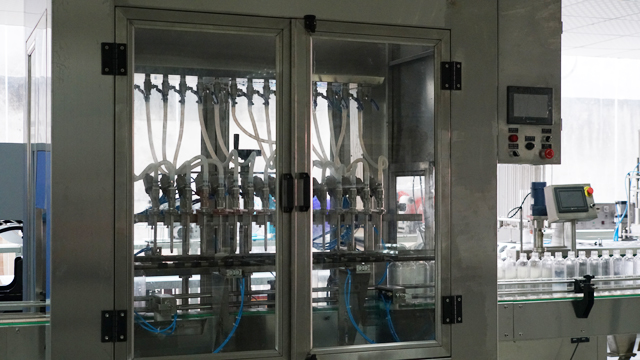

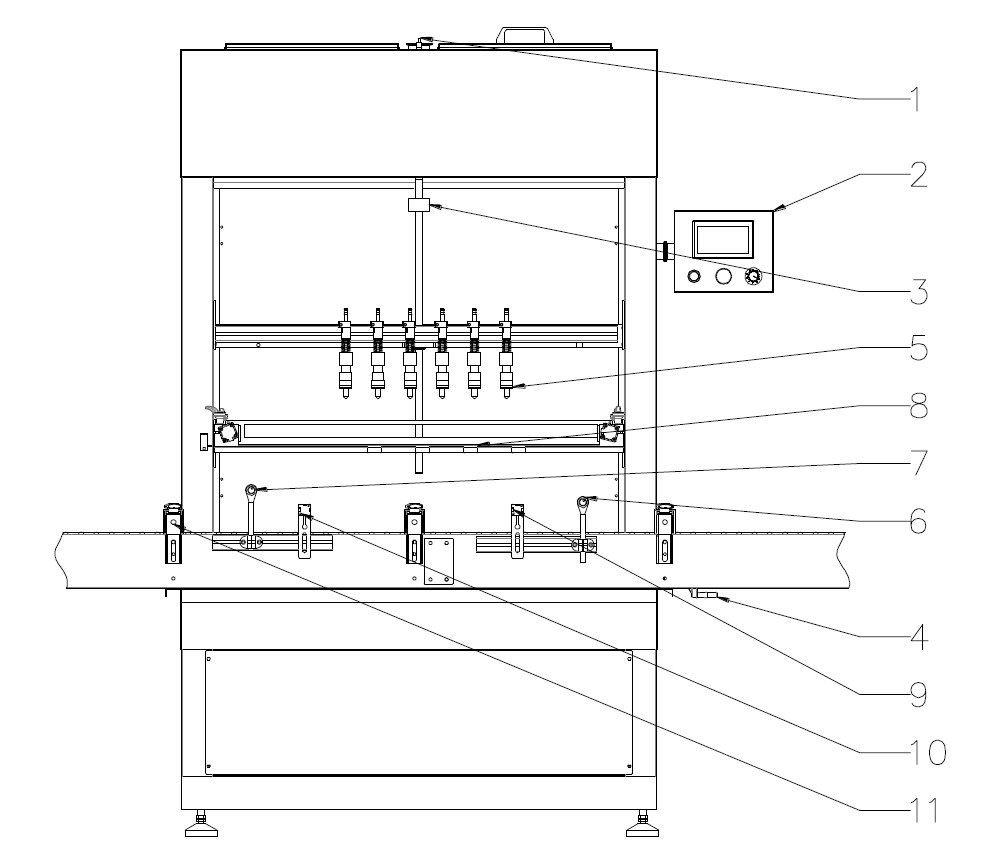

オーバーフロー液体充填装置の図面（6 ヘッド オーバーフロー充填装置の例）

充填する液体製品はステンレススチールのリザーバーに保持され、マニホールドにポンプで送られて各充填ノズルに製品を分配します。製品が各ボトルの希望の化粧品充填レベルに達すると、余分な製品または泡がリザーバーに溢れます。オーバーフロー フィラーの利点には、充填レベルが均一であること、可変圧力ポンプ速度制御 (泡を減らすため)、操作が簡単であることなどがあります。

このフィラーは、頑丈な 304 ステンレス鋼と高品質の TIG 溶接チューブ フレームで製造されており、1 ～ 20 個の充填ヘッドが用意されています。また、PLC コントロールとカラー タッチ スクリーン HMI、ステンレス鋼リザーバー、空気圧インデックス ゲート、その他多数の機能が標準装備されています。さらに多用途に使用できるオプションも用意されています。

自動オーバーフロー充填機は、特に泡やボトルの不均一性が問題になる可能性がある場合に、飲料やその他の薄い製品を充填するためによく使用されます。VKPAK 自動オーバーフロー充填機は、衛生的、危険、可燃性、腐食性の環境に合わせて構築できます。

自動オーバーフロー充填機の技術

• 充填ノズル数：1～20個
• 充填量: 1ml～10000ml
• 空気圧範囲: 0.4~0.6MPa
• 電源: 220V±5% 50/60Hz
• 消費電力: 0.8kw
• 単一機械騒音: ≤50dB
• 正味重量: 600kg
• 全体寸法(mm): L*W*H=1600×1000×1800mm

自動オーバーフロー充填機の特徴:

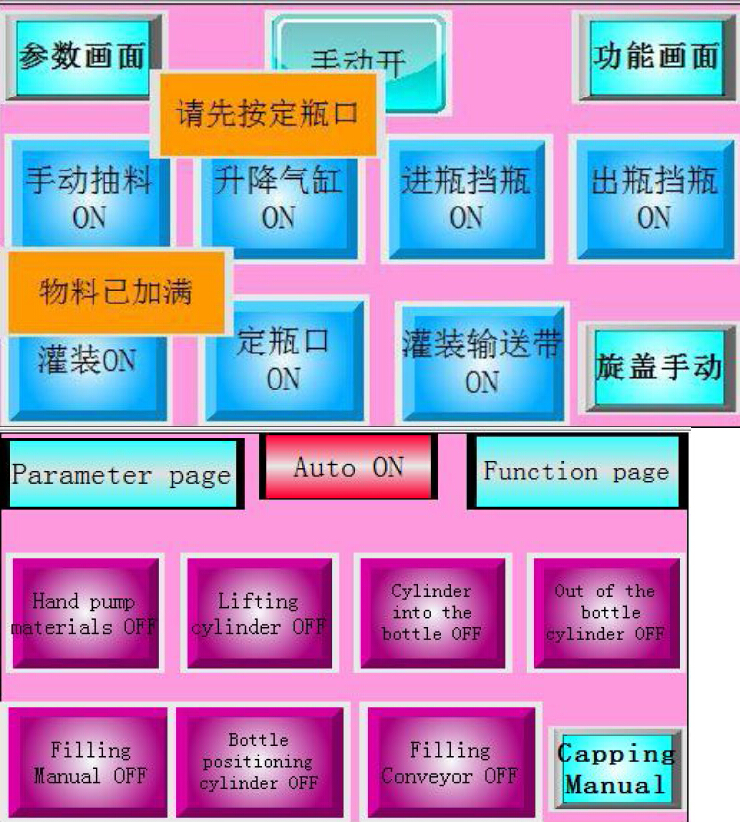

マンマシン英語インターフェース、インテリジェントなコンタクトスクリーン、人間工学に基づいたデザイン、簡単な操作。

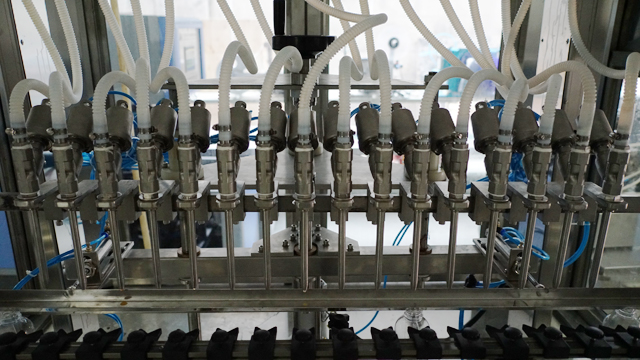

特殊なオーバーフロー充填ノズル、精度レベルの充填。

プログラムロジックコントローラ（PLC）、

サイズの変更やパラメータの変更も簡単です。

空気圧部品はすべて輸入品で、安定性と信頼性があります。

光電感知と空気圧連動制御、ボトル不足を自動保護します。

近接位置決め設計、制御が容易、あらゆるサイズのボトルの梱包に適しています。

機械全体は GMP の要件に従って設計されています。

オプション: 出力に応じて充填ノズルを装備できます。

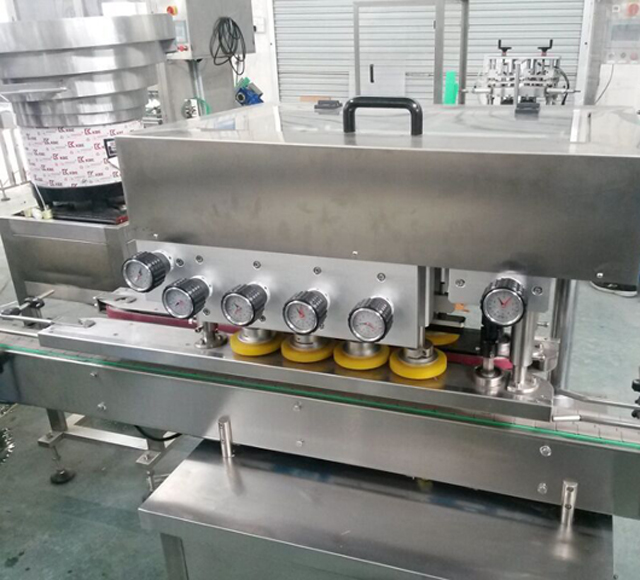

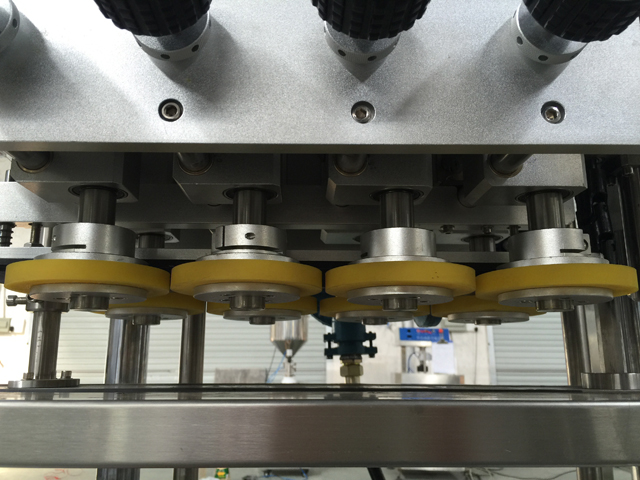

VK-SC 高速キャッピングマシン

スクリューキャッピングマシンの基本パラメータ

ポンプキャップキャッピングマシンの特徴:

自動高速キャップマシンは、最新の改良型キャッピングマシンです。航空機のようなエレガントな外観、スマート、キャッピング速度、高い合格率、食品、医薬品、化粧品、農薬、化粧品、その他のさまざまな形状のスクリューキャップボトルの業界に適用されます。4速モーターは、ボトルのカバークリップ、送信、キャッピングに使用され、マシンは高度な自動化、安定性、調整が簡単、またはスペアパーツがないときにボトルキャップを交換し、調整するだけで完了します。

備考：

1. ボトル・キャップなし施設

2. キャップのサイズは様々で、追加のツールは必要なく、簡単に調整できます。

3. 自動キャップアンスクランブラー、キャップ供給、ボトル締め、キャップ締め

4. 出荷前にテストと調整済み

5.英語の操作マニュアルと関連するスペアパーツの提供

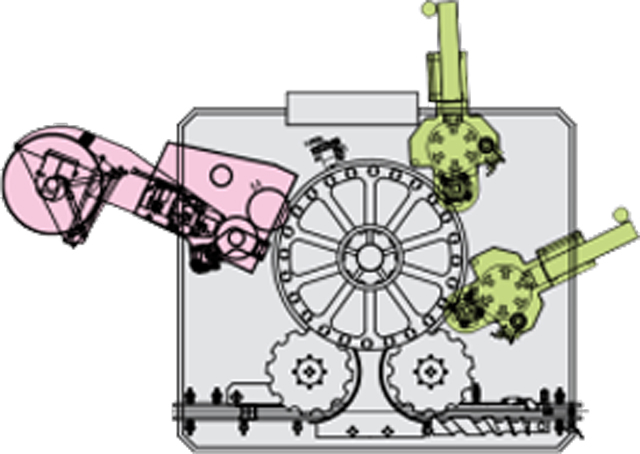

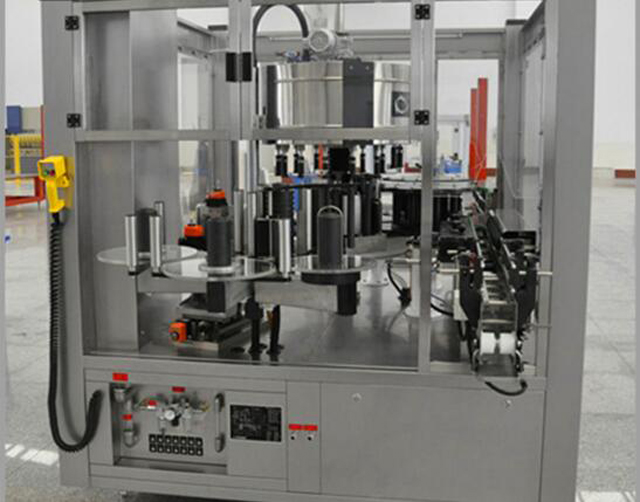

丸型ボトルと平型ボトルの両方に対応する回転式コールドグルーラベリングマシン

全自動回転式ダブルステーション冷間接着ラベリングマシンは、ビール、ホワイトスピリット、ワイン、健康ワイン、調味料、化粧品、医薬品、缶詰などのさまざまな業界に適しています。通常、2つのステーションが装備されており、固定位置でラベルを貼ることができ、生産性は3000〜15000本/時です。生産ライン全体のアップグレードを満たし、生産の外観を向上させるために不可欠です。

ロータリー式ウェットグルーラベリングマシンの基本パラメータ

ロータリーラベリングマシンウェットグルーラベラー

• メインモーター出力: 3kw
• メインモーター: SEW
• 主電圧: 380±10% V
• 周波数: 50 Hz
• ラベルタイプ: ボディラベル、バックラベル、ネックラベル
• 適合ボトルタイプ 丸型・平型ボトル：35〜100、H=140〜350
• 最大ラベル幅: 145 mm
• ラベルプレートの取り数：4
• ドラム位置数: 4
• 調整可能な速度範囲: 3000〜12000本/時
• 寸法（長さ×幅×高さ）：2290×1930×2150（mm）
• 重量約: 3500kg
• 圧縮空気消費量: 0.08 M3/分(0.6Mpa; オイルなし)
• ラベルの無駄: ≤1‰

電気構成

• タッチスクリーン: SIEMENS
• PLC: シーメンス
• 周波数変換器: SCHNEIDER
• 光電センサー：LEUZE
• エンコーダー: SICK
• 低電圧装置：シュナイダー

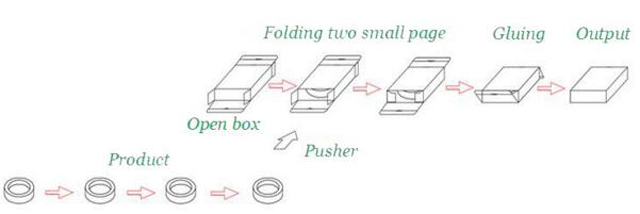

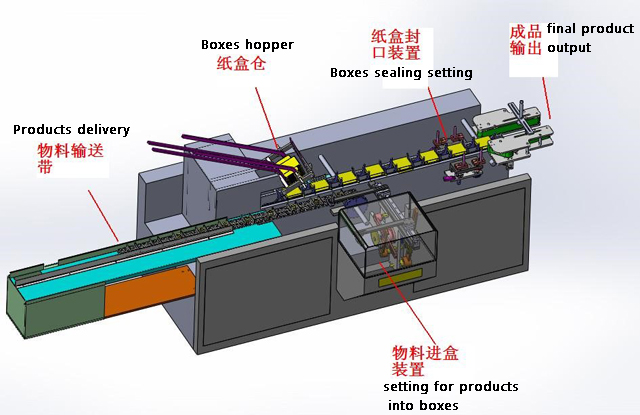

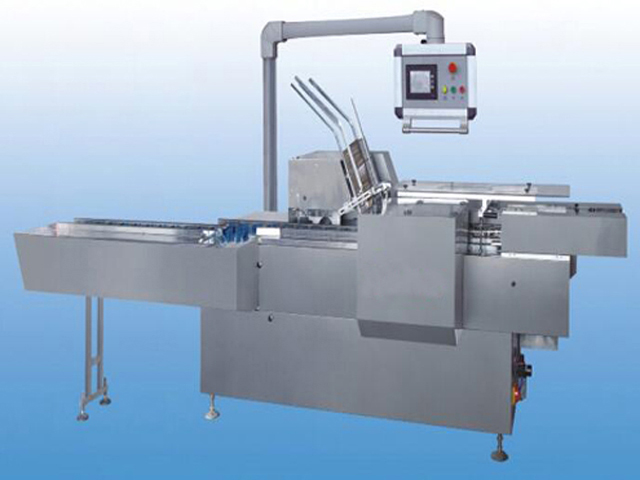

自動カートン機

これは主に医薬品、食品、ヘルスケア製品、化粧品、オーディオビジュアル製品、およびその他の業界の四角い外装装飾品の箱詰め包装に使用されます。キット、ガム、健康製品、お茶、砂糖、コンドーム、ゴム、蚊取り線香、タバコ、テープ、VCD（ビデオCD）、トランプ、透明石鹸、四角い電池、フロッピーディスクなどは、セキュリティ、保湿の役割を果たしており、製品の品質を向上させ、製品の付加価値を高めます。この機械は生産ラインで使用でき、カートン包装機と連動します。

全自動箱箱詰め装置の特徴:

1. PLC制御を採用し、周波数インバーター制御速度、電気要素はすべて国際的に有名なブランドを使用しています。

2. ヒューマンマシンインターフェースを採用する。

3. 故障、箱詰め速度、完成品の個数を自動表示する装置。

4. 製品やリーフレットの未梱包や廃棄品を自動チェックします。

5. 理解しやすく操作しやすく、安定して動作します。

6. 製品がないとリーフレットを吸い込まないし、リーフレットがないと箱を吸い込まない。

7. 製品がない場合、または製品の供給が指定の位置に到達しない場合は、機械はアイドリング状態となり、製品を押し出しません。機械は自動的に製品供給を再開して作動します。

8. ボックスがない場合や連続してリーフレットがない場合には自動的に停止します。

9. 異なる製品を簡単に交換できます。

10. この機械は単独でも使用できますが、ブリスター包装機、ボトル充填機、熱収縮包装機と連動して動作することもできます。

自動カートン梱包機箱詰め機の基本パラメータ:

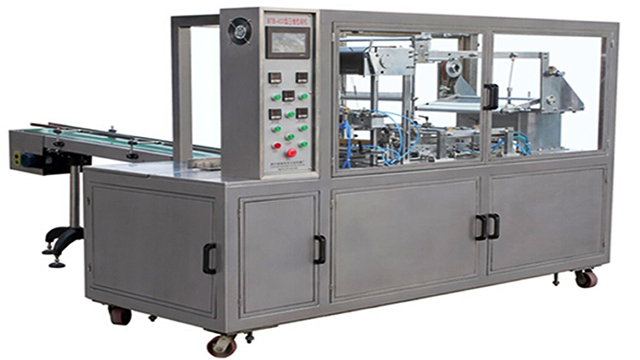

グループボックスオーバーラッピング機械

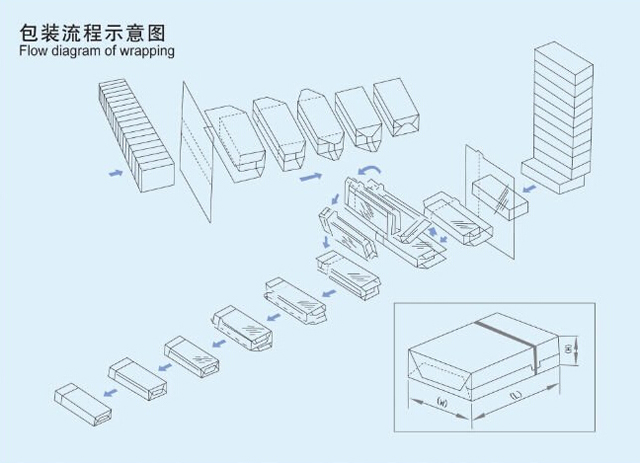

セロハン包装機は、タバコの包装と同じように、正方形、長方形、さらには台形の形状の製品をセロハン紙の層で包むために使用されます。

さまざまな医薬品、コンドーム、ヘルスケア製品、菓子、チューインガム、お茶、コーヒー、香水、化粧品、メモ帳、スクラッチパッド、文房具、消しゴム、デジタルメディア、VCD/DVD/CD カセット、テープ、タバコ、トランプ、ナプキン紙などの単独および束の包装に適しています。

機能的特徴

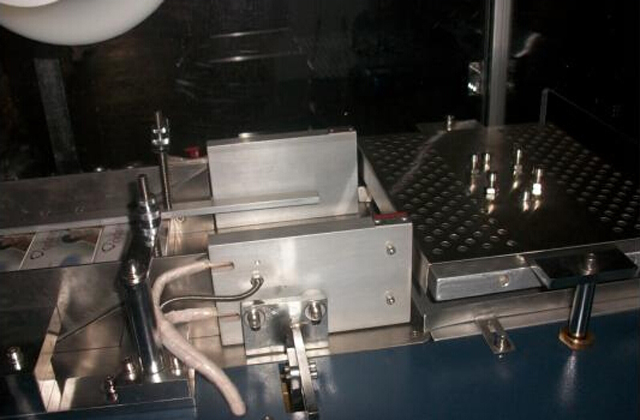

この機械は、ヨーロッパと日本の先進的な科学技術を吸収、消化、改善することに基づいて設計されており、輸入されたPLC制御と電気部品を使用しています。空気圧シリンダーで駆動され、サーボモーターがフィルムの落下を制御し、フィルムの長さの設定と調整を自由に調整でき、安定した信頼性の高い操作、高速、しっかりとした梱包、滑らかで美しいという利点があります。機械のフレームは、輸入された高品質の優れたアルミニウム合金またはステンレス鋼と密閉された安全なガラスシールドで構成されており、梱包、供給、折りたたみ、ヒートシール、カウント、粘着性のあるティアテープを自動的に行うことができます。故障を自動的に自己診断して警告し、いくつかの部品を交換するだけで、さまざまな製品のさまざまな仕様（寸法、高さ、幅）を包装できます。カートン機と一緒に使用でき、コストを節約し、人的資源を減らし、効果を改善します。

高速サーボモーター材料供給3Dオーバーラッピングの性能パラメータ
